Caja de fusibles del compartimento del conductor (No. 1)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Desempañador de la ventana trasera, desempañador del espejo de la puerta | |
| 2 | 10A | Alarma | |
| 3 | 15A | Luces de reversa, luces de freno, reloj, indicadores de dirección, tablero de instrumentos, espejos de puerta eléctricos, sistema ABS / SRS, ventanas eléctricas | |
| 4 | 15A | Luces interiores, luz de la puerta trasera, reloj, luz de la radio de la guantera, indicador de alarma antirrobo | |
| 5 | 20A | Señal sonora | |
| 6 | 20A | Limpiaparabrisas, limpiaparabrisas trasero, lavaparabrisas, lavadores de faros | |
| 7 | 20A | Ventilador del calefactor, fusible del encendedor de cigarrillos | |
| 8 | 10A | Faro derecho - luz de cruce, control de alcance de los faros | |
| 9 | 10A | Marcador delantero-izquierdo, marcador trasero-izquierdo, panel de control del calefactor, luces de iluminación del panel de control del calefactor, luz de la placa de matrícula | |
| 10 | 10A | Marcador delantero - derecho, marcador trasero - izquierdo, luz de la placa de matrícula, luz de la radio, luces del tablero de instrumentos, luz del encendedor de cigarrillos, luces de interruptores | |
| 11 | 30A | Reserva | |
| 12 | 10A | Luz de cruce - faro izquierdo | |
| 13 | 10A | Luces antiniebla traseras | |
| 14 | 10A | Luz de carretera - faro izquierdo, indicador de luz de carretera | |
| 15 | 10A | Luz de carretera - faro derecho |
Fusibles en el compartimento de pasajeros (No. 2)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 10A | Faro de luz alta derecho. | |
| 2 | 10A | Faro de luz alta izquierdo - Luz de advertencia de luces altas. | |
| 3 | 20A | Luces antiniebla traseras. | |
| 5 | 30A | Ventilador del motor (versiones con aire acondicionado). | |
| 6 | 10A | Luz de posición delantera derecha - Luz de posición trasera izquierda - Luz de matrícula derecha - Luces de radio - Luces del tablero de instrumentos y luz de advertencia de luces de posición - Luz del encendedor de cigarros - Luz del panel de interruptores. | |
| 7 | 10A | Luz de posición delantera izquierda - Luz de controles de calefacción/aire acondicionado - Luz de posición trasera derecha - Luz de matrícula izquierda. | |
| 9 | 20A | Motor del ventilador de control de clima y resistencia para determinar la velocidad del ventilador - Relevos para antes y segundo condensador y velocidad del ventilador del radiador y retraso para activar la 2ª velocidad - Relé del compresor de aire acondicionado - Encendedor de cigarros. | |
| 10 | 20A | Limpiaparabrisas - Limpiaparabrisas trasero - Bomba eléctrica de lavado de parabrisas/trasero - Dispositivo intermitente del lavador de faros. | |
| 11 | 20A | Bocinas. | |
| 12 | 10A | Luz interior - Luz del compartimento de equipaje - Suministro del reloj - Suministro del receptor de control remoto (donde esté equipado) - Suministro de radio - Luz del compartimento de guantes - Dispositivo antirrobo (+ señal de la batería). | |
| 13 | 10A | Luces de reversa - Luces de freno - Luz de freno adicional (si está equipada) - Repetidor de dirección - Suministro del tablero de instrumentos - Suministro de verificación (donde esté equipado) - Control para espejos eléctricos (donde esté equipado) - Suministro de radio - Control remoto (+ señal controlada por el encendido). | |
| 14 | 10A | Intermitentes de luces de emergencia. | |
| 15 | 30A | Luneta trasera calefaccionada - Luz de advertencia de luneta trasera calefaccionada - Desempañado de espejos (donde esté equipado). |

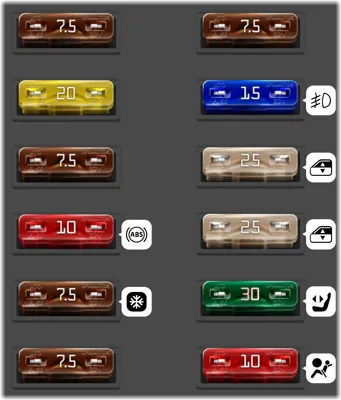

Caja de fusibles del compartimento del conductor (No. 1)
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | Memoria de inyección y CÓDIGO | |
| - | 7.5A | Servicios activados por encendido (INT) | |
| - | 7.5A | Compresor y aire acondicionado | |
| - | 15A | Faros antiniebla | |
| - | 10A | ABS | |
| - | 25A | Ventanas eléctricas traseras | |
| - | 7.5A | Inyección y CÓDIGO | |
| - | 25A | Ventanas eléctricas delanteras | |
| - | 20A | Limpiadores de faros | |
| - | 30A | Techo solar, asientos, encendedor de cigarros | |
| - | 7.5A | Servicios activados por encendido (15/54) | |
| - | 10A | Airbag |

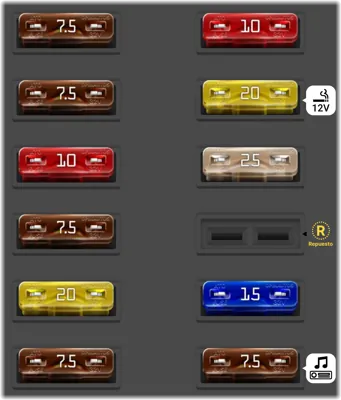

Caja de fusibles del compartimento del conductor (No. 2)
| N° | A | Descripción | |
|---|---|---|---|
| - | 7.5A | fusible que protege el sistema de enfriamiento/I.E., alarma, transmisión automática | |
| - | 10A | fusible que protege el EURO-BAG | |
| - | 20A | fusible que protege el limpiaparabrisas | |
| - | 20A | fusible que protege el enchufe de corriente, encendedor de cigarros, asientos eléctricos | |
| - | 7.5A | fusible que protege el Fiat-CODE, sistema de enfriamiento/I.E. | |
| - | 25A | fusible que protege la unidad de control del cierre centralizado | |
| - | 10A | fusible que protege el sistema de frenos antibloqueo (A.B.S.) | |
| - | - | Repuesto | |
| - | 7.5A | fusible que protege el sistema de control climático | |
| - | 15A | fusible que protege el relé de mantenimiento de las luces antiniebla | |
| - | 7.5A | fusible que protege la inyección electrónica | |
| - | 7.5A | fusible que protege la luz del panel de interruptores, radio teléfono, radio, espejos eléctricos |
Maxifusibles
| N° | A | Descripción | |
|---|---|---|---|
| - | 30A | (EFI) Fusible de inyección electrónica (gasolina) | |
| - | 70A | (GLOW) Fusible de bujía (diésel) 2387 JTD | |
| - | 60A | (GLOW) Fusible de bujía (diésel) 1910 JTD | |
| - | 40A | (IGN) Fusible del interruptor de encendido | |
| - | 80A | (J/B2) Suministro maestro de fusibles | |
| - | 80A | (J/B1) Suministro maestro de fusibles |
