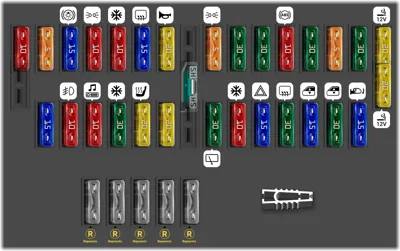

Fusibles de protección (bajo plancha de a bordo).
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Autorradio (alimentación) | |
| - | 5A | + Después contacto - Captador de velocidad - Central protección habitáculo - Testigos del cuadro de a bordo | |
| - | 15A | Luces stop - Regulador de velocidad | |
| - | 10A | Piloto trasero derecho - Luz de posición delantera izquierda - Reglaje de los faros | |
| - | 10A | Aire acondicionado - Elevalunas delantero - Impulsor de aire - Presostato | |
| - | 15A | Luneta térmica y asientos térmicos | |
| - | 20A | Claxon | |
| - | 5A | Lavafaros - Luz de posición trasera derecha - Luz matrícula - Piloto trasero izquierdo | |
| - | 30A | Libre | |
| - | 30A | Libre | |
| - | 10A | Calculador ABS - Luces de marcha atrás - Toma de diagnosis - CCA | |
| - | 30A | Libre | |
| - | 5A | Central protección habitáculo | |
| - | 30A | Central protección habitáculo - (Cierre centralizado - Luces de techo) | |
| - | 20A | (+) Permanente - Encendedor de cigarrillos | |
| - | 20A | (+) Accesorios - Encendedor de cigarrillos | |
| - | 15A | Grupo motoventilador - Caja de temperatura líquido de refrigeración motor | |
| - | 10A | Luces antiniebla | |
| - | 10A | Alumbrado cuadro de a bordo - Autorradio - Luces de posición | |
| - | 30A | Aire acondicionado - Impulsor de aire | |
| - | 20A | Asientos térmicos | |
| - | 20A | (+) Accesorios - Libre | |
| - | 30A | Lavalunas - Limpiaparabrisas delantero | |
| - | 10A | Aire acondicionado - Luz de techo - Memoria radio - Reloj digital | |
| - | 15A | Luces de emergencia | |
| - | 30A | Luneta trasera térmica | |
| - | 15A | Elevalunas eléctrico - Testigo de carga batería | |
| - | 30A | Elevalunas eléctrico | |
| - | 15A | Alumbrado interior - Indicadores de dirección - Retrovisor eléctrico - Reloj | |
| - | Repuesto | ||
| - | Repuesto | ||
| - | Repuesto | ||
| - | Repuesto | ||
| - | Repuesto | ||
| - | Herramienta para la extracción de los fusibles. | ||
| - | F14 - F15 - F25 - F27 |
Fusibles bajo capó motor (sin ABS)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Luz de carretera/larga izquierda | |
| - | 20A | Bomba de combustible | |
| - | 10A | Sensor del catalizador | |
| - | 10A | Luz de cruce/corta derecha | |
| - | 10A | Luz de cruce/corta izquierda | |
| - | 15A | Sin uso / No utilizado | |
| - | 10A | Inmovilizador | |
| - | 10A | Luz de carretera/larga derecha | |
| - | 5A | Sin uso / No utilizado | |
| - | 25A | Lavalámparas / Limpiador de faros | |
| - | 25A | Conjunto de ventilador de refrigeración 1120W | |
| - | 30A | Conjunto de ventilador de refrigeración 1180W | |
| - | 20A | Remolque | |
| - | Herramienta para la extracción de los fusibles. |
Fusibles bajo capó motor (con ABS)
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Caravana | |
| - | 15A | Bomba de carburante | |
| - | 20A | Bomba de carburante | |
| - | 10A | Faro de cruce izquierdo | |
| - | 10A | Faro de cruce derecho | |
| - | 10A | Toma de diagnosis | |
| - | 10A | Inyección electrónica - Antiarranque | |
| - | 10A | Luz izquierda de carretera | |
| - | 10A | Luz derecha de carretera | |
| - | 25A | Refrigeración motor | |
| - | 40A | Refrigeración motor | |
| - | 30A | Bomba lavafaros | |
| - | 20A | Calefacción adicional | |
| - | 5A | Temporizador lavafaros | |
| - | 15A | Sonda de catalizador - Impulsor de aire | |
| - | 40A | Impulsor de aire - Aire acondicionado | |
| - | 30A | Refrigeración motor | |
| - | 50A | Refrigeración motor | |
| - | 20A | Relé de inyección | |
| - | 30A | Relé de inyección | |
| - | 60A | Calculador ABS |
Fusibles bajo capó motor (lado izquierdo)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| - | 70A | Relé principal; caja de fusibles del habitáculo; interruptor de encendido; Panel ADC (sistema antiarranque) | |
| - | 70A | Caja de fusibles del habitáculo; Interruptor de encendido; Panel ADC (sistema antiarranque); relé principal | |
| - | 40A | Relé de la bomba de aire secundaria | |
| - | 50A | Ventilador de refrigeración | |
| - | Relé del aire acondicionado | ||
| - | Ventilador de refrigeración | ||
| - | Lavafaros | ||
| - | Relé del ventilador de refrigeración | ||
| - | Relé del aire acondicionado | ||
| - | Ventilador de refrigeración | ||
| 1 | 10A | Luz de carretera izquierda | |
| 2 | 20A | Bomba de combustible | |
| 4 | 10A | Luz de cruce izquierda | |
| 5 | 10A | Luz de cruce derecha | |
| 7 | 15A | No se utiliza | |
| 9 | 10A | Relé de la bomba de combustible; relé adicional de la bomba de combustible | |
| 10 | 10A | Luz de carretera derecha | |
| 12 | 25A | Lavafaros | |
| 13 | 30A | Ventilador de refrigeración | |
| 17 | 20A | Conector de diagnóstico; conector del remolque |
