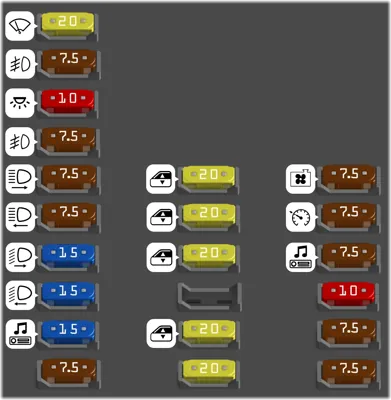

CENTRAL EN EL TABLERO
| N° | A | Descripción | |
|---|---|---|---|
| - | 15A | Luz baja lado izquierdo. | |
| - | 7.5A | Luz antiniebla lado derecho. | |
| - | 20A | Lavaparabrisas. | |
| - | 10A | Alimentación +15 del tablero de instrumentos e interruptor de freno. | |
| - | 20A | Bloqueo eléctrico. | |
| - | 15A | Alimentación +30 de la toma OBD, radio, central de levantavidrios y alarma. | |
| - | 20A | Levantavidrios eléctrico lado pasajero. | |
| - | 7.5A | Alimentación +15 del espejo retrovisor, sensor de lluvia/crepuscular, techo solar eléctrico, alarma, comando volante, cruise control, luces de emergencia, e interruptores de mando del My Car. | |
| - | 7.5A | Alimentación +15 del relé de la toma de corriente, traba eléctrica lado del conductor, traba eléctrica lado del pasajero, iluminación de la caja de aire, radio, interruptor de marcha atrás, de freno y embrague. | |
| - | 7.5A | Alimentación +30 del cuadro de instrumentos. | |
| - | 7.5A | Luz alta derecha. | |
| - | 7.5A | Luz antiniebla lado izquierdo. | |
| - | 10A | Luces internas, luz del baúl y luz de la guantera. | |
| - | 15A | Luz baja lado derecho. | |
| - | 7.5A | INT A de la central de levantavidrios eléctricos y electroventilador. | |
| - | 20A | Levantavidrios eléctrico trasero izquierdo. | |
| - | 20A | Levantavidrios eléctrico trasero derecho. | |
| - | 7.5A | Alimentación +15 del ABS. | |
| - | 20A | Levantavidrios eléctrico lado conductor. | |
| - | 7.5A | Alimentación + 15 del airbag. | |
| - | 7.5A | Luz alta izquierda. |
CENTRAL AL LADO DE LA BATERÍA
| N° | A | Descripción | |
|---|---|---|---|
| - | 50A | Alimentación batería limpiador delantero, body computer F34, F33, F48, F47, F38, F89 | |
| - | 70A | Alimentación batería body computer F92, F93, F90, F91, F12, F13, F43, F53, F36 | |
| - | 20A | Alimentación bajo llave para fusibles del body computer F51, F37, F42, F49, F50, F31 | |
| - | 40A | Bomba ABS | |
| - | - | Libre | |
| - | 20A | Electroventilador radiador. | |
| - | 30A | Electroventilador radiador velocidad baja. | |
| - | 40A | Electroventilador radiador velocidad alta. | |
| - | 30A | Luneta trasera térmica | |
| - | 10A | Otros | |
| - | 15A | Bocina | |
| - | 15A | Electroválvula canister | |
| - | - | Libre | |
| - | - | Libre | |
| - | 10A | Central IE, Dualogic8, motor de arranque, electroválvula canister, sonda lambda, picos inyectores | |
| - | 10A | Sonda lambda | |
| - | 15A | Body computer | |
| - | 7.5A | Compresor aire acondicionado | |
| - | - | Libre | |
| - | 15A | Bomba combustible | |
| - | 20A | Picos inyectores | |
| - | 30A | Válvula ABS | |
| - | 7.5A | ABS | |
| - | - | Libre | |
| - | - | Libre | |
| - | 30A | Alimentación batería bomba Dualogic | |
| - | 40A | Electroventilador caja de aire | |
| - | 20A | Faros de profundidad (predisposición) | |
| - | 20A | Toma de corriente | |
| - | 10A | Sensor nivel de combustible, velocímetro, sensor de giros relé del compresor del aire acondicionado | |
| - | - | Libre | |
| - | - | Libre | |
| - | - | Libre | |
| - | - | Libre | |
| - | - | Libre |
