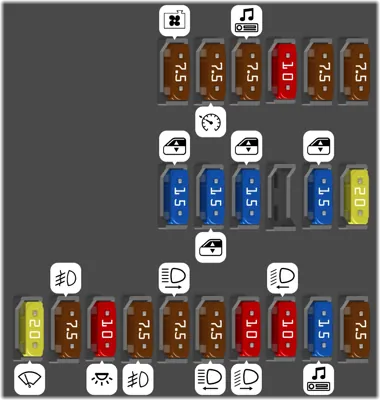

Fusiblera de habitáculo

N°	A	Descripción
-	10A	Luz baja lado derecho
-	10A	Luz baja lado izquierdo
-	7.5A	INT A de la central de levantavidrios eléctricos y electroventilador
-	10A	Luces internas, luz del baúl y luz de la guantera
-	15A	Levantavidrios eléctrico trasero izquierdo
-	15A	Levantavidrios eléctrico trasero derecho
-	15A	Alimentación +30 de la toma OBD, radio, central de levantavidrios y alarma
-	10A	Alimentación +15 del tablero de instrumentos e interruptor de freno
-	20A	Bloqueo eléctrico
-	7.5A	Alimentación +15 del ABS
-	20A	Lavaparabrisas delantero y trasero
-	15A	Levantavidrios eléctrico lado conductor
-	15A	Levantavidrios eléctrico lado pasajero
-	7.5A	Alimentación +15 del espejo retrovisor, sensor de lluvia/crepuscular, techo solar eléctrico, alarma, comando volante, cruise control, luces de emergencia, e interruptores de mando del My Car
-	7.5A	Alimentación +15 del airbag
-	7.5A	Alimentación +15 del relé de la toma de corriente, traba eléctrica lado del conductor, traba eléctrica lado del pasajero, iluminación de la caja de aire, radio, interruptor de marcha a tras, de freno y embrague
-	7.5A	Alimentación +30 del cuadro de instrumentos
-	7.5A	Luz alta izquierda
-	7.5A	Luz alta derecha
-	7.5A	Luz antiniebla lado izquierdo
-	7.5A	Luz antiniebla lado derecho
1		Libre

N°	A	Descripción
-	50A	Alimentación batería limpiador delantero, body computer F34, F33, F48, F47, F38, F89
-	70A	Alimentación batería body computer F92, F93, F90, F91, F12, F13, F43, F53, F36
-	20A	Alimentación bajo llave para fusibles del body computer F51, F37, F42, F49, F50, F31
-	40A	Bomba ABS
-	70A	Predisposición dirección eléctrica
-	20A	Electroventilador radiador (velocidad baja)
-	30A	Electroventilador radiador (velocidad baja)
-	30A	Electroventilador radiador (velocidad alta)
-	40A	Electroventilador radiador (velocidad alta)
-	30A	Luneta trasera térmica
-	10A	Otros
-	15A	Bocina
-	15A	Electroválvula canister
-	-	Libre
-	20A	Techo solar
-	10A	Central IE, motor de arranque, electroválvula canister, sonda lambda, picos inyectores
-	10A	Sonda lambda
-	15A	Body computer
-	7.5A	Compresor aire acondicionado
-	-	Libre
-	15A	Bomba combustible
-	20A	Picos inyectores
-	30A	Válvula ABS
-	7.5A	BS
-	-	Libre
-	-	Libre
-	30A	Alimentación batería bomba Dualogic®
-	40A	Electroventilador caja de aire
-	20A	Faros de profundidad (predisposición)
-	20A	Toma de corriente
-	10A	Sensor nivel de combustible, velocímetro, sensor de giros relé del compresor del aire acondicionado
-	-	Libre
-	-	Libre
-	10A	Predisposición faros xénon
-	-	Libre
-	-	Libre
-		Sin identificación
-		Sin identificación
-		Sin identificación
-		Sin identificación
-		Sin identificación
-		Sin identificación
-		Sin identificación
-		Sin identificación
-		Sin identificación
-		Sin identificación
-		Sin identificación
-		Sin identificación
-		Sin identificación
-		Sin identificación
-		Sin identificación
