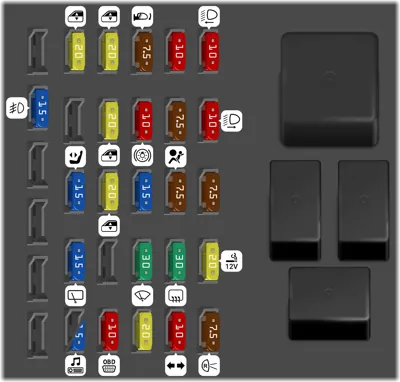

Fusiblera del Habitáculo (VERSIONES 1.6 Y 1.3 JTD)
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Luz baja izquierda | |
| - | 10A | Luz baja derecha | |
| - | 7.5A | Alimentación luz de patente, iluminación de los comandos del aire acondicionado, iluminación del autorradio, iluminación del cenicero, iluminación de la toma de corriente en la consola | |
| - | 20A | Toma de corriente | |
| - | 7.5A | Alimentación interna, luz de marcha atrás, bobina, central del cofre del motor, sistema de climatización manual | |
| - | 10A | Alimentación interna | |
| - | 7.5A | Central ABS | |
| - | 7.5A | Airbag | |
| - | 30A | Luneta térmica | |
| - | 10A | Luces de giro, luces de emergencia, cuadro de instrumentos | |
| - | 7.5A | Servicio +15, alimentación interna para autorradio, espejo eléctrico, iluminación del tablero, iluminación del comando del espejo eléctrico sensor de lluvia | |
| - | 10A | Luz de freno, cuadro de instrumentos | |
| - | 15A | Alimentación +30, comando de iluminación de las luces externas | |
| - | 30A | Limpiaparabrisas y bomba bidireccional | |
| - | 20A | Bloqueo eléctrico de puertas | |
| - | 20A | Levantavidrios eléctrico delantero derecho | |
| - | 20A | Levantavidrios eléctrico trasero izquierdo | |
| - | 20A | Levantavidrios eléctrico delantero izquierdo | |
| - | - | Libre | |
| - | 10A | Alimentación +30, luz interna autorradio, toma de diagnosis | |
| - | 20A | Levantavidrios eléctrico trasero derecho | |
| - | - | Libre | |
| - | 15A | Asiento eléctrico | |
| - | 15A | Limpialuneta | |
| - | - | Libre | |
| - | 15A | Alimentación subwoofer | |
| - | 15A | Faros antiniebla | |
| - | - | Libre | |
| - | - | Libre | |
| - | - | Libre | |
| - | - | Libre |

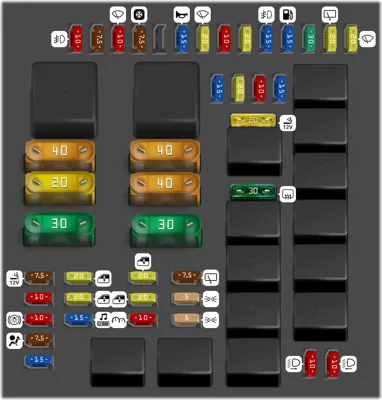

Fusiblera del Motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Conmutador de arranque | |
| - | 30A | Central ABS (válvula) | |
| - | 40A | Central ABS (bomba) | |
| - | 30A | 1a velocidad del electroventilador del radiador | |
| - | 40A | 2a velocidad del electroventilador del radiador | |
| - | 30A | Desempañador de la luneta trasera | |
| - | 30A | Alimentación del comando de las luces altas y bajas | |
| - | 15A | Bocina | |
| - | 15A | Electroválvula canister | |
| - | 20A | Limpiaparabrisas y bomba bidireccional | |
| - | 10A | Inyección electrónica, faros antiniebla, desempañadores y cuadro de instrumentos | |
| - | 10A | Sonda lambda | |
| - | 10A | Alimentación +30 de la central de control del motor | |
| - | 7.5A | Compresor del aire acondicionado | |
| - | 20A | Limpiaparabrisas y bomba bidireccional | |
| - | 15A | Bomba de combustible | |
| - | 20A | Inyectores y bobina del cilindro | |
| - | 20A | Bloqueo eléctrico de puertas | |
| - | 7.5A | Central ABS | |
| - | 15A | Faros antiniebla | |
| - | 40A | Electroventilador de la caja de aire | |
| - | 20A | Limpialuneta | |
| - | 10A | Central del limpialuneta, limpiaparabrisas, lavaluneta y lavaparabrisas, central de los levantavidrios eléctricos relé de compresor de aire acondicionado, luz de marcha atrás | |
| - | 20A | Levantavidrios eléctrico trasero izquierdo | |
| - | 20A | Levantavidrios eléctrico trasero derecho | |
| - | 20A | Levantavidrios eléctrico delantero izquierdo | |
| - | 20A | Levantavidrios eléctrico delantero derecho | |
| - | 15A | Radio, toma de diagnosis, central de alarma y luces de emergencia | |
| - | 10A | Cuadro de instrumentos, desempañadores, luz del techo e iluminación e iluminación de la guantera | |
| - | 7.5A | lluminación del conjunto de comandos izquierdo, toma de corriente y comandos de ventilación | |
| - | 7.5A | Central del limpiaparabrisas, limpialuneta, lavaparabrisas y lavaluneta, centra de los levantavidrios eléctricos | |
| - | 10A | Alimentación interna para la radio, predisposición para alarma y velocímetro | |
| - | 15A | Bobina relé faros antiniebla y fusibles F113 y F115 | |
| - | 10A | Luz de freno, luces de giro | |
| - | 15A | Luces altas lado derecho e izquierdo | |
| - | 10A | Luz baja derecha | |
| - | 5A | Luz de posición delantera derecha, trasera izquierda y luz de patente, iluminación del cuadro de instrumentos y faros antiniebla | |
| - | 10A | Luz baja lado izquierdo | |
| - | 5A | Luz de posición delantera izquierda y trasera derecha y luz de patente | |
| - | 7.5A | Airbag | |
| - | 20A | Toma de corriente y encendedor de cigarrillos |
Fusiblera de la Batería
| N° | A | Descripción | |
|---|---|---|---|
| - | 60A | Bujías de precalentamiento (1.3 JTD) | |
| - | 20A | Conmutador de arranque | |
| - | 70A | Central de tablero de instrumentos | |
| - | 40A | Central del tablero de instrumentos | |
| - | 30A | 1a velocidad del electroventilador del radiador | |
| - | 40A | 2a velocidad del electroventilador del radiador | |
| - | 50A | ABS | |
| - | - | Libre | |
| - | 40A | Electroventilador del aire acondicionado | |
| - | 7.5A | Central de control del motor | |
| - | - | Libre | |
| - | 15A | Electrobomba de combustible | |
| - | 10A | Central de control de motor | |
| - | 20A | Inyectores, bobina de encendido, eletrobomba de combustible | |
| - | 15A | Velocímetro, sonda lambda, canister, control del motor, carga secundaria, centralina precalentamiento (1.3 JTD) | |
| - | - | Libre | |
| - | 10A | Luz alta derecha | |
| - | 7.5A | Compresor del aire acondicionado | |
| - | 10A | Luz alta izquierda | |
| - | 15A | Bocina | |
| - | 10A | +15/54 Comando de las luces antiniebla, Adventure Locker | |
| - | 15A | Faros antiniebla | |
| - | 7.5A | Central de control del motor, relé del sistema de control del motor, sistema de refrigeración | |
| - | - | Libre |
