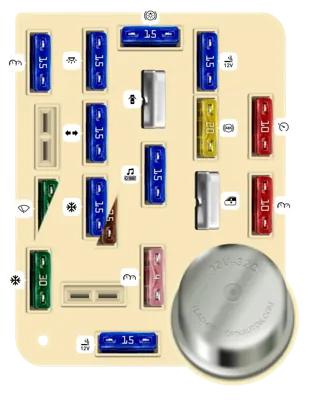

Caja de fusibles del tablero de instrumentos

N°	A	Descripción
1	30A	Aire acondicionado/Calefacción
2	30A	Limpiaparabrisas/Lavaparabrisas
2	7.5A	Limpiaparabrisas/Lavaparabrisas intermitente
4	15A	Luces exteriores, Relé de luces de posición del remolque, Timbre de advertencia, Iluminación del tablero de instrumentos
6	15A	Selector del tanque de combustible [Solo diésel], Aire acondicionado/Calefacción
7	15A	Luces direccionales, Desempañador de la ventana trasera [Solo Bronco]
8	15A	Luces de cortesía. Lámpara del compartimiento del motor, Memoria de la radio, Espejos eléctricos, Memoria del reloj, Memoria del velocímetro, Timbre de advertencia
9	15A	Toma de corriente
10	4A	Iluminación del tablero de instrumentos
11	15A	Radio, Atenuación de la pantalla de la radio
12		Cerradura eléctrica de la puerta, Ventana eléctrica del portón trasero, Control de cambio electrónico 4WD, Soporte lumbar eléctrico, Interruptor de llave y Ventana eléctrica del portón trasero
13	15A	Luces de freno y de emergencia, Sensor de freno para: Frenos antibloqueo, Control de velocidad, Control electrónico del motor
14		Ventanas eléctricas
15	20A	Frenos antibloqueo
16	15A	Encendedor de cigarrillos
17	10A	Interruptor de sobremarcha. Interruptor de la luz de freno, Timbre de advertencia, Pantalla de luces de advertencia diésel, Interruptor de agua del combustible, Interruptor de advertencia de bajo vacío, Tablero de instrumentos, Control de cambio electrónico
18	10A	Velocímetro, Control de velocidad. Control de cambio electrónico

Caja de Fusibles del Compartimiento del Motor (GASOLINA)

N°	A	Descripción
-		Carga de batería del remolque [Diésel], WAC [4.9L (Camión Seis)]
-		Luces de posición del remolque o Luces de circulación de rueda trasera doble
-		Bocina
-		Luces de reversa del remolque [Diésel], Bomba de combustible [Gasolina]
-		Potencia TEGA/PCM o Sistema de control electrónico de la transmisión [Diésel]
-		Potencia del Módulo de control electrónico del motor/tren motriz (EEC/PCM) [Gasolina]
1	20A	Luz de carretera momentánea, Luz de circulación diurna
2	15A	Relé de luz antiniebla, Relé 4WABS N.º 1
3	20A	Bocina, Control de velocidad
4	25A	Relé de luces de posición del remolque, Relé de luces de reversa del remolque
5	15A	Luces de reversa, Luz de circulación diurna, Relé de carga de batería del remolque, Sensor de oxígeno de gases de escape calefaccionado (HEGO), 4WABS [Gasolina]
6	5A	Luces de parada/giro derechas del remolque
7	5A	Luces de parada/giro izquierdas del remolque
8	30A	Relé 4WABS N.º 2
9	20A	Control electrónico de la transmisión, Módulo de control del tren motriz [Diésel]
9	20A	Relé de potencia EEC/PCM, Módulo de control electrónico del motor/tren motriz, Relé de bomba de combustible [Gasolina]
10	20A	Relé de arranque, Fusible (Compartimiento de pasajeros): "15", "18"
11	20A	Controlador de bujía de combustible, Solenoide de corte de combustible, Interruptor de temperatura del motor, Solenoide de avance de sincronización en frío, Solenoide de ralentí en frío
12		Potencia TEGA, Potencia de Control Electrónico del Motor (EEC)
13	50A	Fusible (Compartimiento de pasajeros): "9", "13"
14	30A	Desempañador de la ventana trasera
15	50A	Fusible (Compartimiento de pasajeros): "1","7", Fusible (Compartimiento del motor): "5"
16	20A	Relé de bomba de combustible [Gasolina]
17	50A	Luz de carga del alternador, Fusible (Compartimiento de pasajeros): "6", "11", "14", "17", Fusible (Compartimiento del motor): "11", "22"
18	30A	Relé de carga de batería del remolque
20	50A	Fusible (Compartimiento de pasajeros): "4", "8", "12", "16"
21	30A	Unidad de control electrónico de freno del remolque
22	20A	Calentador de línea de combustible (Calentador de combustible), Alternador Leece/Neville (Generador de paquete de ambulancia), Control electrónico de la transmisión, Relé de potencia del Módulo de control de potencia (PCM), Relé de bujía incandescente [Diésel]
22	20A	Módulo de encendido TFI, Bobina de encendido, Distribuidor, Relé de potencia EEC/PCM [Gasolina]
