Ford Bronco / Fusibles 1994

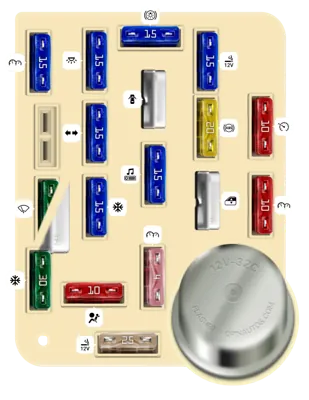

Panel de fusibles del tablero de instrumentos

Panel de fusibles del tablero de instrumentos
N°ADescripción
1 30A Aire acondicionado/Calefactor
2 30A Limpiaparabrisas/Lavaparabrisas
2 Limpiaparabrisas/Lavaparabrisas intermitente
4 15A Luces exteriores, Relé de luces de posición del remolque, Campana de advertencia, Iluminación de instrumentos
5 10A Sistema de bolsas de aire
6 15A Selector de tanque de combustible [Solo diésel], Aire acondicionado/Calefactor
7 15A Luces de giro, Desempañador de la ventana trasera [Solo Bronco]
8 15A Luces de cortesía, Luz del compartimento del motor, Memoria del radio, Espejos eléctricos, Memoria del reloj, Memoria del velocímetro, Campana de advertencia
9 25A Toma de corriente
10 4A Iluminación de instrumentos
11 15A Radio, Atenuación de la pantalla del radio
12 Seguros eléctricos de las puertas, Ventana eléctrica del portón trasero [Solo Bronco], Control de cambio electrónico, Soporte lumbar eléctrico
13 15A Luces de freno y de emergencia, Sensor de freno para: Frenos antibloqueo, Control de velocidad, Control electrónico del motor
14 Ventanas eléctricas
15 20A Frenos antibloqueo
16 15A Encendedor de cigarrillos
17 10A Interruptor de sobremarcha, Interruptor de luces de freno, Campana de advertencia, Pantalla de luces de advertencia de diésel, Interruptor de agua en el combustible, Interruptor de advertencia de bajo vacío, tablero de instrumentos, Control de cambio electrónico
18 10A Velocímetro, Control de velocidad, Control de cambio electrónico

Caja de fusibles del compartimento del motor

Caja de fusibles del compartimento del motor
N°ADescripción
- Luces antiniebla, motor de la bomba ABS
- Luces de posición del remolque o luces de conducción de doble rueda trasera
- Bocina
- Luces de reversa del remolque, potencia IDM [diésel de inyección directa] [Diésel], bomba de combustible [Gasolina]
- Potencia TEGA/PCM o sistema de control electrónico de la transmisión [Diésel]
- Potencia del módulo de control electrónico del motor/tren motriz (EEC/PCM) [Gasolina]
1 20A Radio
2 15A Relé de luces antiniebla, relé 4WABS Nº1
3 30A Bocina, destello de faros, luces de conducción diurna, control de velocidad
4 25A Relé de luces de posición del remolque, relé de luces de reversa del remolque
5 15A Luces de reversa, luces de conducción diurna, relé de carga de batería del remolque, sensor de oxígeno de gas de escape calefaccionado (HEGO), 4WABS [Gasolina]
6 10A Luces de freno/direccionales derechas del remolque
7 10A Luces de freno/direccionales izquierdas del remolque
8 30A Relé 4WABS Nº2
9 20A Módulo de control del tren motriz [Diésel]
9 20A Relé de potencia EEC/PCM, módulo de control electrónico del motor/tren motriz, relé de la bomba de combustible [Gasolina]
10 20A Relé de arranque, fusible (compartimento de pasajeros): "15", "18"
11 20A Controlador de bujías de combustible, solenoide de corte de combustible, interruptor de temperatura del motor, solenoide de avance de sincronización en frío, solenoide de ralentí en frío [Diésel]
12 Módulo de control de potencia (PCM), potencia de control electrónico del motor (EEC)
13 50A Fusible (compartimento de pasajeros): "5", "9", "13"
14 30A Desempañador de la luneta trasera
15 50A Fusible (compartimento de pasajeros): "1", "7", fusible (compartimento del motor): "5"
16 20A Relé de la bomba de combustible [Gasolina]
17 50A Luz de carga del alternador, fusible (compartimento de pasajeros): "6", "11", "14", "17", fusible (compartimento del motor): "22"
18 30A Relé de carga de batería del remolque
20 50A Fusible (compartimento de pasajeros): "4", "8", "12", "16"
21 30A Unidad de control electrónico de frenos del remolque
22 20A Calentador de la línea de combustible (calentador de combustible), alternador Leece/Neville (generador de paquete de ambulancia), control electrónico de la transmisión, relé de potencia del módulo de control de potencia (PCM), relé de bujías incandescentes [Diésel]
22 20A Módulo de encendido TFI, bobina de encendido, distribuidor, relé de potencia EEC/PCM [Gasolina]

Caja de relevadores del remolque

Caja de relevadores del remolque
N°ADescripción
- Carga de batería del remolque
- Luces de reversa del remolque
- [Bronco]: 4WABS №1
- [Bronco]: Diodo 4WABS
