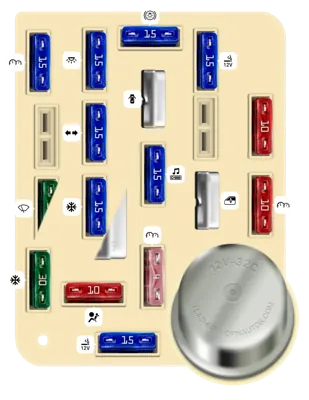

Panel de fusibles del tablero de instrumentos

N°	A	Descripción
1	30A	Aire acondicionado/Calefactor
2	30A	Limpiaparabrisas/Lavaparabrisas
2		Limpiaparabrisas/Lavaparabrisas de intervalo
4	15A	Lámparas exteriores, Relé de lámparas de marcador de remolque, Campana de advertencia, Iluminación de instrumentos
5	10A	Sistema de bolsas de aire
6	15A	Selector de tanque de combustible [Solo diésel], Aire acondicionado/Calefactor
7	15A	Lámparas de giro, Desempañador de ventana trasera
8	15A	Luces de cortesía, Lámpara del compartimento del motor, Memoria de radio, Espejos eléctricos, Memoria del reloj, Memoria del velocímetro, Campana de advertencia
9	15A	Toma de corriente
10	4A	Iluminación de instrumentos
11	15A	Radio, Atenuador de pantalla de radio
12		Cerradura eléctrica de puertas, Ventana trasera eléctrica [Solo Bronco], Motor de cambio electrónico 4WD, Interruptor de llave y ventana eléctrica trasera, Lumbar eléctrico
13	15A	Lámparas de freno y emergencia, Sensor de freno para: Frenos antibloqueo, Control de velocidad, Control electrónico del motor
14		Ventanas eléctricas
16	15A	Encendedor de cigarrillos
17	10A	Interruptor de sobremarcha, Interruptor de lámpara de freno, Campana de advertencia, Pantalla de lámparas de advertencia de diésel, Interruptor de agua en combustible, Interruptor de advertencia de bajo vacío, Tablero de instrumentos, Control de cambio electrónico
18	10A	Restricción de bolsa de aire, Espejo automático día/noche, Interbloqueo de cambio de freno, Módulo de cambio electrónico 4WD, Consola de techo, Velocímetro, Control de cambio electrónico

Caja de fusibles en el motor (GASOLINA)

N°	A	Descripción
-		Motor de la bomba ABS, Faros antiniebla
-		Luces de posición del remolque o luces de conducción de doble rueda trasera
-		Bocina
-		Luces de reversa del remolque, Potencia IDM [Diésel de inyección directa], Bomba de combustible [Gasolina]
-		Potencia TEGA/PCM o sistema de control electrónico de transmisión [Diésel]
-		Potencia del módulo de control del tren motriz/control electrónico del motor (EEC/PCM) [Gasolina]
1	20A	Radio
2	15A	Relé de faros antiniebla, Relé 4WABS Nº1
3	30A	Bocina, Destello de faros, Luz de conducción diurna
4	25A	Relé de luces de posición del remolque, Relé de luces de reversa del remolque
5	15A	Luces de reversa, Luz de conducción diurna, Relé de carga de batería del remolque, Sensor de oxígeno de gas de escape calefaccionado (HEGO), Control de velocidad [Gasolina]
6	10A	Luces de freno/giro derechas del remolque
7	10A	Luces de freno/giro izquierdas del remolque
8	30A	Relé 4WABS Nº2
9	20A	Módulo de control del tren motriz [Diésel]
9	20A	Relé de potencia EEC/PCM, Módulo de control electrónico del motor/tren motriz, Relé de la bomba de combustible [Gasolina]
10	20A	Relé de arranque, Fusible (Compartimento de pasajeros): "15", "18"
11	20A	Controlador de bujía de combustible, Solenoide de corte de combustible, Interruptor de temperatura del motor, Solenoide de avance de sincronización en frío, Solenoide de ralentí en frío [Diésel]
12		Módulo de control de potencia (PCM), Potencia de control electrónico del motor (EEC)
13	50A	Fusible (Compartimento de pasajeros): "5", "9", "13"
14	30A	Desempañador de la luneta trasera
15	50A	Fusible (Compartimento de pasajeros): "1", "7", Fusible (Caja de fusibles en el motor): "5"
16	20A	Relé de la bomba de combustible [Gasolina]
17	50A	Luz de carga del alternador, Fusible (Compartimento de pasajeros): "2", "6", "11", "14", Fusible (Caja de fusibles en el motor): "22"
18	30A	Relé de carga de batería del remolque
20	50A	Fusible (Compartimento de pasajeros): "4", "8", "12", "16"
21	30A	Unidad de control de freno electrónico del remolque
22	20A	Calentador de línea de combustible (Calentador de combustible), Alternador Leece/Neville (Generador de paquete de ambulancia), Control electrónico de transmisión, Relé de potencia del módulo de control de potencia (PCM), Relé de bujías incandescentes [Diésel]
22	20A	Módulo de encendido TFI, Bobina de encendido, Distribuidor, Relé de potencia EEC/PCM [Gasolina]
