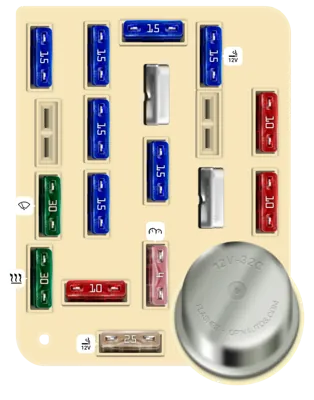

Fusibles y su ubicación

N°	A	Descripción
1	30A	Ventilador de calefacción/aire acondicionado
2	30A	Limpiaparabrisas/Lavaparabrisas
4	15A	Luces exteriores Iluminación del tablero de instrumentos Entrada sin llave Módulo de zumbador/timbre de advertencia
5	10A	Restricción de bolsa de aire
6	15A	Embrague del aire acondicionado Entrada remota/sin llave
7	15A	Desempañador de la ventana trasera Luces direccionales
8	15A	Luces de cortesía/interiores Espejos exteriores eléctricos Lámpara del compartimiento del motor Entrada sin llave Velocímetro Iluminación del espejo de la visera Parasol Módulo de zumbador/timbre de advertencia
9	25A	Toma de corriente
10	4A	Iluminación del tablero de instrumentos
11	15A	Radio Atenuador de la pantalla de la radio
12		Motor de cambio electrónico Tracción en las 4 ruedas Seguros eléctricos de las puertas Soporte lumbar eléctrico Ventana eléctrica del portón trasero
13	15A	Frenos antibloqueo Bloqueo de cambio de freno Control de velocidad Luces de parada/emergencia Sensor de parada para control electrónico del motor
14		Ventanas eléctricas Ventana eléctrica del portón trasero: Interruptor del tablero de instrumentos
16	15A	Encendedor de cigarrillos
17	10A	Transmisión electrónica Indicadores Tacómetro Módulo de zumbador/timbre de advertencia Indicadores de advertencia
18	10A	Restricción de bolsa de aire Espejo automático Día/Noche Bloqueo de cambio de freno Módulo de cambio electrónico Tracción en las 4 ruedas Consola superior Velocímetro

Caja de fusibles en el motor

N°	A	Descripción
-		Sistema de control del tren motriz
-		Bomba de combustible
-		Bocina
-		Luces de circulación del remolque de arrastre
-		Motor de la bomba del sistema de frenos antibloqueo (ABS)
1	20A	Alimentación de audio
2	30A	Frenos antibloqueo
3	30A	Faros (destello para adelantar) Luces de circulación diurna (solo Canadá) Bocina Control de velocidad
4	25A	Luces de reversa del remolque Luces de circulación del remolque
5	15A	Frenos antibloqueo Luces de reversa Módulo de luces de circulación diurna (DRL) (solo Canadá) Control de velocidad Relé de carga de la batería del remolque
6	10A	Luz de freno/giro derecha del remolque
7	10A	Luz de freno/giro izquierda del remolque
8	30A	Frenos antibloqueo
9	20A	Bobina del relé de la bomba de combustible Sistema de control del tren motriz
10	20A	Fusibles del tablero de instrumentos: 15, 18 Bobina del relé de arranque
12		Relé del sistema de control del tren motriz
13	50A	Fusibles del tablero de instrumentos: 5, 9, 13
14	30A	Desempañador de la ventana trasera
15	50A	Fusibles del tablero de instrumentos: 1, 7 Caja de red de alimentación: fusible 5
16	20A	Alimentación de la bomba de combustible
17	50A	Luz de carga del alternador Fusibles del tablero de instrumentos: 2, 6, 11, 14, 17 Caja de red de alimentación: fusible 22
18	30A	Carga de la batería del remolque
19	40A	Faros delanteros
20	50A	Fusibles del tablero de instrumentos: 4, 8, 12, 16
21	30A	Alimentación del freno del remolque
22	20A	Captador del distribuidor Bobina de encendido Bobina del relé del sistema de control del tren motriz Módulo integrado de película gruesa (TFI)
