Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Bomba del ABS | |
| - | 30A | Válvula del ABS | |
| - | 20A | Lavafaros | |
| - | 40A | Ventilador del calefactor | |
| - | 30A | Relé de control del motor | |
| - | 30A | Relé de arranque | |
| - | 40A | Parabrisas calefaccionado (lado derecho) | |
| - | 40A | Parabrisas calefaccionado (lado izquierdo) | |
| - | 20A | Calefactor auxiliar de combustible | |
| - | 20A | Limpiaparabrisas | |
| - | 5A | Módulo ABS ESP | |
| - | 15A | Bocina | |
| - | 5A | Interruptor de la luz de freno | |
| - | 15A | Sistema de monitoreo de batería | |
| - | 5A | Bobinas de relé, módulo de interruptor de luces | |
| - | 15A | Toma de corriente trasera | |
| - | 10A | Espejos exteriores eléctricos | |
| - | 15A | Módulo de control del tren motriz (PCM) | |
| - | 15A | Embrague del aire acondicionado | |
| - | 25A | Ventana trasera calefaccionada | |
| - | 5A | Módulo de control del motor | |
| - | 10A | Válvula EGR, válvulas de control de turbulencia, sensor HEGO (gestión del motor) | |
| - | 10A | Bobinas de encendido | |
| - | 10A | Inyectores | |
| - | 15A | Calefactor del filtro diésel, persianas activas de la parrilla | |
| - | 10A | Módulo de control del motor | |
| - | 5A | ABS | |
| - | 15A | Módulo de control del motor, módulo de control de la transmisión | |
| - | 5A | Módulo de control de faros | |
| - | 5A | Dirección asistida eléctrica | |
| - | 20A | Módulo de control de la carrocería | |
| - | 15A | Limpiaparabrisas trasero | |
| - | 15A | Nivelación de faros | |
| - | 10A | Boquillas de lavado calefaccionadas | |
| - | 25A | Ventanas eléctricas (delanteras) | |
| - | 7.5A | Espejos exteriores calefaccionados | |
| - | 15A | Vaporizador |

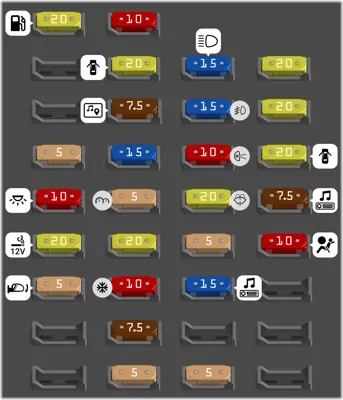

Caja de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Bomba de combustible | |
| - | 5A | Sistema pasivo antirrobo (PATS) | |
| - | 10A | Luces interiores, paquete de interruptores de la puerta del conductor, guantera | |
| - | 20A | Encendedor de cigarrillos, toma de corriente de la segunda fila | |
| - | 5A | Módulo sensor de lluvia, espejo interior | |
| - | 10A | Liberación del portón trasero | |
| - | 20A | Cerradura de la puerta del conductor, doble cierre | |
| - | 7.5A | Pantalla de información y entretenimiento | |
| - | 15A | Bloqueo de la columna de dirección | |
| - | 5A | Tablero de instrumentos | |
| - | 20A | Cierre centralizado | |
| - | 10A | Aire acondicionado | |
| - | 7.5A | Módulo de control del volante | |
| - | 5A | Alarma, diagnóstico a bordo II | |
| - | 15A | Luz de carretera | |
| - | 15A | Faros antiniebla delanteros | |
| - | 10A | Luz de reversa | |
| - | 20A | Bomba del limpiaparabrisas | |
| - | 5A | Interruptor de encendido o botón de arranque | |
| - | 15A | Módulo de control por voz, radio, sistema de navegación, reproductor de DVD, cambiador de CD, botón de bloqueo de puerta | |
| - | 5A | Sensor de movimiento interior, receptor RF, persianas parasol. | |
| - | 20A | Tierra de la bomba del limpiaparabrisas | |
| - | 20A | Tierra del cierre centralizado | |
| - | 20A | Tierra de la cerradura de la puerta del conductor y doble cierre | |
| - | 7.5A | Radio, sistema de navegación, interruptor de desactivación del airbag del pasajero, interruptor de asientos delanteros calefaccionados, calefactor de estacionamiento, módulo calefactor de aire acondicionado manual | |
| - | 10A | Sistema de retención |
Caja de fusibles del compartimento de carga
| N° | A | Descripción | |
|---|---|---|---|
| - | 10A | Módulo del vehículo sin llave | |
| - | 5A | Manijas de puerta del vehículo sin llave | |
| - | 25A | Módulo de puerta (delantero izquierdo) (ventanas eléctricas, cierre centralizado, espejo exterior plegable eléctrico, espejo exterior calefaccionado) | |
| - | 25A | Módulo de puerta (delantero derecho) (subida/bajada de ventana, cierre centralizado, espejo plegable eléctrico, espejo calefaccionado) | |
| - | 25A | Módulo de puerta (trasero izquierdo) (subida/bajada de ventana) | |
| - | 25A | Módulo de puerta (trasero derecho) (subida/bajada de ventana) | |
| - | 10A | Bocina de seguridad | |
| - | 25A | Asiento del conductor eléctrico | |
| - | 30A | Inversor de corriente | |
| - | 25A | Portón trasero de accionamiento eléctrico | |
| - | 40A | Accesorios, módulo de remolque | |
| - | 5A | Sistema de información de punto ciego | |
| - | 5A | Módulo de asistencia de estacionamiento | |
| - | 5A | Cámara de visión trasera | |
| - | 5A | Inversor de corriente | |
| - | 15A | Asiento del conductor calefaccionado | |
| - | 15A | Asiento del pasajero delantero calefaccionado | |
| - | 20A | Sistema de cortinilla parasol |
