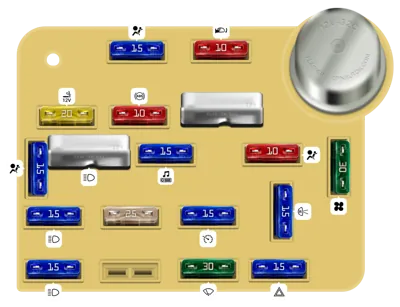

El panel de fusibles del tablero de instrumentos

N°	A	Descripción
-		Destellador de luces de giro
-		no definido
-		no definido
-		no definido
1	15A	Luces de emergencia, control de velocidad, luces de freno
2	30A	Módulo de control del limpiaparabrisas, motor del limpiaparabrisas
4	15A	Módulo de control de iluminación, interruptor de atenuación de faros
5	15A	Luces de reversa, dirección asistida variable (VAPS), luces de giro, suspensión neumática, luces de conducción diurna, carga de batería del remolque, espejo electrónico día/noche, bloqueo de palanca de cambios, EATC
6	15A	Control de velocidad, interruptor de luces principal, interruptor de atenuación de faros, módulo de control de iluminación, reloj, luces traseras y espejos calefaccionados, relé de potencia de policía
7	25A	Diodo de potencia del módulo de control del tren motriz (PCM), bobinas de encendido
8	15A	Módulo de control de iluminación, espejos eléctricos, entrada remota sin llave, memoria del reloj, memoria del radio, control electrónico automático de temperatura (EATC), seguros eléctricos de puertas, asientos eléctricos, ventanas eléctricas, lámparas de búsqueda de policía
9	30A	Motor del soplador, interruptor de modo de aire acondicionado - calefactor
10	10A	Módulo de bolsa de aire
11	15A	Radio
12		Módulo de control de iluminación, ráfaga de luces, interruptor de luces principal
13	15A	Módulo de bolsa de aire, luces de advertencia, indicadores y medidores del tablero analógico, transmisión automática electrónica, módulo de control de iluminación, unidad de control delantera
14		Control de seguros de ventanas/puertas, módulo de la puerta del conductor, descenso de un solo toque, tablero de instrumentos analógico
15	10A	Frenos antibloqueo, indicador de carga
16	20A	Encendedor de cigarrillos, relés de luces de emergencia
17	10A	Espejos eléctricos, desempañador trasero
18	15A	Módulo de bolsa de aire, tablero de instrumentos digital

Panel de fusibles de alta corriente

N°	A	Descripción
-		Relé del desempañador trasero
-		Relé de bocinas
-		Relé del ventilador de enfriamiento
-		Relé del compresor de la suspensión neumática, solenoides de resortes neumáticos [Solo con suspensión neumática]
1	20A	Relé de la bomba de combustible eléctrica
2	30A	Relé de arranque, generador, fusibles 15, 18
3	25A	Amplificador de radio, amplificador de subwoofer
4	20A	Relés de luces exteriores del remolque [Solo con remolque]
5	15A	Relé de bocina, bocinas
6	20A	Módulo de control de iluminación, DRL
7		Seguros eléctricos de puertas, asientos eléctricos, liberación de la tapa del maletero, liberación de la puerta de llenado de combustible
8	30A	Relé del compresor de la suspensión neumática, solenoides de resortes neumáticos [Solo con suspensión neumática]
9	50A	Ver fusibles 1, 2, 6, 7, 10, 11, 13 y disyuntor 14
10	50A	Relé de arranque, ver también fusibles 5, 9
11	40A	Faros delanteros, luces de conducción diurna, ver también fusibles 4, 8, 16 y disyuntor 12
12	30A	Relé de potencia del PCM, PCM
13	50A	Relé del ventilador de enfriamiento
14	40A	Relé del desempañador de la luneta trasera, ver también fusible 17
15	30A	Módulo de frenos antibloqueo
16	30A	Controlador de frenos eléctricos [Solo con remolque]
16	30A	Relé de potencia policial [Solo con opción policial]
17	40A	Giro del remolque, relé de carga de batería [Solo con remolque]
17	50A	Portafusibles de opción policial [Solo con opción policial]
