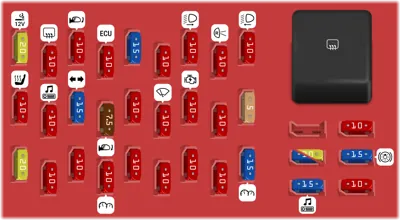

Panel de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Desempañador trasero | ||
| 1 | 15A | Taxi, tablero de instrumentos, Módulo de control de iluminación (Iluminación interior) | |
| 2 | 10A | Encendido (ON) Módulo de control electrónico automático de temperatura (EATC), interruptor de modo de aire acondicionado (solo vehículos equipados con EATC) | |
| 3 | 10A | Módulo EATC (solo vehículos equipados con EATC) Audio (sistema de audio base en vehículos no equipados con EATC) | |
| 4 | 10A | Encendido (ON) Módulo del sistema de frenos antibloqueo (ABS), ventilación positiva del cárter (PCV) | |
| 5 | 10A | Interruptor de desactivación del control de velocidad, señal de parada, interbloqueo de cambio de frenos y transmisión (BTSI) (transmisión con palanca en la columna) | |
| 6 | 10A | Encendido (ON) - tablero de instrumentos | |
| 7 | 10A | LCM (Luces de estacionamiento, iluminación de interruptores) | |
| 8 | 10A | Encendido (ON) - Módulo de suspensión neumática trasera (RASM), dirección asistida variable (VAPS) | |
| 9 | 20A | LCM (Faros delanteros, luces de giro) | |
| 10 | 5A | Encendido (ON/START) - Módulo de la puerta del conductor (DDM), Caja de fusibles en el motor de policía (solo vehículos de policía) | |
| 11 | 10A | Encendido (START) - Bobina del relé ON/ACC (ventana) (solo vehículos que no son de policía) Encendido (START) - Bobina del relé ON/ACC (ventana y tapa del maletero) y bobina del relé ON/ACC de policía (solo vehículos de policía) | |
| 12 | 10A | Encendido (ON/START) - Bobina del relé de arranque, DTRS | |
| 13 | 10A | Encendido (START) - Módulo del limpiaparabrisas | |
| 14 | 10A | Encendido (ON) - BTSI (transmisión con palanca en el piso) | |
| 15 | 7.5A | Encendido (START) - LCM, iluminación del interruptor de bloqueo de puertas, iluminación del interruptor de asiento calefaccionado, quemacocos, consola superior, espejo electrocromático | |
| 16 | 15A | Encendido (ON) - Luces de giro | |
| 17 | 10A | Encendido (START) - Audio | |
| 18 | 10A | Encendido (ON) - Interruptor de modo de aire acondicionado (solo aire acondicionado manual), puerta de mezcla, DDM, módulos de asientos calefaccionados, módulo de luces de conducción diurna (DRL) | |
| 19 | 10A | Luz de cruce izquierda, DRL | |
| 20 | 10A | Encendido (ON/ACC) - luces de reversa | |
| 21 | 10A | Luz de cruce derecha, DRL | |
| 22 | 10A | Encendido (ON/ACC) - Módulo de control de restricciones (RCM), sensor de clasificación de ocupantes (OCS), indicador de desactivación de la bolsa de aire del pasajero (PADI) | |
| 23 | 15A | Interruptor multifunción (Ráfaga de luces) | |
| 24 | 10A | Encendido (ON/ACC) - Módulo del sistema antirrobo pasivo (PATS), bobina del relé del módulo de control del tren motriz (PCM), bobina del relé de combustible, bobina del relé de la bobina de encendido | |
| 25 | 10A | Sensor de luces automáticas/carga solar, espejos eléctricos, interruptores de bloqueo de puertas (DDM), interruptor de pedal ajustable | |
| 26 | 10A | Encendido (ON/ACC) - tablero de instrumentos analógico, módulo de lámpara de advertencia, LCM, interruptor de cancelación de sobremarcha, bobina del relé del desempañador trasero | |
| 27 | 20A | Encendedor de cigarrillos, OBD II, toma de corriente | |
| 28 | 10A | Luz de freno central elevada (CHMSL) | |
| 29 | 15A | Audio | |
| 30 | 15A | Luces de freno, MFS | |
| 31 | 15A | Luces de emergencia (vehículos que no son de policía) | |
| 31 | 20A | Luces de emergencia (vehículos de policía) | |
| 32 | 10A | Calefactores de espejos, indicador del interruptor del desempañador trasero |

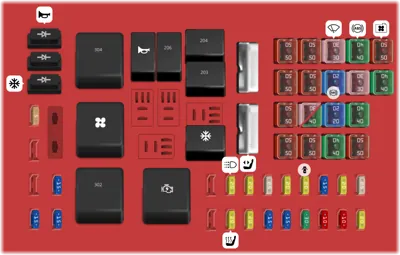

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 20A | Interruptor de encendido (Llave puesta, RUN 1, RUN 2) | |
| 2 | 25A | Interruptor de encendido (RUN/START, RUN/ACC, START) | |
| 3 | 10A | Alimentación de memoria del Módulo de control del tren motriz (PCM) | |
| 4 | 20A | Alimentación del relevador de combustible | |
| 5 | 10A | Módulo de suspensión de aire trasera (RASM), módulo VAPS | |
| 6 | 15A | Regulador del alternador | |
| 7 | 30A | Alimentación del relevador del PCM | |
| 8 | 20A | Módulo de la puerta del conductor (DDM), seguros de puertas | |
| 9 | 15A | Alimentación del relevador de la bobina de encendido | |
| 10 | 20A | Alimentación del relevador del claxon | |
| 11 | 15A | Alimentación del relevador del embrague del aire acondicionado | |
| 12 | 25A | Audio (solo vehículos no policiales) Lámparas de bandeja (solo vehículos policiales) | |
| 13 | 20A | Toma de corriente del panel de instrumentos | |
| 14 | 20A | Interruptor de luces de freno | |
| 15 | 20A | Asientos calefaccionados | |
| 16 | 20A | Módulo de luces de conducción diurna (DRL) | |
| 19 | 15A | Inyectores | |
| 20 | 15A | PCM, sensor de flujo de masa de aire (MAF) | |
| 21 | 15A | Cargas y sensores del tren motriz | |
| 24 | 5A | Silenciador de radio | |
| 101 | 40A | Alimentación del relevador del soplador | |
| 102 | 50A | Ventilador de enfriamiento | |
| 103 | 50A | Alimentación #1 de la caja de fusibles del panel de instrumentos (I/P), fusibles I/P 23, 25, 27 y 31 | |
| 104 | 40A | Alimentación #2 de la caja de fusibles del panel de instrumentos (I/P), fusibles I/P 1, 3, 5, 7 y 9 | |
| 105 | 30A | Alimentación del relevador de arranque | |
| 106 | 40A | Módulo del sistema de frenos antibloqueo (ABS) (Bomba) | |
| 107 | 40A | Alimentación del relevador del desempañador trasero | |
| 108 | 20A | Quemacocos (solo vehículos no policiales) Luces de búsqueda (disponibles solo en vehículos policiales, vehículos de batalla larga [LWB] y vehículos comerciales) | |
| 109 | 20A | Módulo ABS (Válvulas) | |
| 110 | 30A | Módulo del limpiaparabrisas | |
| 111 | 50A | PDB policial o alimentación de batería de accesorios I/P policial (solo vehículos policiales) | |
| 112 | 30A | Compresor de suspensión de aire (solo vehículos no policiales) | |
| 112 | 40A | Alimentación del relevador PDB policial (solo vehículos policiales) | |
| 113 | 50A | Barra de luces policial o alimentación de batería de accesorios de la cajuela policial (solo vehículos policiales) | |
| 114 | 50A | PDB policial o alimentación de batería de accesorios I/P policial (solo vehículos policiales) | |
| 115 | 50A | Toma de corriente trasera o alimentación de batería de accesorios de la cajuela policial (solo vehículos policiales) | |
| 116 | 50A | Alimentación de batería de accesorios I/P policial (solo vehículos policiales) | |
| 117 | 50A | PDB policial o alimentación de batería de accesorios I/P policial (solo vehículos policiales) | |
| 118 | 50A | Toma de corriente trasera o alimentación de batería de accesorios de la cajuela policial (solo vehículos policiales) | |
| 201 | Embrague del aire acondicionado | ||
| 203 | Bobina de encendido | ||
| 204 | PCM | ||
| 206 | Combustible | ||
| 209 | Claxon | ||
| 301 | Arranque | ||
| 302 | Compresor de aire (solo vehículos no policiales) Relevador RUN/ACC (solo vehículos policiales) | ||
| 303 | Soplador | ||
| 304 | Relevador RUN/ACC (ventanas) (solo vehículos no policiales) Relevador RUN/ACC (ventanas y tapa de la cajuela) (solo vehículos policiales) | ||
| 501 | Embrague del aire acondicionado | ||
| 502 | PCM | ||
| 503 | Claxon, pestillo de puerta | ||
| 601 | Asientos eléctricos, lumbar, tapa de la cajuela | ||
| 602 | Relevador RUN/ACC (ventanas) (solo vehículos no policiales) Alimentación del relevador RUN/ACC (ventanas y tapa de la cajuela) (solo vehículos policiales) |
Centro de relés/fusibles de la guantera de la policía
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de accesorios de la policía 1 | ||
| - | Relé de accesorios de la policía 2 | ||
| - | Relé de accesorios de la policía 3 | ||
| - | Relé de tierra conmutada del ajustador, relé del ajustador izquierdo |
