Ford Crown Victoria / Fusibles 2006

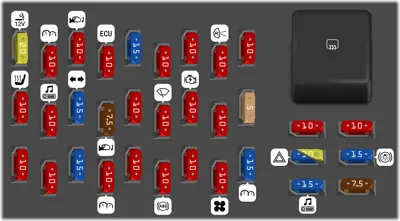

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
- Desempañador trasero
1 15A Lámpara del techo del taxi, Tablero de instrumentos, Módulo de control de iluminación (Iluminación interior)
2 10A Encendido (ON) Módulo de control automático de temperatura electrónico (EATC), interruptor de modo de aire acondicionado [vehículos equipados solo con aire acondicionado manual], bobina de relé del soplador de aire acondicionado
3 10A Módulo EATC (vehículos equipados solo con EATC)
4 10A Encendido (ON) - Módulo de frenos antibloqueo (ABS), Módulo de suspensión trasera de aire (RASM), Dirección asistida variable (VAPS)
5 10A Interruptor de desactivación de control de velocidad, Señal de parada
6 10A Encendido (ON) - Tablero de instrumentos
7 15A LCM (Luces de estacionamiento, Luces de esquina)
8 10A LCM
9 10A LCM (Iluminación del interruptor)
10 5A Encendido (START) - Silencio de audio, PDB de policía [solo vehículos policiales]
11 10A Encendido (ON/ACC) - Bobina de relé de (ventana) [vehículos no policiales] Encendido (ON/ACC) - Bobina de relé de (ventana y tapa de maletero) y bobina de relé de policía ON/ACC [solo vehículos policiales]
12 10A Encendido (START) - Bobina de relé de arranque, DTRS
13 10A Encendido (ON/ACC) - Módulo de limpiaparabrisas
14 10A Encendido (ON) - BTSI (Transmisión de cambio en el piso)
15 7.5A Encendido (ON/ACC) - LCM, Iluminación del interruptor de bloqueo de puerta, Iluminación del interruptor de asiento calefaccionado, Techo solar, Consola superior, Espejo electrocrómico
16 15A Encendido (ON) - Señales de giro
17 10A Encendido (ON/ACC) - Audio
18 10A Encendido (ON) - Interruptor de modo de aire acondicionado [solo aire acondicionado manual], Puerta de mezcla, Módulos de asiento calefaccionado
19 10A LCM (Luz de cruce izquierda)
20 10A Encendido (ON/START) - Luces de reversa
21 10A LCM (Luz de cruce derecha)
22 10A Encendido (ON/START) - Módulo de control de restricción (RCM), Sensor de clasificación de ocupantes (OCS), Indicador de desactivación del airbag del pasajero (PADI)
23 15A Interruptor multifunción (Flash-to-pass), LCM (Luces altas)
24 10A Encendido (ON/START) - Módulo del sistema antirrobo pasivo (PATS), Bobina de relé del módulo de control del tren motriz (PCM), Bobina de relé de combustible, Bobina de relé de encendido
25 10A Sensor de luz automática/carga solar, Espejos eléctricos, Interruptores de bloqueo de puerta, Interruptor de espejo, Interruptor de teclado, Interruptor de tapa de maletero, Interruptor de pedal ajustable, DDM
26 10A Encendido (ON/START) - Tablero de instrumentos, LCM, Interruptor de cancelación de sobremarcha, Bobina de relé del desempañador trasero
27 20A Encendedor de cigarros, OBD II
28 7.5A Luz de freno central elevada (CHMSL)
29 15A Audio
30 15A MFS, Luces de freno
31 15A Luces de emergencia [vehículos no policiales]
31 20A Luces de emergencia [vehículos policiales]
32 10A Calentadores de espejo, Indicador del interruptor del desempañador trasero
33 10A Encendido (ON/START), Módulo de supresión de incendios (si está equipado) [solo vehículos policiales]

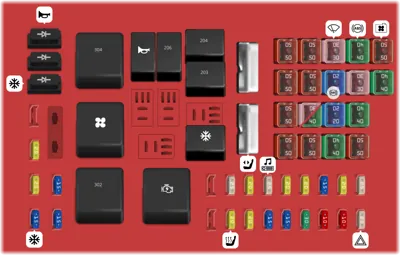

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 25A Interruptor de encendido (Llave en, RUN 1, RUN 2), Luces de emergencia
2 25A Interruptor de encendido (RUN/START, RUN/ACC, START)
3 10A Módulo de Control del Tren Motriz (PCM) alimentación de memoria
4 20A Alimentación del relé de combustible
5 10A Módulo de Suspensión de Aire Trasera (RASM), módulo VAPS
6 15A Regulador del alternador
7 30A Alimentación del relé PCM
8 20A Módulo de la Puerta del Conductor (DDM)
9 15A Alimentación del relé de la bobina de encendido
10 20A Alimentación del relé de la bocina
11 15A Alimentación del relé del embrague del aire acondicionado
12 25A Audio
13 20A Toma de corriente del panel de instrumentos
14 20A Interruptor de la luz de freno
15 20A Asientos calefaccionados
16 25A Luces de bandeja [Solo vehículos policiales]
19 15A Inyectores
20 15A PCM, Sensor de Flujo de Aire Masivo (MAF), IAT
21 15A Cargas y sensores del tren motriz, bobina del relé del embrague del aire acondicionado
22 20A Salidas PDB de policía [Solo vehículos policiales]
23 20A Salidas PDB de policía [Solo vehículos policiales]
101 40A Alimentación del relé del ventilador
102 50A Ventilador de enfriamiento
103 50A Alimentación de la caja de fusibles del tablero de instrumentos (I/P) #1, fusibles I/P 19, 21, 23, 25 y 27
104 40A Alimentación de la caja de fusibles del tablero de instrumentos (I/P) #2, fusibles I/P 1, 3, 5, 7, 8 y 9
105 30A Alimentación del relé del arrancador
106 40A Módulo del Sistema de Frenos Antibloqueo (ABS) (Bomba)
107 40A Alimentación del relé del desempañador trasero
108 20A Techo corredizo [solo vehículos no policiales] Focos [disponible en vehículos policiales, vehículos de larga distancia entre ejes [LWB] y vehículos comerciales solamente]
109 20A Módulo ABS (Válvulas)
110 30A Módulo del limpiaparabrisas
111 50A Alimentación de la batería de accesorios del PDB de policía o del I/P de policía [Solo vehículos policiales]
112 30A Compresor de suspensión de aire [solo vehículos no policiales]
112 40A Alimentación del relé del PDB de policía [Solo vehículos policiales]
113 50A Barra de luces de policía o alimentación de batería de accesorios del maletero de policía [Solo vehículos policiales]
114 50A Alimentación de la batería de accesorios del PDB de policía o del I/P de policía [Solo vehículos policiales]
115 50A Toma de corriente trasera o alimentación de batería de accesorios del maletero de policía [Solo vehículos policiales]
116 50A Alimentación de batería de accesorios del I/P de policía [Solo vehículos policiales]
117 50A Alimentación de la batería de accesorios del PDB de policía o del I/P de policía [Solo vehículos policiales]
118 50A Toma de corriente trasera o alimentación de batería de accesorios del maletero de policía [Solo vehículos policiales]
201 Embrague del aire acondicionado
203 Bobina de encendido
204 PCM
206 Combustible
209 Bocina
301 Arrancador
302 Compresor de aire [solo vehículos no policiales] Relé RUN/ACC [Solo vehículos policiales]
303 Ventilador
304 Relé RUN/ACC (ventanas) [solo vehículos no policiales] Relé RUN/ACC (ventanas y tapa del maletero) [solo vehículos policiales]
501 Embrague del aire acondicionado
502 PCM
503 Bocina, Cerradura de puerta
601 Asientos eléctricos, Lumbar, Tapa del maletero [Solo vehículos policiales]
602 Relé RUN/ACC (ventanas) [solo vehículos no policiales] Alimentación del relé RUN/ACC (ventanas y tapa del maletero) [solo vehículos policiales]
