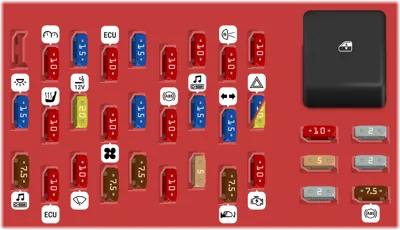

Panel de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de ventanas, Tapa del maletero (solo vehículos policiales) | ||
| 1 | 10A | Encendido (ARRANQUE) - Bobina del relé de arranque, DTRS | |
| 2 | 7.5A | Espejos eléctricos, Interruptores de bloqueo de puertas, Interruptor de espejos, Interruptor de teclado, Interruptor de la tapa del maletero, DDM, tablero de instrumentos | |
| 3 | 5A | Encendido (ARRANQUE) - Silenciador de audio, Caja de fusibles en el motor de policía (solo vehículos policiales) | |
| 4 | 10A | LCM (iluminación de interruptores), Sensor de luces automáticas | |
| 5 | 7.5A | Encendido (ENCENDIDO/ACC) - LCM | |
| 6 | 7.5A | LCM | |
| 7 | 10A | Encendido (ENCENDIDO/ACC) - Módulo del limpiaparabrisas | |
| 8 | 10A | Módulo de control electrónico automático de temperatura (EATC) (solo vehículos equipados con EATC) | |
| 9 | 7.5A | Encendido (ENCENDIDO/ACC) - Iluminación del interruptor de bloqueo de puertas, Iluminación del interruptor de asientos calefaccionados, Techo solar, Consola superior, Radio, Antena, Espejo electrocromático, Bobina del relé de ventanas (solo vehículos no policiales), Bobina del relé de ventanas y tapa del maletero y bobina del relé de ENCENDIDO/ACC de policía (solo vehículos policiales) | |
| 10 | 15A | Luces de emergencia (solo vehículos no policiales) | |
| 10 | 20A | Luces de emergencia (solo vehículos policiales) | |
| 11 | 15A | Encendido (ENCENDIDO) - Luces de giro | |
| 12 | 15A | Audio | |
| 13 | 10A | Encendido (ENCENDIDO) - Módulo del sistema de frenos antibloqueo (ABS), Módulo de suspensión neumática trasera (RASM), Dirección asistida variable (VAPS), tablero de instrumentos | |
| 14 | 15A | Taxi, Pedales ajustables | |
| 15 | 10A | Encendido (ENCENDIDO) - Módulo EATC, Interruptor de modo de aire acondicionado (solo vehículos equipados con aire acondicionado manual), Bobina del relé del soplador de aire acondicionado | |
| 16 | 20A | Encendedor de cigarrillos, OBD II | |
| 17 | 10A | Encendido (ENCENDIDO) - Interruptor de modo de aire acondicionado (vehículos equipados con aire acondicionado manual), Puerta de mezcla, Módulos de asientos calefaccionados, BTSI (Transmisión con palanca al piso) | |
| 18 | 15A | Módulo de control de iluminación (luces interiores) | |
| 19 | 10A | LCM (Luz de cruce izquierda) | |
| 20 | 10A | Encendido (ENCENDIDO/ARRANQUE) - luces de reversa | |
| 21 | 10A | LCM (Luz de cruce derecha) | |
| 22 | 10A | Encendido (ENCENDIDO/ARRANQUE) - Módulo de control de restricciones (RCM), Sensor de clasificación de ocupantes (OCS), Indicador de desactivación del airbag del pasajero (PADI) | |
| 23 | 15A | Interruptor multifunción (Ráfagas de luz), LCM (Luces altas) | |
| 24 | 10A | Encendido (ENCENDIDO/ARRANQUE) - Módulo del sistema antirrobo pasivo (PATS), Bobina del relé del módulo de control del tren motriz (PCM), Bobina del relé de combustible, Bobina del relé de la bobina de encendido | |
| 25 | 15A | LCM (Luces de estacionamiento, luces de matrícula) | |
| 26 | 10A | Encendido (ENCENDIDO/ARRANQUE) - tablero de instrumentos, LCM, Interruptor de cancelación de sobremarcha | |
| 28 | 7.5A | Señal de freno, LCM (BTSI), ABS | |
| 29 | 2A | Entrada de luces de emergencia (solo vehículos policiales) | |
| 30 | 2A | Ahorrador de batería (solo vehículos policiales) | |
| 31 | 5A | Llave puesta (LCM) | |
| 32 | 2A | Salida de luces de emergencia (solo vehículos policiales) | |
| 33 | 10A | Encendido (ENCENDIDO/ARRANQUE), Módulo de supresión de incendios (si está equipado) (solo vehículos policiales) |

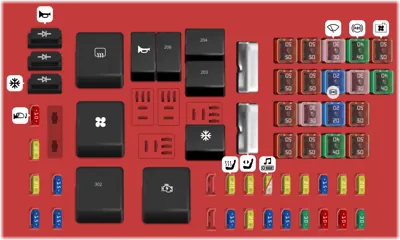

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 30A | Interruptor de encendido | |
| 2 | 20A | Techo solar, Luces de búsqueda (solo vehículos policiales) | |
| 3 | 10A | Alimentación de memoria del Módulo de Control del Tren Motriz (PCM), Ventilación del cánister | |
| 4 | 20A | Alimentación del relé de combustible | |
| 5 | 10A | Módulo de suspensión de aire trasera (RASM), Módulo VAPS | |
| 6 | 15A | Regulador del alternador | |
| 7 | 30A | Alimentación del relé del PCM | |
| 8 | 20A | Módulo de la puerta del conductor (DDM) | |
| 9 | 15A | Alimentación del relé de la bobina de encendido | |
| 10 | 20A | Alimentación del relé de la bocina | |
| 11 | 15A | Alimentación del relé del embrague del aire acondicionado | |
| 12 | 20A | Audio (Subwoofer) | |
| 12 | 25A | Luces de la bandeja (solo vehículos policiales) | |
| 13 | 20A | Toma de corriente del panel de instrumentos | |
| 14 | 20A | Interruptor de luces de freno | |
| 15 | 15A | Alimentación de batería para accesorios policiales 1 (solo vehículos policiales) | |
| 16 | 20A | Asientos calefaccionados, Alimentación de batería para accesorios policiales 2 (solo vehículos policiales) | |
| 19 | 15A | Inyectores | |
| 20 | 15A | PCM | |
| 21 | 15A | Cargas y sensores del tren motriz | |
| 22 | 20A | Salidas de la PDB policial (solo vehículos policiales) | |
| 23 | 20A | Salidas de la PDB policial (solo vehículos policiales) | |
| 24 | 10A | Espejos calefaccionados, Indicador de desempañador trasero | |
| 101 | 40A | Alimentación del relé del soplador | |
| 102 | 50A | Ventilador de enfriamiento | |
| 103 | 50A | Alimentación #1 de la caja de fusibles del panel de instrumentos (I/P), fusibles I/P 10, 12, 14, 16 y 18 | |
| 104 | 50A | Alimentación #2 de la caja de fusibles del panel de instrumentos (I/P), fusibles I/P 2, 4, 6, 8, 19, 21, 23 y 25 | |
| 105 | 30A | Alimentación del relé de arranque | |
| 106 | 40A | Módulo del sistema de frenos antibloqueo (ABS) (Bomba) | |
| 107 | 40A | Alimentación del relé del desempañador trasero | |
| 108 | 20A | Alimentación de batería para accesorios policiales 3 (solo vehículos policiales) | |
| 109 | 20A | Módulo ABS (Válvulas) | |
| 110 | 30A | Módulo del limpiaparabrisas | |
| 111 | 50A | PDB policial o alimentación de batería para accesorios policiales (solo vehículos policiales) | |
| 112 | 30A | Compresor de suspensión de aire (solo vehículos no policiales) | |
| 113 | 50A | Barra de luces policial o alimentación de batería para accesorios del panel lateral derecho policial (solo vehículos policiales) | |
| 114 | 50A | PDB policial o alimentación de batería para accesorios policiales (solo vehículos policiales) | |
| 115 | 50A | Toma de corriente trasera o alimentación de batería para accesorios del panel lateral derecho policial (solo vehículos policiales) | |
| 116 | 50A | Alimentación de batería para accesorios policiales (solo vehículos policiales) | |
| 117 | 50A | PDB policial o alimentación de batería para accesorios policiales (solo vehículos policiales) | |
| 118 | 50A | Toma de corriente trasera o alimentación de batería para accesorios del panel lateral derecho policial (solo vehículos policiales) | |
| 201 | Embrague del aire acondicionado | ||
| 203 | Bobina de encendido | ||
| 204 | PCM | ||
| 206 | Combustible | ||
| 209 | Bocina | ||
| 301 | Arranque | ||
| 302 | Compresor de aire (solo vehículos no policiales) Relé RUN/ACC (solo vehículos policiales) | ||
| 303 | Soplador | ||
| 304 | Relé del desempañador trasero | ||
| 501 | Embrague del aire acondicionado | ||
| 502 | PCM | ||
| 503 | Bocina, Pestillo de puerta | ||
| 601 | Asientos eléctricos, Lumbar, Tapa del maletero (solo vehículos policiales) | ||
| 602 | Relé RUN/ACC (ventanas) (solo vehículos no policiales) o alimentación del relé RUN/ACC (ventanas y tapa del maletero) (solo vehículos policiales) |
