Tablero de fusibles del compartimiento de pasajeros

N°	A	Descripción
-		Relevador de ventanas, cajuela (solo vehículos policiales)
1	10A	Encendido (START): bobina del relevador del motor de arranque, DTRS
2	7.5A	Espejos eléctricos, interruptores de bloqueo de las puertas, interruptor de espejos, interruptor del teclado, interruptor de la cajuela, DDM, grupo de instrumentos
3	5A	Encendido (START): silenciar audio, PDB policial (solo vehículos policiales)
4	10A	LCM (iluminación del interruptor), sensor de encendido automático de luces
5	7.5A	Encendido (ON/ACC) LCM
6	7.5A	LCM
7	10A	Encendido (ON/ACC): módulo del limpiador
8	10A	Módulo de control electrónico doble automático de temperatura (EATC) (solo vehículos ocupados con EATC)
9	7.5A	Encendido (ON/ACC): iluminación del interruptor de bloqueo de las puertas, iluminación del interruptor del asiento térmico, toldo corredizo, consola de toldo, radio, antena, espejo electrocromático, bobina del relevador de la ventana (sólo vehículos no policiales), bobina del relevador de la ventana y cajuela y bobina del relevador ON/ACC policial (sólo vehículos policiales)
10	15A	Emergencia (sólo vehículos no policiales)
10	20A	Emergencia (sólo vehículos policiales)
11	15A	Encendido (ON): direccionales
12	15A	Audio
13	10A	Encendido (ON): módulo del Sistema de frenos antibloqueo (ABS), Módulo de suspensión de aire trasero (RASM), Dirección hidráulica de asistencia variable (VAPS), grupo de instrumentos
14	15A	Taxi, pedales ajustables
15	10A	Encendido (ON): módulo EATC, interruptor de modo de A/A (sólo vehículos equipados con A/A manual), bobina del relevador del ventilador de A/A
16	20A	Encendedor, OBD II
17	10A	Encendido (ON): interruptor de modo de A/A (vehículos equipados con A/A manual), combinación de puertas, módulos de asientos térmicos, BTSI (transmisión del cambio a piso)
18	15A	Módulo de control de luces (iluminación interior)
19	10A	LCM (Luz baja del lado derecho)
20	10A	Encendido (ON/START): luces de reversa
21	10A	LCM (Luz baja del lado derecho)
22	10A	Encendido (ON/START): Módulo de control de los sistemas de seguridad (RCM), Sensor de clasificacion del ocupante (OCS), Indicador de desactivacion de la bolsa de aire del pasajero (PADI)
23	15A	Interruptor de multifunción (Destello para rebasar), LCM (Luces altas)
24	10A	Encendido (ON/START): módulo del Sistema antirrobo pasivo (PATS), bobina del relevador del Módulo de control del tren motriz (PCM), bobina del relevador del combustible, bobina del relevador de la bobina del encendido
25	15A	LCM (luces de estacionamiento, luces de placa)
26	10A	Encendido (ON/START): grupo de instrumentos, LCM, interruptor de cancelación de sobremarcha
28	7.5A	Señal de freno, LCM (BTSI), ABS
29	2A	Emergencia in (sólo vehículos policiales)
30	2A	Economizador de batería (sólo vehículos policiales)
31	5A	Key in (LCM)
32	2A	Emergencia ext (sólo vehículos policiales)
33	10A	Encendido (ON/START), módulo de supresion de fuego (si está instalado) (sólo vehículos policiales)

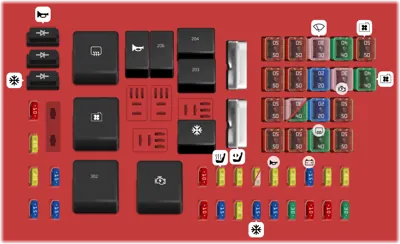

Caja de distribución eléctrica

N°	A	Descripción
1	30A	Interruptor de encendido
2	20A	Toldo corredizo, luces de localización (sólo vehículos policiales)
3	10A	Mantenimiento de energía del módulo de control del tren motriz (PCM), ventilación del canister
4	20A	Alimentación del relevador de combustible
5	10A	Módulo de suspensión de aire trasero (RASM), módulo VAPS
6	15A	Alternador y regulador
7	30A	Alimentación del relevador de PCM
8	20A	Módulo de puerta del conductor (DDM)
9	15A	Alimentación del relevador de la bobina de encendido
10	20A	Alimentación del relevador del claxon
11	15A	Alimentación del relevador del clutch de A/A
12	20A	Audio (bocina de graves auxiliar)
12	25A	Luces de charola (sólo vehículos policiales)
13	20A	Tomacorriente del tablero de instrumentos
14	20A	Interruptor de la luz de alto
15	15A	Alimentación de la batería del accesorio policial (sólo vehículos policiales)
16	20A	Asientos térmicos, Alimentación de la batería del accesorio policial 2 (sólo vehículos policiales)
17	10A	R/A comercial
18	10A	R/A comercial
19	15A	Inyectores
20	15A	PCM
21	15A	Cargas y sensores del tren motriz
22	20A	Salidas de PDB policial (sólo vehículos policiales)
23	20A	Salidas de PDB policial (sólo vehículos policiales)
24	10A	Espejos térmicos, indicador del desempañador trasero
101	40A	Alimentación del relevador del ventilador
102	50A	Ventilador de enfriamiento
103	50A	Alimentación de la caja de fusibles del panel de instrumentos (I/P) #1, fusibles I/P 10, 12, 14, 16 y 18
104	50A	Alimentación de la caja de fusibles del panel de instrumentos (I/P) # #2, fusibles I/P 2, 4, 6, 8, 19, 21, 23 y 25
105	30A	Alimentación del relevador del motor de arranque
106	40A	Módulo del sistema de frenos antibloqueo (ABS) (bomba)
107	40A	Alimentación del relevador del desempañador trasero
108	20A	Alimentación de la batería del accesorio policial 3 (sólo vehículos policiales)
109	20A	Módulo ABS (válvulas)
110	30A	Módulo del limpiador
111	50A	PDB policial 0 alimentación de la batería del accesorio policial (sólo vehículos policiales)
112	30A	Compresor de la suspensión de aire (solo vehículos no policiales)
112	40A	Alimentación del relevador PDB policial (solo vehículos policiales)
113	50A	Alimentación de la batería de los accesorios de la barra de la luz policial 0 del panel de protección del lado derecho policial (sólo vehículos policiales)
114	50A	PDB policial 0 alimentación de la batería del accesorio policial (sólo vehículos policiales)
115	50A	Tomacorriente trasero 0 alimentación de la batería de los accesorios del panel de protección del lado derecho policial (sólo vehículos policiales)
116	50A	Alimentación de la batería del accesorio policial (sólo vehículos policiales)
117	50A	PDB policial 0 alimentación de la batería del accesorio policial (sólo vehículos policiales)
118	50A	Tomacorriente trasero 0 alimentación de la batería de los accesorios del panel de proteccion del lado derecho policial (sólo vehículos policiales)
201		Clutch de A/A
203		Bobina de encendido
204		PCM
206		Combustible
209		Claxon
301		Motor de arranque
302		Compresor de aire (sólo vehículos no policiales) / Relevador RUN/ACC (sólo vehículos policiales)
303		Ventilador
304		Relevador del desempañador trasero
501		Clutch de A/A
502		PCM
503		Claxon, seguro de las puertas
601		Asientos eléctricos, lumbar, cajuela (solo vehículos policiales)
602		Relevador RUN/ACC (ventanas) (sólo vehículos no policiales) / Alimentación del relevador RUN/ACC (ventanas y cajuela) (sólo vehículos policiales)
