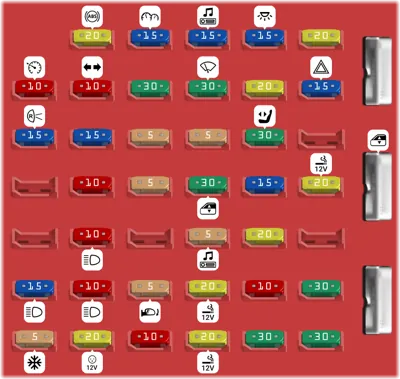

Panel de fusibles del compartimiento de pasajeros

N°	A	Descripción
1	20A	Módulo 4WABS
2	15A	Luz de advertencia de freno, tablero de instrumentos, Timbre de advertencia, Relé 4WABS, Indicadores de advertencia, Interruptor de advertencia de bajo vacío [Solo diésel]
3	15A	Interruptor principal de luces, Módulo RKE, Radio, Iluminación del tablero, VCP y pantallas de video, Consola superior
4	15A	Seguros eléctricos con RKE, Entrada iluminada, Timbre de advertencia, Vehículo modificado, Interruptor principal de luces, Luces de cortesía
5	20A	Módulo RKE, Interruptores de seguros eléctricos, Bloqueo de memoria, Seguros eléctricos con RKE
6	10A	Bloqueo de cambio de freno, Control de velocidad, Módulo DRL
7	10A	Interruptor multifunción, Luces direccionales
8	30A	Condensador(es) de radio, Bobina de encendido, Diodo PCM, Relé de alimentación PCM, Calentador de combustible [Solo diésel], Relé de bujía incandescente [Solo diésel]
9	30A	Módulo de control del limpiaparabrisas, Motor del limpiaparabrisas
10	20A	Interruptor principal de luces, Luces de estacionamiento, Luz de matrícula (luces externas), Interruptor multifunción (ráfagas)
11	15A	Interruptor de presión de freno, Interruptor multifunción (luces de emergencia), Interruptor de luces de freno, Luces de freno
12	15A	Sensor de rango de transmisión (TR), luces de reversa, Relé de batería auxiliar
13	15A	Actuador de la compuerta de mezcla, Calefactor de aire acondicionado, Interruptor selector de función
14	5A	Tablero de instrumentos (indicador de bolsa de aire y carga)
15	5A	Relé de carga de batería del remolque
16	30A	Asientos eléctricos
19	10A	Monitor de diagnóstico de bolsa de aire
20	5A	Interruptor de cancelación de sobremarcha
21	30A	Ventanas eléctricas*
22	15A	Radio con memoria de alimentación, Unidad de control del asiento trasero, Pantalla de video
23	20A	Encendedor de cigarrillos, Conector de enlace de datos (DLC)
25	10A	Faro izquierdo (luz baja)
27	5A	Radio
28	20A	Enchufe de alimentación
30	15A	Faros (indicador de luz alta), DRL10A
31	10A	Faro derecho (luz baja), DRL
32	5A	Espejos eléctricos
33	20A	Toma de corriente #2
34	10A	Sensor de rango de transmisión (TR)
35	30A	Módulo RKE
36	5A	(Tablero, aire acondicionado, Iluminación, Radio), Conjunto de la columna de dirección
37	20A	Toma de corriente trasera
38	10A	Monitor de diagnóstico de bolsa de aire
39	20A	Toma de corriente #1
40	30A	Vehículo modificado
41	30A	Vehículo modificado
43		Ventanas eléctricas*

Caja de fusibles en el motor

N°	A	Descripción
-		Relé de luces de posición
-		Relé de la luz de freno
-		Relé de luces de reversa del remolque
-		Relé de luces de marcha del remolque
-		Relé de carga de la batería del remolque
-		Relé IDM [Solo diésel], relé del embrague del aire acondicionado (solo 4.2L)
-		Relé del PCM
-		Relé del motor del ventilador
-		Relé de la bocina
-		Relé de la bomba de combustible
4	10A	Memoria de Mantenimiento Activo del Módulo de Control del Tren Motriz (PCM), tablero de instrumentos, Voltímetro
5	10A	Señal de giro derecha del remolque
6	10A	Señal de giro izquierda del remolque
7	20A	Luces de gálibo
8	60A	Fusibles I/P 4, 5, 10, 11, 16, 22, 23, 28, 32, 38
9	30A	Relé de alimentación del PCM, fusible 4 del compartimiento del motor
10	60A	Relé de batería auxiliar, fusibles 14, 22 del compartimiento del motor
11	30A	Relé IDM [Solo diésel]
12	60A	Fusibles 25, 27 del compartimiento del motor
13	50A	Relé del motor del ventilador (motor del ventilador)
14	30A	Relé de luces de marcha del remolque, relé de luces de reversa del remolque
15	40A	Interruptor principal de luces, Luces de Circulación Diurna (DRL)
16	50A	Relé del motor del ventilador auxiliar
17	30A	Relé de la bomba de combustible
18	60A	Fusibles I/P 33, 37, 39, 40, 41
19	60A	Módulo 4WABS
20	20A	Controlador de freno eléctrico
21	50A	Alimentación del vehículo modificado
22	40A	Relé de carga de la batería del remolque, vehículos modificados
23	60A	Interruptor de encendido, panel de fusibles
24	30A	Válvulas del tanque de gas natural (solo GNV)
25	20A	Módulo GNV (solo GNV)
26	10A	Embrague del aire acondicionado (solo 4.2L)
27	15A	Módulo DRL, relé de la bocina
28		Diodo del PCM
