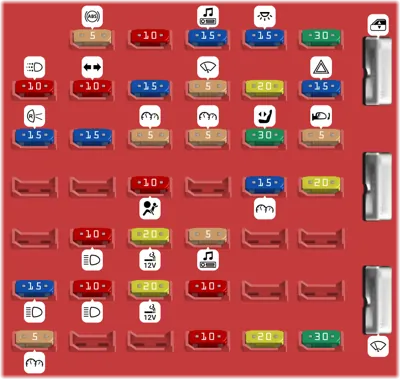

Panel de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Módulo del Sistema de Frenos Antibloqueo en las 4 Ruedas (4WABS) | |
| 2 | 10A | Entrada Remota sin Llave (RKE), cancelación O/D, módulo IVD | |
| 3 | 15A | Computadora de viaje, Radio, Consola superior | |
| 4 | 15A | Luces de cortesía | |
| 5 | 30A | Interruptores de cerraduras eléctricas, Cerraduras eléctricas sin RKE | |
| 6 | 10A | Bloqueo de cambio de freno, Módulo de Luces de Circulación Diurna (DRL) | |
| 7 | 10A | Interruptor multifunción, Luces direccionales | |
| 8 | 15A | Condensador(es) de radio, Bobina de encendido, Diodo del Módulo de Control del Tren Motriz (PCM), Relé de alimentación del PCM | |
| 9 | 5A | Módulo de control del limpiaparabrisas | |
| 10 | 20A | Interruptor principal de luces, Luces de estacionamiento, Luz de matrícula (luces externas), Interruptor multifunción (ráfaga de luces), BSM | |
| 11 | 15A | Interruptor multifunción (luces de emergencia), Interruptor de luces de freno, Luces de freno, Relé IVD | |
| 12 | 15A | Luces de reversa, Relé de batería auxiliar [solo motor de gasolina] | |
| 13 | 15A | Actuador de la compuerta de mezcla, Interruptor selector de función | |
| 14 | 5A | Tablero de instrumentos | |
| 15 | 5A | Relé de carga de batería del remolque, Tablero de instrumentos, BSM | |
| 16 | 30A | Asientos eléctricos | |
| 17 | 5A | Espejos eléctricos | |
| 20 | 10A | Sistemas de retención | |
| 22 | 15A | Radio con memoria de alimentación, Relé de ahorro de batería, Tablero de instrumentos, Relé de luces de cortesía, Relé de retardo de accesorios | |
| 23 | 20A | Cerraduras eléctricas con RKE | |
| 25 | 10A | Faro izquierdo (luz baja) | |
| 26 | 20A | Encendedor de cigarrillos, Diagnóstico | |
| 27 | 5A | Radio | |
| 30 | 15A | Faros (indicador de luz alta) | |
| 31 | 10A | Faro derecho (luz baja) | |
| 32 | 20A | Toma de corriente n.º 1 (panel de instrumentos) | |
| 33 | 10A | Relé de arranque | |
| 36 | 5A | Iluminación del tablero de instrumentos | |
| 39 | 10A | Freno eléctrico de remolque, Luz de Freno Central Elevada (CHMSL), Luces de freno | |
| 40 | 20A | Toma de corriente n.º 2 (posición de asiento de la 2.ª fila - lado del conductor) | |
| 41 | 30A | Vehículo modificado | |
| 42 | Ventanas eléctricas | ||
| 44 | Limpiaparabrisas/lavaparabrisas |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba de combustible | ||
| - | Relé de la bocina | ||
| - | Relé de luces de reversa del remolque | ||
| - | Relé de luces de circulación del remolque | ||
| - | Relé de carga de la batería del remolque | ||
| - | Relé IDM [solo diésel], IVD [solo gasolina] | ||
| - | Relé del PCM | ||
| - | Relé del motor del soplador | ||
| - | Relé de retardo de accesorios | ||
| - | Relé de arranque | ||
| 1 | Diodo del Módulo de Control del Tren de Potencia (PCM) | ||
| 2 | Diodo de la batería auxiliar | ||
| 3 | 15A | Módulo de Luces de Circulación Diurna (DRL), embrague del aire acondicionado | |
| 4 | 5A | PCV calefaccionado (motores de gasolina de 4.6L y 6.8L) | |
| 5 | 15A | Relé de la bocina | |
| 7 | 60A | Interruptor de encendido, Retardo de accesorios | |
| 8 | 40A | Relé de carga de la batería del remolque | |
| 9 | 50A | Alimentación del vehículo modificado | |
| 10 | 30A | Controlador de freno eléctrico | |
| 11 | 60A | Sistema de Frenos Antibloqueo en las 4 Ruedas (4WABS) | |
| 11 | 40A | AdvanceTrac R con RSC | |
| 12 | 60A | Fusibles I/P 29, 34, 35, 40 y 41 | |
| 13 | 20A | Relé de la bomba de combustible | |
| 14 | 50A | Relé del soplador auxiliar | |
| 15 | 30A | Interruptor principal de luces | |
| 16 | 20A | Inyectores [motores de gasolina] | |
| 17 | 50A | Relé del motor del soplador (motor del soplador) | |
| 18 | 60A | Fusibles del compartimiento del motor 3, 5 y 26, Fusibles del tablero de instrumentos 26 y 32, Relé de arranque | |
| 19 | 50A | Relé IDM [solo motor diésel] | |
| 19 | 40A | AdvanceTrac® con RSC [solo motores de gasolina] | |
| 20 | 60A | Relé de la batería auxiliar [solo motor de gasolina], Fusibles PDB 8 y 24 | |
| 21 | 30A | Relé de alimentación del PCM, Fusible PDB 27 | |
| 22 | 60A | Fusibles I/P 4, 5, 10, 11, 16, 17, 22 y 23, Disyuntor 44 | |
| 23 | 10A | Campo del alternador [solo motor diésel] | |
| 23 | 20A | CMS, HEGOS, MAF, EGR, Relé del embrague del aire acondicionado [solo motor de gasolina] | |
| 24 | 20A | Relés de luces de circulación y luces de reversa del remolque | |
| 26 | 20A | Señales de giro del remolque | |
| 27 | 10A | Mantenimiento de alimentación del PCM, Ventilación del recipiente [solo motor de gasolina] |
Módulos de relé Módulo de relé del tablero de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Luces interiores | ||
| 2 | Abierto | ||
| 3 | Abierto | ||
| 4 | Ahorro de batería |
Módulos de relé Módulo de relé del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Luz de reversa del PCM | ||
| 2 | Control del aire acondicionado | ||
| 3 | Remolque de tráiler, giro a la derecha | ||
| 4 | Remolque de tráiler, giro a la izquierda |
