Ford E-350 / Fusibles 1998

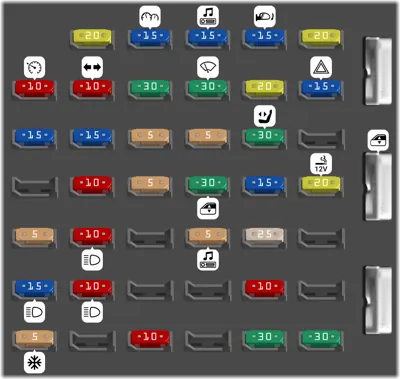

Panel de fusibles del compartimento de pasajeros

Panel de fusibles del compartimento de pasajeros
N°ADescripción
1 20A Módulo RABS/4WABS
2 15A Diodo/Resistor de advertencia de freno, Tablero de instrumentos, Alarma de advertencia, Relé 4WABS, Indicadores de advertencia
3 15A Interruptor principal de luces, Módulo RKE, Radio
4 15A Cierres eléctricos con RKE, Entrada iluminada, Alarma de advertencia, Vehículo modificado, Espejos eléctricos, Interruptor principal de luces, Luces de cortesía
5 20A Módulo RKE, Interruptores de cierre eléctrico, Bloqueo de memoria, Cierres eléctricos con RKE
6 10A Interbloqueo de cambio, Control de velocidad, Módulo DRL
7 10A Interruptor multifunción, Señales de giro
8 30A Capacitor(es) de radio, Bobina de encendido, Diodo PCM, Relé de potencia PCM, Calentador de combustible, Relé de bujía incandescente [Diesel]
9 30A Módulo de control del limpiaparabrisas, Motor del limpiaparabrisas
10 20A Interruptor principal de luces, (Luces externas) Interruptor multifunción (Flash-to-pass)
11 15A Interruptor de presión de freno, Interruptor multifunción (Intermitentes), RABS, Interruptor de posición del pedal de freno
12 15A Sensor de rango de transmisión (TR), Relé de batería auxiliar
13 15A Actuador de puerta de mezcla, Interruptor selector de funciones
14 5A Tablero de instrumentos (Indicador de airbag y carga)
15 5A Relé de carga de batería del remolque.
16 30A Asientos eléctricos
19 10A Monitor de diagnóstico de airbag
20 5A Interruptor de cancelación de sobremarcha
21 30A Ventanas eléctricas*
22 15A Radio de memoria eléctrica
23 20A Encendedor de cigarros, Conector de enlace de datos (DLC)
24 5A Módulo de entrada iluminada
25 10A Faros delanteros izquierdos (Luz baja)
27 5A Radio
28 25A Toma de corriente
30 15A Faros delanteros (Indicador de luz alta), DRL
31 10A Faros delanteros derechos (Luz baja), DRL
34 10A Sensor de rango de transmisión (TR)
36 5A (Tablero, aire acondicionado, Iluminación, Radio), Conjunto de columna de dirección
38 10A Monitor de diagnóstico de airbag
40 30A Vehículo modificado
41 30A Vehículo modificado
43 Ventanas eléctricas*

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Relé de luces de reversa del remolque
- Relé de luces de marcha del remolque
- Relé de carga de batería del remolque
- Relé IDM
- Relé del PCM
- Relé del motor del ventilador
- Relé de bocina
- Relé de la bomba de combustible, Relé IDM [Diésel]
4 10A Memoria de retención del PCM, Tablero de instrumentos
5 10A Señal de giro del remolque derecho
6 10A Señal de giro del remolque izquierdo
8 60A Fusibles del tablero 5, 11, 23, 38, 4, 10, 16, 22, 28
9 30A Relé de potencia del PCM, Fusible del compartimento del motor 4
10 60A Relé de batería auxiliar, Fusibles del compartimento del motor 14, 22
11 30A Relé IDM (Vehículos de 1998 1/2)
12 60A Fusibles del compartimento del motor 26, 27
13 50A Relé del motor del ventilador (Motor del ventilador)
14 30A Relé de luces de marcha del remolque, Relé de luces de reversa del remolque
15 40A Interruptor principal de luces
16 50A Módulo RKE, Relé del motor del ventilador auxiliar
17 30A Relé de la bomba de combustible, IDM [Diésel]
18 60A Fusibles del tablero 40, 41
19 60A Módulo 4WABS
20 20A Controlador de freno eléctrico
21 50A Potencia de vehículo modificado
22 40A Relé de carga de batería del remolque (Solo vehículos modificados)
23 60A Interruptor de encendido
25 20A Módulo NGV
26 10A Generador/Regulador de voltaje [Solo diésel]
27 15A Módulo DRL, Relé de bocina
28 Diodo del PCM
