Ford E-350 / Fusibles 2000

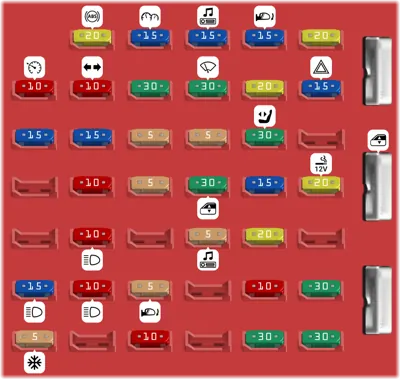

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
1 20A Módulo 4WABS
2 15A Diodo/Resistor de Advertencia de Freno, tablero de instrumentos, Timbre de Advertencia, Relé 4WABS, Indicadores de Advertencia
3 15A Interruptor Principal de Luces, Módulo RKE, Radio
4 15A Seguros Eléctricos con RKE, Entrada Iluminada, Timbre de Advertencia, Vehículo Modificado, Espejos Eléctricos, Interruptor Principal de Luces, Luces de Cortesía
5 20A Módulo RKE, Interruptores de Seguros Eléctricos, Bloqueo de Memoria, Seguros Eléctricos con RKE
6 10A Bloqueo de Palanca de Cambios, Control de Velocidad, Módulo DRL
7 10A Interruptor Multifunción, Luces Direccionales
8 30A Condensador(es) de Radio, Bobina de Encendido, Diodo PCM, Relé de Alimentación PCM, Calentador de Combustible, Relé de Bujías de Incandescencia [Solo Diésel]
9 30A Módulo de Control del Limpiaparabrisas, Motor del Limpiaparabrisas
10 20A Interruptor Principal de Luces, (Luces Externas) Interruptor Multifunción (Ráfagas)
11 15A Interruptor de Presión de Freno, Interruptor Multifunción (Luces de Emergencia), RABS, Interruptor de Posición del Pedal de Freno
12 15A Sensor de Rango de Transmisión (TR), Relé de Batería Auxiliar
13 15A Actuador de Compuerta de Mezcla, Interruptor Selector de Función
14 5A tablero de instrumentos (Indicador de Air Bag y Carga)
15 5A Relé de Carga de Batería del Remolque
16 30A Asientos Eléctricos
19 10A Monitor de Diagnóstico de Air Bag
20 5A Interruptor de Cancelación de Sobremarcha
21 30A Ventanas Eléctricas*
22 15A Radio con Memoria de Alimentación
23 20A Encendedor de Cigarrillos, Conector de Enlace de Datos (DLC)
25 10A Faro Izquierdo (Luz Baja)
27 5A Radio
28 20A Toma de Corriente
30 15A Faros (Indicador de Luz Alta), DRL10A
31 10A Faro Derecho (Luz Baja), DRL
32 5A Espejos Eléctricos
34 10A Sensor de Rango de Transmisión (TR)
35 30A Módulo RKE
36 5A (tablero de instrumentos, aire acondicionado, Iluminación, Radio), Conjunto de Columna de Dirección
38 10A Monitor de Diagnóstico de Air Bag
40 30A Vehículo Modificado
41 30A Vehículo Modificado
43 Ventanas Eléctricas

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- No utilizado
- No utilizado
- Relé de luces de reversa del remolque
- Relé de luces de marcha del remolque
- Relé de luces de marcha del remolque
- Relé IDM
- Relé PCM
- Relé del motor del ventilador
- Relé de la bocina
- Relé de la bomba de combustible, Relé IDM [Diésel]
4 10A Memoria de Mantenimiento PCM, Tablero de Instrumentos
5 10A Luz direccional derecha del remolque
6 10A Luz direccional izquierda del remolque
8 60A Fusibles I/P 5, 11, 23, 38, 4, 10, 16, 22, 28
9 30A Relé de alimentación PCM, Fusible 4 del compartimiento del motor
10 60A Relé de batería auxiliar, Fusibles 14, 22 del compartimiento del motor
11 30A Relé IDM
12 60A Fusibles 26, 27 del compartimiento del motor
13 50A Relé del motor del ventilador (Motor del ventilador)
14 30A Relé de luces de marcha del remolque, Relé de luces de reversa del remolque
15 40A Interruptor principal de luces
16 50A Módulo RKE, Relé del motor del ventilador auxiliar
17 30A Relé de la bomba de combustible, IDM [Diésel]
18 60A Fusibles I/P 40, 41
19 60A Módulo 4WABS
20 20A Controlador de freno eléctrico
21 50A Alimentación de vehículo modificado
22 40A Relé de carga de batería del remolque [Solo vehículos modificados]
23 60A Interruptor de encendido
25 20A Módulo NGV
26 10A Generador/Regulador de voltaje [Solo diésel]
27 15A Módulo DRL, Relé de la bocina
28 Diodo PCM
