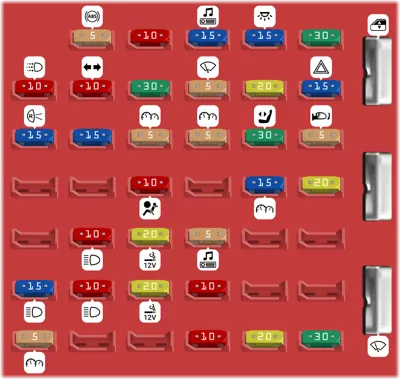

Panel de fusibles del compartimiento de pasajeros

N°	A	Descripción
1	5A	Módulo del Sistema de Frenos Antibloqueo en las 4 Ruedas (4WABS)
2	10A	Entrada Remota sin Llave (RKE), cancelación O/D
3	15A	Computadora de viaje, Radio, Reproductor de Video Casete (VCP) y pantallas de video, Consola superior
4	15A	Luces de cortesía
5	30A	Interruptores de bloqueo eléctrico, Bloqueos eléctricos sin RKE
6	10A	Bloqueo de cambio de freno, Módulo de Luces de Circulación Diurna (DRL)
7	10A	Interruptor multifunción, Luces direccionales
8	30A	Condensador(es) de radio, Bobina de encendido, Diodo del Módulo de Control del Tren Motriz (PCM), Relé de alimentación del PCM
9	5A	Módulo de control del limpiaparabrisas
10	20A	Interruptor principal de luces, Luces de estacionamiento, Luz de matrícula (luces externas), Interruptor multifunción (ráfaga de luces)
11	15A	Interruptor multifunción (luces de emergencia), Interruptor de luces de freno, Luces de freno
12	15A	Luces de reversa, Relé de batería auxiliar [solo motor de gasolina], Relé de remolque de tráiler
13	15A	Actuador de la compuerta de mezcla, Interruptor selector de función
14	5A	Tablero de instrumentos
15	5A	Relé de carga de batería del tráiler, Tablero de instrumentos
16	30A	Asientos eléctricos
17	5A	Espejos eléctricos
20	10A	Sistemas de retención
22	15A	Radio con memoria de alimentación, Unidad de control de video del asiento trasero, Relé de ahorro de batería, Tablero de instrumentos, Relé de luces de cortesía, Relé de retardo de accesorios
23	20A	Bloqueos eléctricos con RKE
25	10A	Faro izquierdo (luz baja)
26	20A	Encendedor de cigarrillos, Diagnóstico
27	5A	Radio
30	15A	Faros (indicador de luz alta)
31	10A	Faro derecho (luz baja)
32	20A	Toma de corriente n.º 1 (panel de instrumentos)
33	10A	Relé de arranque
36	5A	Iluminación del tablero de instrumentos
39	10A	Freno eléctrico de remolque de tráiler, Luz de Freno Central Elevada (CHMSL), Luces de freno
40	20A	Toma de corriente n.º 2 (posición de asiento de la 2.ª fila - lado del conductor)
41	30A	Vehículo modificado
42		Ventanas eléctricas
44		Limpiaparabrisas/lavaparabrisas

Caja de fusibles en el motor

N°	A	Descripción
-		Relé de la bomba de combustible
-		Relé de la bocina
-		Relé de luces de reversa del remolque
-		Relé de luces de marcha del remolque
-		Relé de carga de la batería del remolque
-		Relé IDM [Solo diésel]
-		Relé del PCM
-		Relé del motor del soplador
-		Relé de retardo de accesorios
-		Relé de arranque
1		Diodo del Módulo de Control del Tren de Potencia (PCM)
3	10A	Módulo de Luces de Circulación Diurna (DRL), embrague del aire acondicionado
5	15A	Relé de la bocina
6	2A	Interruptor de presión de freno
7	60A	Interruptor de encendido, Panel de fusibles, Retardo de accesorios
8	40A	Relé de carga de la batería del remolque
9	50A	Potencia del vehículo modificado
10	30A	Controlador de freno eléctrico
11	60A	Sistema de Frenos Antibloqueo en las 4 Ruedas (4WABS)
12	60A	Fusibles I/P 29, 34, 35, 40 y 41
13	20A	Relé de la bomba de combustible
14	50A	Relé del soplador auxiliar
15	30A	Interruptor de luz principal
17	50A	Relé del motor del soplador (motor del soplador)
18	60A	Fusibles del compartimiento del motor 3, 5, 23 y 26, Fusibles del tablero de instrumentos 26 y 32, Relé de arranque
19	50A	Relé IDM [Solo motor diésel]
20	60A	Relé de batería auxiliar [Solo motor de gasolina], Fusibles PDB 8 y 24
21	30A	Relé de potencia del PCM, Fusible PDB 27
22	60A	Fusibles I/P 4, 5, 10, 11, 16, 17, 22 y 23, Disyuntor 44
24	20A	Relés de luces de marcha y luces de reversa del remolque
26	20A	Señales de giro del remolque
27	10A	PCM

Módulos de relé Módulo de relé del tablero de instrumentos

N°		A	Descripción
1			Luces interiores
2			Abierto
3			Abierto
4			Ahorrador de batería

Módulos de relé Módulo de relé del compartimiento del motor

N°		A	Descripción
1			Luz de reversa del PCM
2			Control del aire acondicionado
3			Luz de giro derecha del remolque
4			Luz de giro izquierda del remolque
