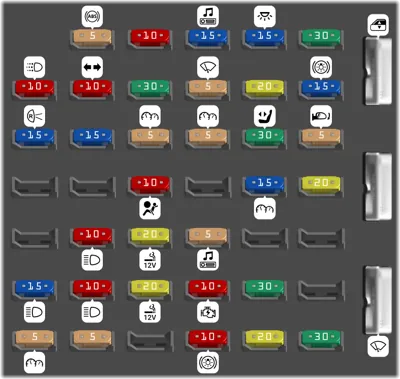

Panel de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 5A | Módulo del Sistema de Frenos Antibloqueo de 4 Ruedas (4WABS) | |
| 2 | 10A | Entrada sin llave a distancia (RKE), Cancelación de O/D, Módulo IVD | |
| 3 | 15A | Computadora de viaje, Radio, Consola superior | |
| 4 | 15A | Luces de cortesía | |
| 5 | 30A | Interruptores de bloqueo de puertas, Bloqueos de puertas sin RKE | |
| 6 | 10A | Interbloqueo de cambio de freno, Módulo de Luces Diurnas (DRL) | |
| 7 | 10A | Interruptor multifunción, Señales de giro | |
| 8 | 30A | Capacitor(es) de radio, Bobina de encendido, Diodo del Módulo de Control del Tren Motriz (PCM), Relé de potencia del PCM | |
| 9 | 5A | Módulo de control del limpiaparabrisas | |
| 10 | 20A | Interruptor de luz principal, Luces de estacionamiento, Luz de matrícula (luces externas), Interruptor multifunción (flash-to-pass) | |
| 11 | 15A | Interruptor multifunción (luces de emergencia), Interruptor de luz de freno, Luces de freno | |
| 12 | 15A | Luces de reversa, Relé de batería auxiliar [solo motor de gasolina] | |
| 13 | 15A | Actuador de puerta de mezcla, Interruptor selector de función | |
| 14 | 5A | Tablero de instrumentos | |
| 15 | 5A | Relé de carga de batería del remolque, Tablero de instrumentos | |
| 16 | 30A | Asientos eléctricos | |
| 17 | 5A | Espejos eléctricos | |
| 20 | 10A | Restricciones | |
| 22 | 15A | Radio de memoria, Relé de ahorro de batería, Tablero de instrumentos, Relé de luz de cortesía, Relé de retardo de accesorios | |
| 23 | 20A | Bloqueos de puertas con RKE | |
| 25 | 10A | Faros izquierdos (luz baja) | |
| 26 | 20A | Encendedor de cigarros, Diagnósticos | |
| 27 | 5A | Radio | |
| 30 | 15A | Faros (indicador de luz alta) | |
| 31 | 10A | Faros derechos (luz baja) | |
| 32 | 20A | Toma de corriente #1 (panel de instrumentos) | |
| 33 | 10A | Relé de arranque | |
| 34 | 30A | Conector de carrocería IP #3 | |
| 36 | 5A | Iluminación del instrumento | |
| 37 | 5A | Interruptor de desactivación del airbag | |
| 39 | 10A | Freno eléctrico del remolque, Luz de freno montada en el centro (CHMSL), Luces de freno | |
| 40 | 20A | Toma de corriente #2 (posición de asiento de la 2da fila - lado del conductor) | |
| 41 | 30A | Vehículo modificado | |
| 42 | Ventanas eléctricas | ||
| 44 | Limpiaparabrisas/lavaparabrisas |
Caja de distribución de energía
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba de combustible | ||
| - | Relé de la bocina | ||
| - | Relé de luces de reversa del remolque | ||
| - | Relé de luces de circulación del remolque | ||
| - | Relé de carga de batería del remolque | ||
| - | Relé IDM [solo diésel], IVD [solo gasolina] | ||
| - | Relé PCM | ||
| - | Relé del motor del soplador | ||
| - | Relé de retardo de accesorios | ||
| - | Relé de arranque | ||
| 1 | Diodo del Módulo de Control del Tren Motriz (PCM) | ||
| 2 | Diodo de batería auxiliar | ||
| 3 | 15A | Módulo de Luces Diurnas (DRL), embrague del aire acondicionado | |
| 4 | 5A | PCV calefaccionado [motores de gasolina 4.6L y 6.8L] | |
| 5 | 15A | Relé de la bocina | |
| 6 | 2A | Interruptor de presión de freno | |
| 7 | 60A | Interruptor de encendido, retardo de accesorios | |
| 8 | 40A | Relé de carga de batería del remolque | |
| 9 | 50A | Energía del vehículo modificado | |
| 10 | 30A | Controlador de freno eléctrico | |
| 11 | 60A | [Sistema de frenos antibloqueo de 4 ruedas (4WABS)] | |
| 11 | 40A | [AdvanceTrac con RSC] | |
| 12 | 60A | Fusibles del tablero de instrumentos 29, 34, 35, 40 y 41 | |
| 13 | 20A | Relé de la bomba de combustible | |
| 14 | 50A | Relé del soplador auxiliar | |
| 15 | 30A | Interruptor de luz principal | |
| 16 | 20A | Inyectores [motores de gasolina] | |
| 17 | 50A | Relé del motor del soplador (motor del soplador) | |
| 18 | 60A | Fusibles del compartimento del motor 3, 5 y 26, fusibles del tablero de instrumentos 26 y 32, relé de arranque | |
| 19 | 50A | Relé IDM [solo motor diésel] | |
| 19 | 40A | AdvanceTrac con RSC [solo motores de gasolina] | |
| 20 | 60A | Relé de batería auxiliar [solo motor de gasolina], fusibles PDB 8 y 24 | |
| 21 | 30A | Relé de potencia del PCM, fusible PDB 27 | |
| 22 | 60A | Fusibles del tablero de instrumentos 4, 5, 10, 11, 16, 17, 22 y 23, disyuntor 44 | |
| 23 | 10A | Campo del alternador [solo motor diésel] | |
| 23 | 20A | CMS, HEGOS, MAF, EGR, relé del embrague del aire acondicionado [solo motor de gasolina] | |
| 24 | 20A | Relés de luces de circulación y luces de reversa del remolque | |
| 26 | 20A | Señales de giro del remolque | |
| 27 | 10A | PCM |
Módulo de relé del panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Luces interiores | ||
| 2 | Libre | ||
| 3 | Libre | ||
| 4 | Ahorrador de batería |
Módulo de relé del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Luz de respaldo del PCM | ||
| 2 | Control del aire acondicionado | ||
| 3 | Giro derecho del remolque | ||
| 4 | Giro izquierdo del remolque |
