Ford E-350 / Fusibles 2011

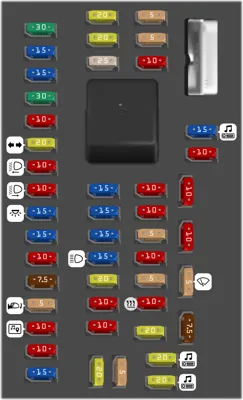

Tablero de fusibles del compartimiento de pasajeros

Tablero de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A No se usa (disponible)
2 15A No se usa (disponible)
3 15A No se usa (disponible)
4 30A No se usa (disponible)
5 10A Tablero de fusibles del compartimiento de pasajeros (SPDJB) y Mecanismo de interbloqueo de la palanca de cambios y el freno
6 20A Luces direccional, de emergencia y de alto
7 10A Luz baja izquierda
8 10A Luz baja derecha
9 15A Luces de cortesía
10 15A Iluminación del interruptor
11 10A No se usa (disponible)
12 7.5A No se usa (disponible)
13 5A Espejos
14 10A SYNC®, módulo de GPS
15 10A Radio satelital
16 15A No se usa (disponible)
17 20A Seguros de las puertas
18 20A No se usa (disponible)
19 25A No se usa (disponible)
20 15A Conector de diagnóstico [excepto chasis recortado]
21 15A No se usa (disponible)
22 15A Luces de estacionamiento, luces de placa
23 15A Luces altas
24 20A Claxon [excepto chasis recortado]
25 10A Luces de demanda
26 10A Grupo de instrumentos [excepto chasis recortado]
27 20A Alimentación del interruptor de encendido
28 5A Audio silenciado (arranque)
29 5A Grupo de instrumentos [excepto chasis recortado]
30 5A No se usa (disponible)
31 10A No se usa (disponible)
32 10A Módulo de sujeción
33 10A Controlador del freno del remolque
34 5A No se usa (disponible)
35 10A Asistencia de estacionamiento en reversa, cámara de video trasera, marcha/arranque recortado
36 5A Módulo RF del sistema antirrobo pasivo (PATS)
37 10A Control de aire acondicionado y calefacción, Ip de Chasis recortado #1 marcha/arranque
38 20A No se usa (disponible)
39 20A Radio y navegación
40 20A Amplificador
41 15A Radio, Iluminación de interruptores, Espejo con cámara de reversa, Espejo retrovisor con atenuación automática
42 10A Interruptor del acoplador
43 10A Conector #1 del tablero de instrumentos del chasis recortado
44 10A Relevador de la batería auxiliar del vehículo, Relevador del alternador de la batería del remolque
45 5A Limpiadores, conector del motor del chasis recortado 3
46 7.5A Indicador de desactivación de la bolsa de aire del pasajero (PADI)
47 Retardo de accesorios de las ventanas
48 Accesorio retardado

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
1 Módulo de control del tren motriz (PCM)
2 Solenoide del motor de arranque
3 Limpiador
4 Carga de la batería del arrastre de remolque
5 Bomba de combustible
6 Luz de estacionamiento de arrastre de remolque
7 Acoplador #4
8 Acoplador #3
9 Marcha/arranque de vehículo modificado y chasis recortado
12 40A Marcha/arranque de vehículo modificado y chasis recortado
13 30A Relevador solenoide del motor de arranque
14 40A Relevador de marcha/arranque
15 40A Batería de vehículo modificado y chasis recortado
16 50A Ventilador A/A auxiliar
17 50A Alimentación de batería auxiliar, Carga de la batería del arrastre de remolque, alimentación de estacionamiento de arrastre de remolque
18 30A Frenos eléctricos del remolque, controlador de frenos del remolque
19 30A Acoplador #1
20 30A Acoplador #2
23 Embrague del A/A
24 Relevador del claxon [chasis recortado]
25 Marcha/arranque
28 20A Luz de reversa
29 10A Embrague del A/A
30 10A Interruptor de activación/desactivación del freno (BOO)
31 10A Batería del grupo de instrumentos [chasis recortado]
32 50A Motor del ventilador
33 40A Bomba del sistema de frenos antibloqueo (ABS)
34 20A Claxon de chasis recortado
35 40A Relevador del PCM
36 20A Interruptor de encendido [chasis recortado]
37 Luz de freno y luz direccional izquierda del remolque
38 Luz de freno y luz direccional derecha del remolque
39 Luz de reversa
40 Motor del ventilador
42 15A Conector de diagnóstico [chasis recortado]
43 20A Bomba de combustible
44 10A Acoplador #3
45 15A Acoplador #4
46 10A Potencia residual PCM, ventilación del cánister, bobina de relevador de PCM
47 40A Bobina ABS
48 20A Luz de alto/direccional del remolque
49 30A Motor del limpiador
51 20A Recortado
52 10A Bobina de relevador de marcha/arranque de chasis recortado y vehículo modificado
53 10A Alimentación de marcha/arranque de ABS
54 10A Bobina del relevador de la bomba de combustible
57 20A Luz de estacionamiento de arrastre de remolque
58 15A Luz de reversa de arrastre de remolque
60 Arranque integrado en un solo toque (OTIS) (diodo)
61 Batería auxiliar (diodo)
62 Acoplador #2
63 30A Carga de la batería del arrastre de remolque
65 20A Tomacorriente 2 (guantera)
66 20A Tomacorriente 3 (pilar B izquierdo)
67 20A Toma corriente 1 (tablero de instrumentos)
68 50A Vehículo modificado
70 30A Chasis recortado
72 20A Encendedor
74 30A Asiento eléctrico
75 20A Alimentación del vehículo (VPWR) 1, alimentación del PCM
76 20A VPWR 2, PCM - componentes del tren motriz relacionados con las emisiones
77 10A VPWR 3, PCM - componentes generales del tren motriz
78 15A VPWR 4, bobina del relevador de la bomba de combustible
79 10A VPWR 5, Transmisión
80 10A Marcha/arranque del grupo de instrumentos [chasis recortado]
83 Bomba de combustible (diodo)
85 Acoplador #1
