Ford E-350 / Fusibles 2019

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
1 Relevador del módulo de control del tren motriz.
2 Relevador del solenoide del motor de arranque.
3 Relevador del limpiador.
4 Relevador de carga de la batería del sistema de arrastre de remolque.
5 Relevador de la bomba de combustible.
6 Relevador de la luz de estacionamiento sistema de arrastre de remolque.
7 Relevador No. 4 de interruptor auxiliar.
8 Relevador No. 3 de interruptor auxiliar.
9 Relevador de marcha/arranque de vehículo modificado y chasis desmontado.
10 Relevador del ventilador de enfriamiento [motor 6.2L].
11 50A Ventilador de enfriamiento [motor 6.2L].
12 40A Marcha/arranque de vehículo modificado y chasis desmontado.
13 30A Relevador del solenoide del motor de arranque.
14 40A Relevador de marcha/arranque.
15 40A Batería del vehículo modificado y chasis desmontado.
16 50A Soplador auxiliar del aire acondicionado.
17 50A Carga de la batería del arrastre de remolques. Alimentación de estacionamiento del sistema de arrastre de remolque.
18 30A Freno eléctrico de arrastre. Controlador del freno de remolque.
19 30A Interruptor auxiliar No. 1.
20 30A Interruptor auxiliar No. 2.
21 20A Bomba de combustible [6.2L].
23 Relevador del embrague del aire acondicionado.
24 Relevador del claxon [chasis desmontado].
25 Relevador de marcha/arranque.
28 20A Luz de reversa.
29 10A Embrague del aire acondicionado.
30 10A Interruptor de activación/desactivación del freno.
31 10A Batería del tablero [chasis desmontado].
32 50A Motor del soplador.
33 40A Bomba del sistema de frenos antibloqueo.
34 20A Claxon del chasis desmontado.
35 40A Relevador del módulo de control del tren motriz.
36 20A Interruptor de encendido [chasis desmontado].
37 Luz de detención del lado izquierdo y relevador de la luz indicadora de dirección del sistema de arrastre de remolque.
38 Luz de detención del lado derecho y relevador de la luz indicadora de dirección del sistema de arrastre de remolque.
39 Relevador de la luz de reversa.
40 Relevador del motor del soplador.
42 15A Conector de diagnóstico [chasis desmontado].
43 20A Bomba de combustible [6.8L].
44 10A Interruptor auxiliar No. 3.
45 15A Interruptor auxiliar No. 4.
46 10A Alimentación de memoria de respaldo del módulo de control del tren motriz. Válvula de control de ventilación del cánister. Bobina del relevador del módulo de control del tren motriz.
47 40A Relevador de la bobina del sistema de frenos antibloqueo.
48 20A Luz de detención y luces indicadoras de dirección del sistema de arrastre de remolque.
49 30A Motor del limpiacristales.
51 20A Corte.
52 10A Bobina de marcha/arranque de vehículo modificado y chasis desmontado.
53 10A Alimentación de marcha/arranque del sistema de frenos antibloqueo.
54 10A Bobina del relevador de la bomba de combustible.
57 20A Luz de estacionamiento del sistema de arrastre de remolque.
58 15A Luz de reversa de arrastre de remolque.
62 Relevador No. 2 de interruptor auxiliar.
63 30A Carga de la batería del arrastre de remolques.
65 20A Tomacorriente 2 (guantera).
66 20A Tomacorriente 3 (corte B+).
67 20A Tomacorriente 1 (panel de instrumentos).
68 50A Vehículo modificado.
70 30A Chasis desmontado.
72 20A Encendedor/tomacorriente
74 30A Asiento eléctrico.
75 20A Alimentación 1 del vehículo. Potencia del módulo de control del tren motriz.
76 20A Alimentación 2 del vehículo. Componentes relacionados con las emisiones del módulo de control del tren motriz.
77 10A Alimentación 3 del vehículo. Componentes generales del módulo de control del tren motriz.
78 15A Alimentación 4 del vehículo. Bobina del relevador de la bobina de encendido del motor.
79 10A Alimentación 5 del vehículo. Transmisión.
80 10A Marcha/arranque del tablero [chasis desmontado].
83 Diodo de la bomba de combustible.
85 Relevador No. 1 de interruptor auxiliar.

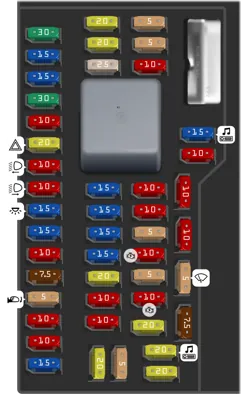

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
- Cortacircuitos de retardo de accesorios de las ventanas.
- Relevador de accesorios retardados.
1 30A Inversor B+.
2 15A No se usa (repuesto).
3 15A No se usa (repuesto).
4 30A No se usa (repuesto).
5 10A Panel de fusibles del compartimiento de pasajeros. Interbloqueo de la palanca de cambios.
6 20A Luces indicadoras de dirección. Luces de emergencia. Luces de detención.
7 10A Luz baja del faro izquierdo.
8 10A Luz baja del faro derecho.
9 15A Luces de cortesía.
10 15A Iluminación del interruptor.
11 10A No se usa (repuesto).
12 7.5A No se usa (repuesto).
13 5A Espejos.
14 10A SYNC Módulo del sistema de posicionamiento global.
15 10A No se usa (repuesto).
16 15A No se usa (repuesto).
17 20A Seguros de las puertas.
18 20A No se usa (repuesto).
19 25A No se usa (repuesto).
20 15A Conector de diagnóstico [excepto chasis desmontado].
21 15A No se usa (repuesto).
22 15A Luces de estacionamiento. Luces del portaplacas.
23 15A Luces altas de los faros.
24 20A Claxon [excepto chasis desmontado].
25 10A Iluminación a petición.
26 10A Tablero [excepto chasis desmontado].
27 20A Alimentación del interruptor de encendido.
28 5A Silencio de audio (arranque).
29 5A Tablero [excepto chasis desmontado].
30 5A No se usa (repuesto).
31 10A No se usa (repuesto).
32 10A Módulo del sistema de protección.
33 10A Controlador del freno de remolque.
34 5A No se usa (repuesto).
35 10A Corte de marcha/arranque.
36 5A Módulo de radiofrecuencia del sistema antirrobo pasivo.
37 10A Sistema de control de clima. Arranque/marcha del chasis desmontado No. 1.
38 20A No se usa (repuesto).
39 20A Radio.
40 20A No se usa (repuesto).
41 15A Radio. Iluminación del interruptor. Espejo retrovisor de atenuación automá- tica. Inversor de corriente.
42 10A Interruptor auxiliar.
43 10A Conector No. 1 del panel de instrumentos del chasis desmontado.
44 10A Relevador de carga de la batería del sistema de arrastre de remolque.
45 5A Limpiadores. Conector 3 del motor del chasis desmontado.
46 7.5A Indicador de desactivación de la bolsa de aire del pasajero.
