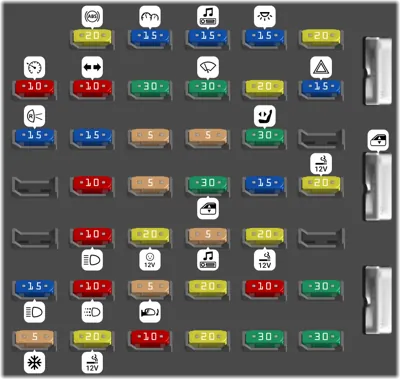

Panel de fusibles del compartimiento de pasajeros

N°	A	Descripción
1	20A	Módulo 4WABS
2	15A	Lámpara de advertencia de freno, tablero de instrumentos, campana de advertencia, relé 4WABS, indicadores de advertencia, interruptor de advertencia de bajo vacío [solo diésel]
3	15A	Interruptor de luz principal, módulo RKE, radio, iluminación del tablero de instrumentos, E Traveler VCP y pantalla de video.
4	15A	Cierres eléctricos con RKE, entrada iluminada, campana de advertencia, vehículo modificado, interruptor de luz principal, luces de cortesía
5	20A	Módulo RKE, interruptores de cierre eléctrico, memoria de cierre, cierres eléctricos con RKE
6	10A	Interbloqueo de cambio de freno, control de velocidad, módulo DRL
7	10A	Interruptor multifunción, señales de giro
8	30A	Capacitor(es) de radio, bobina de encendido, diodo PCM, relé de potencia PCM, calentador de combustible [solo diésel], relé de bujía incandescente [solo diésel]
9	30A	Módulo de control del limpiaparabrisas, motor del limpiaparabrisas
10	20A	Interruptor de luz principal, luces de estacionamiento, lámpara de matrícula, (luces externas) interruptor multifunción (flash-to-pass)
11	15A	Interruptor de presión de freno, interruptor multifunción (luces de emergencia), interruptor de lámpara de freno, lámparas de freno
12	15A	Sensor de rango de transmisión (TR), luces de reversa, relé de batería auxiliar
13	15A	Actuador de puerta de mezcla, calefacción de aire acondicionado, interruptor selector de función
14	5A	Tablero de instrumentos (indicador de bolsa de aire y carga)
15	5A	Relé de carga de batería del remolque
16	30A	Asientos eléctricos
19	10A	Monitor de diagnóstico de bolsa de aire
20	5A	Interruptor de cancelación de sobremarcha
21	30A	Ventanas eléctricas*
22	15A	Radio de memoria, radio E Traveler
23	20A	Encendedor de cigarros, conector de enlace de datos (DLC)
25	10A	Faros delanteros izquierdos (baja)
26	20A	Toma de corriente trasera
27	5A	Radio
28	20A	Enchufe de corriente
30	15A	Faros delanteros (indicador de luz alta), DRL10A
31	10A	Faros delanteros derechos (baja), DRL
32	5A	Espejos eléctricos
33	20A	Toma de corriente #2 de E Traveler
34	10A	Sensor de rango de transmisión (TR)
35	30A	Módulo RKE
36	5A	(Tablero de instrumentos, aire acondicionado, iluminación, radio), conjunto de columna de dirección
37	20A	Enchufe de corriente
38	10A	Monitor de diagnóstico de bolsa de aire
39	20A	Toma de corriente #1 de E Traveler
40	30A	Vehículo modificado
41	30A	Vehículo modificado
43		Ventanas eléctricas*

Caja de distribución de energía

N°	A	Descripción
-		Relé de la luz de freno
-		Relé de luces de reversa del remolque
-		Relé de luces de marcha del remolque
-		Relé de carga de batería del remolque
-		Relé IDM [Solo diésel], Relé del embrague del aire acondicionado [Solo 4.2L]
-		Relé del PCM
-		Relé del motor del soplador
-		Relé de la bocina
-		Relé de la bomba de combustible
4	10A	Memoria viva del PCM, Tablero de instrumentos, Voltímetro
5	10A	Señal de giro del remolque derecho
6	10A	Señal de giro del remolque izquierdo
8	60A	Fusibles del I/P 5, 11, 23, 38, 4, 10, 16, 22, 28, 32
9	30A	Relé de potencia del PCM, Fusible del compartimiento del motor 4
10	60A	Relé de batería auxiliar, Fusibles del compartimiento del motor 14, 22
11	30A	Relé IDM [Solo diésel]
12	60A	Fusibles del compartimiento del motor 25, 27
13	50A	Relé del motor del soplador [Motor del soplador]
14	30A	Relé de luces de marcha del remolque, Relé de luces de reversa del remolque
15	40A	Interruptor principal de luces, Luces diurnas (DRL)
16	50A	Relé del motor del soplador auxiliar
17	30A	Relé de la bomba de combustible
18	60A	Fusibles del I/P 40, 41, 26, 33, 39
19	60A	Módulo 4WABS
20	20A	Controlador de freno eléctrico
21	50A	Potencia del vehículo modificado
22	40A	Relé de carga de batería del remolque, Vehículos modificados
23	60A	Interruptor de encendido, Panel de fusibles
25	20A	Módulo NGV [Solo gas natural]
26	10A	Embrague del aire acondicionado [Solo 4.2L]
27	15A	Módulo DRL, Relé de la bocina
28		Diodo del PCM
