Ford E-Series / Fusibles 2002

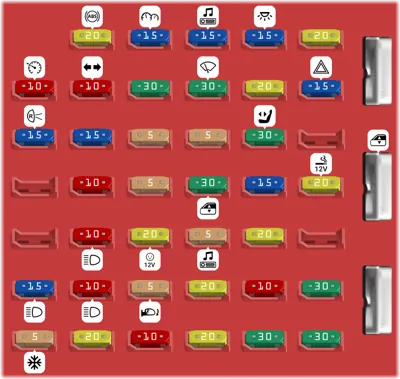

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
1 20A Módulo 4WABS
2 15A Luz de advertencia de freno, Tablero de instrumentos, Timbre de advertencia, Relé 4WABS, Indicadores de advertencia, Interruptor de advertencia de bajo vacío [Solo diésel]
3 15A Interruptor principal de luces, Módulo RKE, Radio, Iluminación del tablero de instrumentos, VCP E Traveler y pantallas de video, Consola superior
4 15A Seguros eléctricos con RKE, Entrada iluminada, Timbre de advertencia, Vehículo modificado, Interruptor principal de luces, Luces de cortesía
5 20A Módulo RKE, Interruptores de seguros eléctricos, Bloqueo de memoria, Seguros eléctricos con RKE
6 10A Bloqueo de cambio de freno, Control de velocidad, Módulo DRL
7 10A Interruptor multifunción, Luces direccionales
8 30A Condensador(es) de radio, Bobina de encendido, Diodo PCM, Relé de alimentación PCM, Calentador de combustible [Solo diésel], Relé de bujía incandescente [Solo diésel]
9 30A Módulo de control del limpiaparabrisas, Motor del limpiaparabrisas
10 20A Interruptor principal de luces, Luces de estacionamiento, Luz de matrícula, (Luces externas) Interruptor multifunción (Destello para adelantar)
11 15A Interruptor de presión de freno, Interruptor multifunción (Luces de emergencia), Interruptor de luz de freno, Luces de freno
12 15A Sensor de rango de transmisión (TR), Luces de reversa, Relé de batería auxiliar
13 15A Actuador de compuerta de mezcla, Calefacción de aire acondicionado, Interruptor selector de función
14 5A Tablero de instrumentos (Indicador de bolsa de aire y carga)
15 5A Relé de carga de batería del remolque
16 30A Asientos eléctricos
19 10A Monitor de diagnóstico de bolsa de aire
20 5A Interruptor de cancelación de sobremarcha
21 30A Ventanas eléctricas*
22 15A Radio con memoria, Radio E Traveler, Consola E Traveler
23 20A Encendedor de cigarrillos, Conector de enlace de datos (DLC)
25 10A Faro izquierdo (Luz baja)
26 20A Toma de corriente trasera
27 5A Radio
28 20A Enchufe de corriente
30 15A Faros (Indicador de luz alta), DRL10A
31 10A Faro derecho (Luz baja), DRL
32 5A Espejos eléctricos
33 20A Toma de corriente E Traveler #2
34 10A Sensor de rango de transmisión (TR)
35 30A Módulo RKE
36 5A (Tablero de instrumentos, aire acondicionado, Iluminación, Radio), Conjunto de columna de dirección
37 20A Enchufe de corriente
38 10A Monitor de diagnóstico de bolsa de aire
39 20A Toma de corriente E Traveler #1
40 30A Vehículo modificado
41 30A Vehículo modificado
43 Ventanas eléctricas*

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Relé de la luz de freno
- Relé de luces de reversa del remolque
- Relé de luces de marcha del remolque
- Relé de carga de la batería del remolque
- Relé IDM [Solo diésel], Relé del embrague del aire acondicionado (Solo 4.2L)
- Relé PCM
- Relé del motor del soplador
- Relé de la bocina
- Relé de la bomba de combustible
4 10A Memoria de Mantenimiento PCM, tablero de instrumentos, Voltímetro
5 10A Luz direccional derecha del remolque
6 10A Luz direccional izquierda del remolque
8 60A Fusibles I/P 5, 11, 23, 38, 4, 10, 16, 22, 28, 32
9 30A Relé de alimentación PCM, Fusible 4 del compartimiento del motor
10 60A Relé de batería auxiliar, Fusibles 14, 22 del compartimiento del motor
11 30A Relé IDM [Solo diésel]
12 60A Fusibles 25, 27 del compartimiento del motor
13 50A Relé del motor del soplador (Motor del soplador)
14 30A Relé de luces de marcha del remolque, Relé de luces de reversa del remolque
15 40A Interruptor principal de luces, Luces de circulación diurna (DRL)
16 50A Relé del motor del soplador auxiliar
17 30A Relé de la bomba de combustible
18 60A Fusibles I/P 40, 41, 26, 33, 39
19 60A Módulo 4WABS
20 20A Controlador de freno eléctrico
21 50A Alimentación del vehículo modificado
22 40A Relé de carga de la batería del remolque, Vehículos modificados
23 60A Interruptor de encendido, Panel de fusibles
24 20A Válvulas del tanque de gas natural (Solo GNV)
25 20A Módulo GNV [Solo gas natural]
26 10A Embrague del aire acondicionado (Solo 4.2L)
27 15A Módulo DRL, Relé de la bocina
28 Diodo PCM
