Ford E-Series / Fusibles 2004

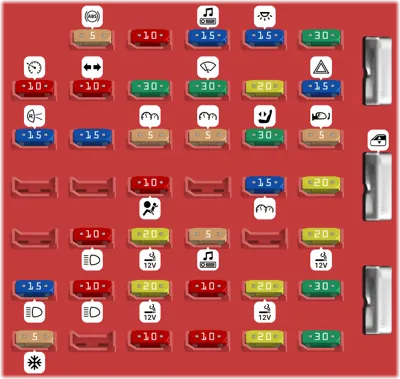

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
1 5A Módulo del Sistema de Frenos Antibloqueo en las 4 Ruedas (4WABS)
2 10A Entrada Remota sin Llave (RKE), cancelación O/D, bajo vacío [solo motor diésel]
3 15A Módulo RKE, computadora de viaje, radio, iluminación del tablero de instrumentos, reproductor de videocasetes (VCP) y pantallas de video, consola superior
4 15A Vehículo modificado, luces de cortesía
5 30A Interruptores de bloqueo eléctrico, cerraduras eléctricas sin RKE
6 10A Bloqueo de cambio de freno, control de velocidad [solo motor de gasolina]
7 10A Interruptor multifunción, señales de giro
8 30A Condensador(es) de radio, bobina de encendido, diodo del Módulo de Control del Tren Motriz (PCM), relé de alimentación del PCM, PCM auxiliar (APCM) [solo motor diésel]
9 30A Módulo de control del limpiaparabrisas, motor del limpiaparabrisas
10 20A Interruptor principal de luces, luces de estacionamiento, luz de matrícula (luces externas), interruptor multifunción (ráfagas)
11 15A Interruptor multifunción (luces de emergencia), interruptor de la luz de freno, luces de freno
12 15A Luces de reversa, relé de batería auxiliar [solo motor de gasolina], relé de remolque de tráiler
13 15A Actuador de la compuerta de mezcla, calefactor de aire acondicionado, interruptor selector de función
14 5A Tablero de instrumentos
15 5A Relé de carga de batería del tráiler, tablero, módulo de Luces de Circulación Diurna (DRL)
16 30A Asientos eléctricos
17 5A Espejos eléctricos
20 10A Sistemas de retención
22 15A Radio con memoria de alimentación, unidad de control de video del asiento trasero, relé de ahorro de batería, tablero de instrumentos, relé de luces de cortesía
23 20A Cerraduras eléctricas con RKE
25 10A Faro izquierdo (luz baja)
26 20A Encendedor de cigarrillos
27 5A Radio
29 20A Toma de corriente n.º 4 (consola)
30 15A Faros (indicador de luz alta)
31 10A Faro derecho (luz baja)
32 20A Toma de corriente n.º 1 (tablero de instrumentos)
33 10A Solenoide de arranque
34 20A Toma de corriente n.º 3 (consola)
35 30A Vehículo modificado
36 5A (Tablero, aire acondicionado, iluminación, radio)
38 10A Luces de gálibo de techo
39 10A Freno eléctrico de remolque de tráiler, Luz de Freno Central Elevada (CHMSL), luces de freno
40 20A Toma de corriente n.º 2 (posición de asiento de la 2.ª fila, lado del conductor)
41 30A Vehículo modificado
43 Ventanas eléctricas

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- Relé de la bomba de combustible
- Relé de la bocina
- Relé de luces de reversa del remolque
- Relé de luces de circulación del remolque
- Relé de carga de la batería del remolque
- Relé IDM [solo diésel]
- Relé del PCM
- Relé del motor del soplador
- Relé de retardo de accesorios
- Relé de arranque [solo diésel]
1 Diodo del Módulo de Control del Tren Motriz (PCM)
2 Diodo del Módulo de Control de Combustible Alternativo (AFCM) [solo vehículos de gas natural]
3 10A Módulo de Luces de Circulación Diurna (DRL), embrague del aire acondicionado
4 20A Solenoides del tanque de Vehículo de Gas Natural (NGV) [solo vehículos de gas natural]
5 15A Relé de la bocina
6 2A Interruptor de presión de freno
7 60A Interruptor de encendido, Panel de fusibles, Retardo de accesorios
8 40A Relé de carga de la batería del remolque
9 50A Energía del vehículo modificado
10 30A Controlador de freno eléctrico
11 60A Sistema de Frenos Antibloqueo en las 4 Ruedas (4WABS)
12 60A Fusibles del tablero de instrumentos 29, 34, 35, 38, 40 y 41
13 20A Relé de la bomba de combustible
14 50A Relé del soplador auxiliar
15 30A Interruptor principal de luces
17 50A Relé del motor del soplador (motor del soplador)
18 60A Fusibles del compartimiento del motor 3, 5, 23 y 26, Fusibles del tablero de instrumentos 26 y 32, Relé de arranque diésel [solo motor diésel]
19 50A Relé IDM [solo motor diésel]
20 60A Relé de batería auxiliar [solo motor de gasolina], Fusibles PDB 8 y 24 [solo motor diésel]
21 30A Relé de alimentación del PCM, fusible PDB 27
22 60A Fusibles del tablero de instrumentos 4, 5, 10, 11, 16, 17, 22 y 23
23 10A Alternador
24 20A Relés de luces de circulación y luces de reversa del remolque
26 20A Luces direccionales del remolque
27 10A PCM

Módulos de relé Módulo de relé del tablero de instrumentos

Módulos de relé Módulo de relé del tablero de instrumentos
N°ADescripción
1 Luces interiores
2 Abierto
3 Luces de gálibo del techo
4 Ahorro de batería

Módulos de relé Módulo de relé del compartimiento del motor

Módulos de relé Módulo de relé del compartimiento del motor
N°ADescripción
1 Remolque de tráiler giro izquierdo
2 Control del aire acondicionado
3 Luz de reversa del PCM
4 Remolque de tráiler giro derecho
