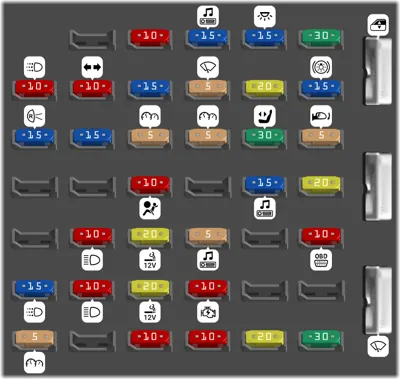

Panel de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 2 | 10A | Entrada sin llave remota (RKE), Cancelación de O/D, Módulo IVD, ABS 4W | |
| 3 | 15A | Accesorio retrasado consola superior, Audio | |
| 4 | 15A | Luces de cortesía | |
| 5 | 30A | Cierres eléctricos sin RKE o puerta corrediza | |
| 6 | 10A | Módulo de luces diurnas (DRL) | |
| 7 | 10A | Interruptor multifunción, Señales de giro | |
| 8 | 15A | Capacitor(es) de radio, Bobinas de encendido, Relé del Módulo de Control del Tren Motriz (PCM) | |
| 9 | 5A | Módulo de control del limpiaparabrisas | |
| 10 | 20A | Interruptor principal de luces, Luces de estacionamiento, Luz de matrícula (luces externas), Interruptor multifunción (flash-to-pass), BSM | |
| 11 | 15A | Interruptor multifunción (luces de emergencia), Luces de freno, Relé IVD | |
| 12 | 15A | Luces de reversa, Relé de batería auxiliar [solo motor de gasolina] | |
| 13 | 15A | Actuador de puerta de mezcla, Modo de aire acondicionado | |
| 14 | 5A | Tablero de instrumentos | |
| 15 | 5A | Relé de carga de batería del remolque, Tablero de instrumentos, BSM | |
| 16 | 30A | Asientos eléctricos | |
| 17 | 5A | Espejos eléctricos | |
| 20 | 10A | Restricciones | |
| 22 | 15A | Audio, Tablero de instrumentos, Relé de luces de cortesía, Relé de retardo de accesorios | |
| 23 | 20A | Cierres eléctricos con RKE o puerta corrediza | |
| 25 | 10A | Faros izquierdos (baja intensidad) | |
| 26 | 20A | Encendedor de cigarros | |
| 27 | 5A | Audio | |
| 29 | 10A | Diagnósticos | |
| 30 | 15A | Faros (indicador de alta intensidad), DRL | |
| 31 | 10A | Faros derechos (baja intensidad) | |
| 32 | 20A | Toma de corriente #1 (panel de instrumentos) | |
| 33 | 10A | Relé de arranque | |
| 36 | 5A | Iluminación del instrumento | |
| 38 | 10A | Interbloqueo de cambio de freno | |
| 39 | 10A | Freno eléctrico de remolque, Luz de freno central elevada (CHMSL) | |
| 40 | 20A | Toma de corriente (pilar B del cuerpo) | |
| 41 | 30A | Vehículo modificado | |
| 42 | Ventanas eléctricas | ||
| 44 | Limpiaparabrisas/lavaparabrisas |
Caja de distribución de energía
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la bomba de combustible | ||
| - | Relé de la bocina | ||
| - | Relé de luces de reversa del remolque | ||
| - | Relé de luces de marcha del remolque | ||
| - | Relé de carga de batería del remolque | ||
| - | Relé IDM [solo diésel], IVD [solo gasolina] | ||
| - | Relé del PCM | ||
| - | Relé del motor del soplador | ||
| - | Relé de retraso de accesorio | ||
| - | Relé de arranque | ||
| 1 | Diodo del Módulo de Control del Tren Motriz (PCM) | ||
| 2 | Diodo de batería auxiliar | ||
| 3 | 15A | Módulo de Luces Diurnas (DRL), embrague del aire acondicionado | |
| 4 | 5A | PCV calefaccionado (motores de 4.6L y 6.8L) | |
| 5 | 15A | Relé de la bocina | |
| 6 | 20A | PCM - inyectores de combustible | |
| 7 | 60A | Interruptor de encendido, retraso de accesorio demorado | |
| 8 | 40A | Relé de carga de batería de remolque | |
| 9 | 50A | Energía de vehículo modificado | |
| 10 | 30A | Controlador de freno eléctrico de remolque | |
| 11 | 60A | Sistema de frenos antibloqueo de 4 ruedas (4WABS) | |
| 11 | 40A | AdvanceTrac® con RSC | |
| 12 | 60A | Fusibles del tablero de instrumentos 29, 34, 35, 40 y 41 | |
| 13 | 20A | Relé de la bomba de combustible | |
| 14 | 50A | Relé del soplador auxiliar | |
| 15 | 30A | Interruptor principal de luces | |
| 16 | 40A | ABS/IVD | |
| 17 | 50A | Relé del motor del soplador (motor del soplador) | |
| 18 | 60A | Fusibles del compartimento del motor 3, 5 y 26, 23 [diésel] Fusibles del tablero de instrumentos 26 y 32, relé de arranque del PCM | |
| 19 | 50A | Relé IDM [solo motor diésel] | |
| 20 | 60A | Relé de batería auxiliar [solo motor de gasolina], fusibles PDB 8 y 24 | |
| 21 | 30A | Relé de potencia del PCM, fusible PDB 27 | |
| 22 | 60A | Fusibles del tablero de instrumentos 4, 5, 10, 11, 16, 17, 22 y 23, Interruptor automático 44 | |
| 23 | 10A | Campo del alternador [solo motor diésel] | |
| 23 | 20A | PCM, VMV, HEGO, MAF, EGR, [solo motor de gasolina] | |
| 24 | 20A | Relés de luces de marcha y luces de reversa del remolque | |
| 26 | 20A | Señales de giro del remolque | |
| 27 | 10A | PCM KAPWR, ventilación del canister [solo motor de gasolina] |
Módulos de relé del panel de instrumentos
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Luces interiores | ||
| 2 | Abierto | ||
| 3 | Abierto | ||
| 4 | Ahorrador de batería |
Módulos de relé del compartimento del motor
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Lámpara de respaldo del PCM | ||
| 2 | Control de aire acondicionado | ||
| 3 | Remolque giro a la derecha | ||
| 4 | Remolque giro a la izquierda |
