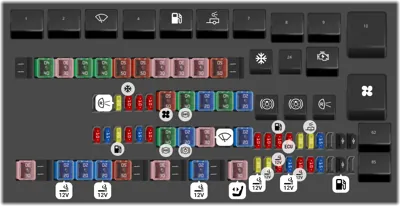

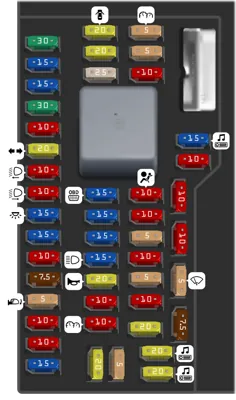

| 1 |
|
|
Módulo de Control del Tren Motriz (PCM) |
| 2 |
|
|
Solenoide del arrancador |
| 3 |
|
|
Limpiaparabrisas |
| 4 |
|
|
Carga de batería para remolque |
| 5 |
|
|
Bomba de combustible |
| 6 |
|
|
Luz de estacionamiento para remolque |
| 7 |
|
|
Adaptador #4 |
| 8 |
|
|
Adaptador #3 |
| 9 |
|
|
Vehículo modificado y chasis desnudo en marcha/arranque |
| 10 |
|
|
Relé IDM [solo motor diésel] |
| 12 |
|
40A |
Vehículo modificado y chasis desnudo en marcha/arranque |
| 13 |
|
30A |
Relé del solenoide del arrancador |
| 14 |
|
40A |
Relé de marcha/arranque |
| 15 |
|
40A |
Batería de vehículo modificado y chasis desnudo |
| 16 |
|
50A |
Ventilador de aire acondicionado auxiliar |
| 17 |
|
50A |
Alimentación de batería auxiliar, carga de batería para remolque, alimentación de luz de estacionamiento para remolque |
| 18 |
|
30A |
Freno de remolque eléctrico, Controlador de freno de remolque |
| 19 |
|
30A |
Adaptador #1 |
| 20 |
|
30A |
Adaptador #2 |
| 21 |
|
50A |
Relé IDM [solo motor diésel] |
| 23 |
|
|
Embrague del aire acondicionado |
| 24 |
|
|
Relé de bocina (chasis desnudo) |
| 25 |
|
|
Marcha/arranque |
| 28 |
|
20A |
Luz de reversa |
| 29 |
|
10A |
Embrague del aire acondicionado |
| 30 |
|
10A |
Interruptor BOO |
| 31 |
|
10A |
Batería del tablero (solo chasis desnudo), Bobina IDM [solo motor diésel] |
| 32 |
|
50A |
Motor del ventilador |
| 33 |
|
40A |
Bomba ABS |
| 34 |
|
20A |
Bocina de chasis desnudo |
| 35 |
|
40A |
Relé PCM |
| 36 |
|
20A |
Interruptor de encendido (solo chasis desnudo) |
| 37 |
|
|
Parada de remolque/señal de giro izquierda |
| 38 |
|
|
Parada de remolque/señal de giro derecha |
| 39 |
|
|
Luz de reversa |
| 40 |
|
|
Motor del ventilador |
| 41 |
|
10A |
Carga [solo motor diésel] |
| 42 |
|
15A |
Conector de diagnóstico (chasis desnudo) |
| 43 |
|
20A |
Bomba de combustible |
| 44 |
|
10A |
Adaptador #3 |
| 45 |
|
15A |
Adaptador #4 |
| 46 |
|
10A |
Energía de mantenimiento del PCM, Ventilación del canister, Bobina del relé PCM |
| 47 |
|
40A |
Bobina ABS |
| 48 |
|
20A |
Luz de parada/señal de giro para remolque |
| 49 |
|
30A |
Motor del limpiaparabrisas |
| 51 |
|
20A |
Corte |
| 52 |
|
10A |
Bobina del relé de marcha/arranque de chasis desnudo y vehículo modificado |
| 53 |
|
10A |
Alimentación de marcha/arranque ABS |
| 54 |
|
10A |
Bobina del relé de la bomba de combustible [solo motor de gasolina] |
| 55 |
|
10A |
ECM [solo motor diésel] |
| 56 |
|
20A |
DFCM [solo motor diésel] |
| 57 |
|
20A |
Luz de estacionamiento para remolque |
| 58 |
|
15A |
Reversa de remolque |
| 60 |
|
|
Arranque integrado de un toque (OTIS) (diodo) |
| 61 |
|
|
Batería auxiliar (diodo) |
| 62 |
|
|
Adaptador #2 |
| 63 |
|
30A |
Carga de batería para remolque |
| 65 |
|
20A |
Toma de corriente 2 (guantera) |
| 66 |
|
20A |
Toma de corriente 3 (pilar B izquierdo) |
| 67 |
|
20A |
Toma de corriente 1 (tablero de instrumentos) |
| 68 |
|
50A |
Vehículo modificado |
| 70 |
|
30A |
Chasis desnudo |
| 72 |
|
20A |
Encendedor de cigarros |
| 74 |
|
30A |
Asiento eléctrico |
| 75 |
|
20A |
VPWR 1, Energía del PCM |
| 76 |
|
20A |
VPWR 2, PCM mil |
| 77 |
|
10A |
VPWR 3, PCM no mil |
| 78 |
|
15A |
VPWR 4 [solo motor de gasolina], Bobina de encendido [solo motor diésel], Bobina del relé de la bomba de combustible |
| 79 |
|
10A |
VPWR 5, Transmisión |
| 80 |
|
10A |
Marcha/arranque del tablero (solo chasis desnudo) |
| 81 |
|
15A |
Lógica IDM [solo motor diésel] |
| 83 |
|
|
Bomba de combustible (diodo) |
| 85 |
|
|
Adaptador #1 |
