Ford Econoline / Fusibles 1991

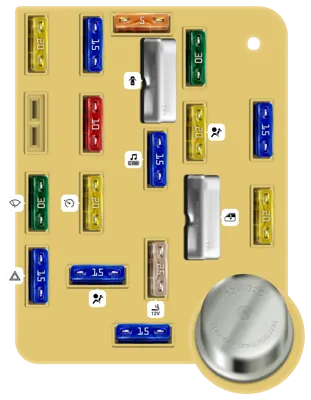

Panel de Fusibles Interior

Panel de Fusibles Interior
N°ADescripción
- Intermitente de Giro/Emergencia
1 15A Lámpara de Giro/Freno/Emergencia, Control de Velocidad, Interruptor de Presión de Freno DLC, PSOM
2 30A Motor del Limpiaparabrisas, Módulo de Control del Limpiaparabrisas
4 20A Lámparas de Matrícula, Iluminación de Instrumentos Flash-to-Pass, Lámpara Principal y de Estacionamiento
5 15A Módulo de Air Bag, Módulo de Luces de Circulación Diurna (DRL), Relé de Batería Auxiliar, Actuador de Bloqueo de Cambio, Interruptor de Control de Transmisión, Luces de reversa, Luces de Giro, Luces de Emergencia
6 20A Control de Velocidad. Módulo de Entrada Remota sin Llave. Entrada Iluminada. Toma de Accesorios. Módulo Antirrobo. Relé de Carga de Batería del Remolque
7 10A Módulo Antirrobo, Sensor de Rango de Transmisión, Interruptor de Posición de Estacionamiento/Neutro. Módulo de Control del Tren Motriz (PCM)
8 15A Interruptor de Lámpara de Cortesía, Entrada Iluminada. Espejos Eléctricos, Lámparas de Visera, Indicador Antirrobo. Memoria de Radio. Lámpara de Techo/Mapa, Módulo de Entrada Remota sin Llave
9 15A Interruptor Selector de Función, Actuador de Compuerta de Mezcla
10 25A Encendedor de Cigarros, Toma de Corriente Trasera, Amplificador de Potencia
11 15A Radio, Interruptor de Faros
12 Módulo Antirrobo. Seguros de Puerta Eléctricos. Módulo de Bloqueo de Memoria
13 5A Lámparas de Iluminación del tablero de instrumentos
14 Ventanas Eléctricas
15 20A Módulo de Air Bag
16 30A Asientos con Soporte Lumbar Eléctrico. Alimentación de Vehículo Modificado
17 20A RABS PSOM
18 15A Indicadores de Advertencia. Timbre de Advertencia

Panel de Fusibles del Motor

Panel de Fusibles del Motor
N°ADescripción
1 60A Válvula ABS, Motor de la Bomba, Módulo 4WABS
2 30A Sistema de Encendido, Tablero de Instrumentos, Motor PIA (Solo Diésel). Relé de Alimentación del PCM, Relé de Alimentación del ABS, Relé 4WABS
3 60A Adaptador del Remolque, Batería Auxiliar
4 60A Interruptor de Faros, Panel de Instrumentos
5 30A Relé de las Luces de Reversa del Remolque, Relé de las Luces de Marcha del Remolque
6 15A Módulo DRL, Relé de la Bocina, Lámpara del Capó
7 10A Luces de Marcha del Remolque Clase I, Relé de las Luces de Marcha del Remolque Clase II
8 40A Alimentación de Batería del Adaptador del Remolque, Relé del Cargador de Batería del Remolque
9 10A Luz de Giro/Freno Izquierda (LH) del Remolque
10 10A Luz de Giro/Freno Derecha (RH) del Remolque
11 30A Bomba de Combustible, Relé de la Bomba de Combustible
12 Diodo Enchufable
13 60A Interruptor de Encendido
14 60A Motor del Ventilador, Encendedor
15 50A Asientos Eléctricos, Asientos Lumbares Eléctricos
16 50A A/C Auxiliar - Calefacción, Módulo de Entrada Remota sin Llave
17 50A Alimentación de Vehículo Modificado
18 30A Módulo de Control del Tren de Potencia (PCM). Relé de Alimentación del PCM
19 20A Freno Electrónico
20 Relé de Alimentación del PCM
21 Relé de la Bomba de Combustible
22 Relé del ABS
