Ford Econoline / Fusibles 1997

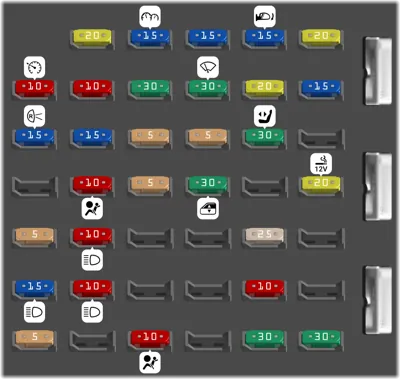

Panel de fusibles del tablero de instrumentos

Panel de fusibles del tablero de instrumentos
N°ADescripción
1 20A Módulo 4WABS o RABS
2 15A Relé 4WABS (bobina), RABS (diodo/resistor), tablero de instrumentos, campanilla de advertencia
3 15A Interruptor de faros, sensor de radio, control de radio trasero, módulo de entrada sin llave a distancia
4 15A Espejos eléctricos, vehículo modificado, cerraduras eléctricas con RKE, interruptor de faros (cúpula), entrada iluminada, interruptores de lámpara de cortesía, Radio (KAP), Tablero (KAP), campanilla de advertencia
5 20A Módulo de entrada sin llave a distancia, interruptores de bloqueo de puertas eléctricas, bloqueo de memoria
6 10A Interbloqueo de cambio de freno, control de velocidad, módulo de luz diurna
7 10A Interruptor multifunción
8 30A Condensador de supresión de ruido, alimentación positiva de la bobina de encendido, diodo de relé PCM/relé de potencia PCM, calentador de combustible [diésel], relé de bujía incandescente [diésel]
9 30A Módulo de control de limpiaparabrisas, motor de limpiaparabrisas
10 20A Interruptor de faros (luces exteriores), Interruptor multifunción (flash-to-pass)
11 15A Interruptor de luz de freno, interruptor de presión de freno, interruptor multifunción
12 15A Sensor de rango de transmisión digital (luces de reversa), relé de batería auxiliar
13 15A Interruptor de modo de aire acondicionado, actuador de puerta de mezcla
14 5A Tablero de instrumentos (luces indicadoras de airbag y carga)
15 5A Relé de carga de batería de remolque (bobina)
16 30A Asientos eléctricos
19 10A Módulo de airbag
20 5A Interruptor de cancelación de sobremarcha
21 30A Ventanas eléctricas
23 20A Encendedor de cigarros, conector de enlace de datos
24 5A Entrada iluminada
25 10A Faros izquierdos (luz baja)
28 25A Toma de corriente del tablero de instrumentos
30 15A Faros (luz alta), Luces diurnas (DRL), indicador de luz alta
31 10A Faros derechos (luz baja), Luces diurnas (DRL)
34 10A Sensor de rango de transmisión digital (control de arranque)
36 5A Iluminación del panel
38 10A Módulo de airbag
40 30A Vehículo modificado
41 30A Vehículo modificado

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
- No usado
- No usado
- Luces de reversa del remolque
- Luces de marcha del remolque
- Relé de carga de batería del remolque
- No usado
- PCM
- Motor del ventilador
- Claxon
- Bomba de combustible o IDM
1 Generador a batería
4 5A Memoria de mantenimiento del PCM
5 10A Señal de giro del remolque derecho
6 10A Señal de giro del remolque izquierdo
8 60A Fusibles del tablero de instrumentos
9 30A Relé de potencia del PCM
10 60A Batería auxiliar
12 60A Varios
13 50A Relé del motor del ventilador
14 30A Luces de marcha del remolque, luces de reversa del remolque
15 40A Interruptor de faros
16 50A Aire acondicionado auxiliar, módulo de entrada sin llave a distancia
17 30A Relé de la bomba de combustible [gasolina], relé del módulo del inyector [diésel]
18 60A Potencia del vehículo modificado
19 60A Sistema de frenos antibloqueo [4WABS]
20 20A Controlador de freno eléctrico (remolque)
21 50A Potencia del vehículo modificado
22 40A Carga de batería del remolque (relé)
23 60A Alimentación del interruptor de encendido
26 Alternador [diésel]
27 15A Claxon, módulo de luz diurna
28 Diodo del PCM
