Ford Ecosport / Fusibles 2019

Caja de fusibles de la batería

Caja de fusibles de la batería
N°ADescripción
1 250A Caja de fusibles del compartimento del motor.
2 60A Dirección eléctrica asistida.
3 100A Arranque electrónico en frío: potencia del calentador.
4 70A Sistema electrónico de arranque en frío: potencia del calentador [motor 1,5 l]
5 250A Arrancador del motor y alternador.

Caja de fusibles del habitáculo

Caja de fusibles del habitáculo
N°ADescripción
- 5A Módulo de control del sistema de protección.
- 5A Sensor de humedad y de la temperatura del vehículo.
- 10A Módulo de ayuda de estacionamiento en marcha atrás.
- 10A Interruptor de encendido. Interruptor de Start/Stop.
- 20A Relé del cierre centralizado. Circuitos interno del relé de desbloqueo centralizado del modelo de control de la carrocería.
- 10A Techo corredizo. Módulo del techo corredizo. Ventanillas eléctricas. Interruptor de iluminación.
- 30A Unidad de control de la puerta del acompañante.
- 5A Sin USO.
- 5A Espero interior electrocrómico. Interruptor del control de la transmisión [motor 1,5 l AT / 2,0 l].
- 10A Conector inteligente de enlace de datos.
- 5A Sin USO.
- 5A Sensor del monitor de intrusión
- 15A Relé de desbloqueo del conductor. Relé del seguro doble. Circuitos internos del relé del seguro para niños del modelo de control de la carrocería. Seguro de la tapa de carga de combustible.
- 30A Unidad de control de la puerta trasera derecha.
- 15A Sin USO.
- 15A Sin USO.
- 15A SYNC. Panel de mini acabado electrónico.
- 7.5A Sin USO.
- 7.5A Sin USO.
- 10A Sin USO.
- 7.5A Climatizador del cabezal.
- 7.5A Módulo de control de la columna de dirección. Potencia inteligente de enlace de datos. Cuadro de instrumentos.
- 20A Módulo de control del audio.
- Sin USO.

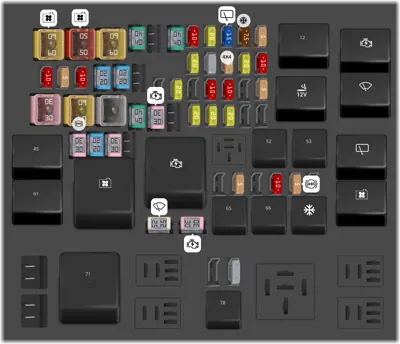

Caja de fusibles del compartimento del motor

Caja de fusibles del compartimento del motor
N°ADescripción
1 60A Relé del ventilador de refrigeración del motor 2.
2 50A Relé del ventilador de refrigeración del motor 1.
3 60A Bujía incandescente de gasoil
4 40A ABS con programa de estabilidad electrónico (válvulas).
6 40A Motor del soplador delantero
7 10A Interruptor de activación/desactivación del freno.
8 20A Techo solar.
9 15A Relé del limpiador trasero. Bobina del relé del limpiaparabrisas.
10 7.5A Relé del embrague del aire acondicionado.
11 5A Relé del tomacorriente de la bobina. Bobina del relé de la bocina. Bobina del relé de la bomba de combustible.
12 Relé del módulo de control del tren motriz.
13 Relé del motor de arranque.
14 10A Sin USO.
15 5A Sensor de lluvia. Bobina del relé del limpiador trasero.
16 10A Motor de la escobilla del limpiaparabrisas de la luneta.
17 20A Tomacorriente 1 (o encendedor de cigarrillos).
18 20A Tomacorriente en segunda fila.
20 20A Módulo de control del tren motriz.
21 Sensor de oxígeno calentado (HTR). Sensor del monitor del catalizador (CMS). Envase de la válvula de purga (CPV). Válvula de control solenoide de distribución variable del árbol de levas (VCT). Sensor TMAF. VCV: unidad de medición de combustible. Válvula de descarga del turbocompresor.
22 5A Bobina de control de relé del embrague del A/C Bobina de relé de control del ventilador: Encendido/Apagado Bobina de relé de control del ventilador: Encendido/Apagado Agua en el combustible. Puente del solenoide del EGR. Bobina del relé de la bujía incandescente. Control variable de la bomba de aceite. Válvula variable del compresor del CA. Vacío del freno AVC. Módulo del relé de AWD. Persiana de rejilla activa.
23 20A Bujías de la bobina [motor 1,5 l]. Bujías de la bobina [motor 2,0 1]
24 10A Inyectores de combustible en el puerto: PFI [Dragon 1,5 l]
26 20A Clase del enganche para remolque.
28 10A Bocina izquierda.
29 10A Bocina derecha.
31 5A Sensor de temperatura y flujo de la masa de aire [2,0 l].
32 30A Módulo de control de la carrocería (voltaje de la batería).
33 60A Bomba del programa de estabilidad electrónico/ABS.
34 Módulo del gancho para remolque.
35 40A Luz trasera térmica.
36 30A Relé del motor de arranque.
38 20A Luz baja izquierda de descarga de alta intensidad.
39 20A Luz baja derecha de descarga de alta intensidad.
40 20A Calentador de combustible gasoil.
43 Relé del tomacorriente auxiliar.
44 Relé del limpiaparabrisas.
45 Relé del motor del soplador delantero.
46 30A Unidad de control de la puerta trasera izquierda.
47 20A Relé de la bomba de combustible [motor 1,5 1] Módulo de la bomba eléctrica [motor 2,01].
48 30A Unidad de control de la puerta del conductor.
50 Relé de marcha y arranque.
52 Relé de la bocina del vehículo.
53 Luz baja izquierda de descarga de alta intensidad [motor 2,0 l].
54 Relé del limpiador trasero.
56 5A Módulo de control de potencia. Dirección eléctrica asistida.
58 10A Módulo del monitor de punto ciego de mano izquierda. Módulo del monitor de punto ciego de mano derecha. Cámara de video trasera
59 5A Módulo ABS
61 Relé de luz trasera térmica y espejos exteriores térmicos.
62 Relé del ventilador de refrigeración del motor 2.
63 25A Limpiaparabrisas delantero.
64 30A Módulo de control de la carrocería: bus de marcha y arranque
65 Relé de la bomba de combustible [motor 1,5 l]. Relé del módulo de la bomba electrónica [motor 2,0 l]
66 Luz baja derecha de descarga de alta intensidad [motor 2,0 1].
67 Relé del embrague del aire acondicionado.
68 Relé del ventilador de refrigeración del motor 1.
71 Relé del controlador de la bujía incandescente [motor 1,5la gasoil].
75 DE REPUESTO.
78 DE REPUESTO.
