Ford Ecosport / Fusibles 2020

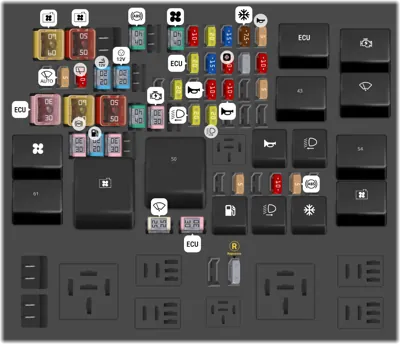

Caja de fusibles en el motor

Caja de fusibles en el motor
N°ADescripción
1 60A Relé 2 del ventilador de refrigeración del motor.
2 50A Relé 1 del ventilador de refrigeración del motor.
3 - No utilizado.
4 40A ABS con programa de estabilidad electrónica (válvulas).
5 - No utilizado.
6 40A Relé del motor del ventilador delantero.
7 10A Interruptor de encendido/apagado del freno.
8 20A Módulo del techo solar.
9 15A Relé del lavador trasero. Bobina del relé del motor del limpiaparabrisas delantero.
10 7.5A Relé del embrague del aire acondicionado.
11 5A Relé de la bobina de la toma de corriente. Bobina del relé de la bocina. Bobina del relé de la bomba de combustible.
12 Relé del módulo de control del motor y transmisión.
13 Relé de arranque.
14 - No utilizado.
15 5A Sensor de lluvia. Bobina del relé del lavador trasero.
16 10A Motor del limpiaparabrisas trasero.
17 20A Toma de corriente 1 (o encendedor).
18 20A Toma de corriente trasera.
19 - No utilizado.
20 20A Módulo de control del motor y transmisión.
21 15A Calentador del sensor de oxígeno. Sensor del monitor del catalizador. Válvula de purga del canister. Válvulas de solenoide de la sincronización del árbol de levas variable.
22 10A Bobina del relé del embrague del aire acondicionado. Bobina del relé de control del ventilador - encendido/apagado 1. Bobina del relé de control del ventilador - encendido/apagado 2. Sistema de arranque en frío electrónico - unidad de control del calentador [motor 1.5 L Dragon]. Control de la bomba de aceite variable [motor 1.5 L]. Válvula del compresor de aire acondicionado variable. Freno de vacío [motor 1.5L]. Módulo del relé de tracción en las cuatro ruedas [motor 2.0 L]. Obturador de la parrilla activo.
23 Bobinas de encendido [motor 1.5 L]. Bobinas de encendido [motor 2.0 L].
24 10A Inyectores de combustible del puerto - PFI [motor 1.5L].
25 - No utilizado.
26 20A Clase de remolque.
27 - No utilizado.
28 10A Bocina izquierda.
29 10A Bocina derecha.
30 - No utilizado.
31 5A Sensor de flujo de masa de aire de la temperatura [2.0 L].
32 30A Módulo de control de la carrocería (tensión de la batería).
33 60A ABS/bomba del programa de estabilidad electrónico.
34 50A Módulo del remolque.
35 40A Luz de fondo calefaccionada.
36 30A Relé de arranque.
37 - No utilizado.
38 20A Relé de la luz de descarga de alta intensidad de faro bajo izquierdo¹.
39 20A Relé de la luz de descarga de alta intensidad de faro bajo derecho !
40 - No utilizado.
41 - No utilizado.
42 - No utilizado.
43 Relé de las tomas de corriente auxiliares.
44 Relé del motor del limpiaparabrisas delantero.
45 Relé del motor del ventilador delantero.
46 30A Unidad de control de la puerta trasera izquierda.
47 20A Relé de la bomba de combustible [motor 1.5L]. Módulo eléctrico de la bomba [motor 2.0L].
48 30A Unidad de control de la puerta del conductor.
49 - No utilizado.
50 Relé de ejecución/arranque
51 No utilizado.
52 Relé de la bocina del vehículo.
53 Luz de descarga de alta intensidad de faro bajo izquierdo.
54 Relé del lavador trasero.
55 - No utilizado.
56 5A Módulo de control de la alimentación. Dirección electrohidráulica.
57 - No utilizado.
58 10A Módulo del monitor de punto ciego del lado izquierdo. Módulo del monitor de punto ciego del lado derecho. Cámara de video trasera
59 5A Módulo ABS.
60 - No utilizado.
61 Luz de fondo calefaccionada.
62 Relé del ventilador 2 de refrigeración del motor.
63 25A Motor del limpiaparabrisas delantero.
64 30A Módulo de control de la carrocería - bus de funcionamiento/arranque.
65 Relé de la bomba de combustible [motor 1.5L]. Relé del módulo eléctrico de la bomba [motor 2.0L]
66 Luz de descarga de alta intensidad de faro bajo derecho.
67 Relé del embrague del aire acondicionado.
68 Relé del ventilador 1 de refrigeración del motor.
69 - No utilizado.
70 - No utilizado.
71 No utilizado.
72 No utilizado.
73 No utilizado.
74 - No utilizado.
75 REPUESTO.
76 No utilizado.
77 No utilizado.
78 No utilizado.
79 No utilizado.

Caja de fusibles del compartimento del pasajero

Caja de fusibles del compartimento del pasajero
N°ADescripción
- 5A Módulo de control del sistema de seguridad suplementario.
- 5A Sensor de humedad y temperatura en el interior del coche.
- 10A Módulo del asistente de estacionamiento en reversa.
- 10A Cilindro de llave. Interruptor de arranque/parada.
- 20A Relé de cierre global (relé interno del módulo de control de la carrocería). Relé de apertura global (relé interno del módulo de control de la carrocería).
- 10A Interruptor del techo solar. Módulo del techo solar. Iluminación del interruptor del elevalunas eléctrico del conductor.
- 30A Unidad de control de la puerta del pasajero.
- 5A No utilizado.
- 5A Retrovisor interior electrocrómico. Interruptor del control de transmisión [1.5L AT/2.0L].
- 10A Alimentación del conector de diagnóstico a bordo.
- 5A No utilizado.
- 5A Sensor del monitor de intrusión.
- 15A Relé del destrabamiento del conductor. Relé de doble cierre. Circuitos del modelo de control de la carrocería internos del relé de cierre secundario. Cierre de la puerta de llenado de combustible.
- 30A Unidad de control de la puerta trasera derecha.
- 15A No utilizado.
- 15A No utilizado.
- 15A SYNC. Panel de acabado electrónico mini.
- 7.5A No utilizado.
- 7.5A No utilizado.
- 10A No utilizado.
- 7.5A Cabezal del control de climatización.
- 7.5A Módulo de control de la columna de dirección. Alimentación del enlace de datos inteligente. Tablero de instrumentos.
- 20A Módulo del control de audio.
- 20A No utilizado.
- No utilizado.

Caja de fusibles de la batería

Caja de fusibles de la batería
N°ADescripción
1 250A Caja de fusibles del compartimento del motor.
2 60A Dirección con asistencia eléctrica.
3 100A Módulo de control de la carrocería.
4 70A Arranque en frío eléctrico - alimentación del calentador
5 275A Motor de arranque y alternador.
