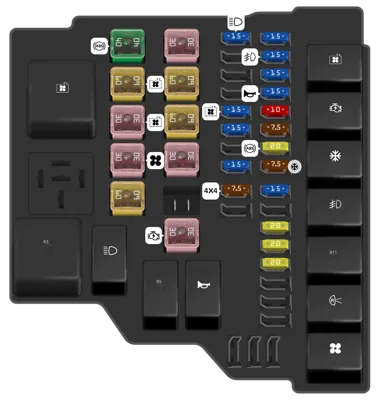

Caja de fusibles del compartimiento del motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Ventilador de enfriamiento del motor - alta velocidad | ||
| - | Luces altas | ||
| - | Arranque en frío | ||
| - | Bocina | ||
| - | Ventilador de enfriamiento del motor - baja velocidad | ||
| - | Motor de arranque | ||
| - | Embrague del aire acondicionado | ||
| - | Faro para niebla | ||
| - | Bomba de combustible [1.6 Ly2.0L], calefactor de combustible [diesel] | ||
| - | Luz de reversa [solo transmisión automática] | ||
| - | Soplador del calefactor | ||
| - | Módulo de control del tren motriz | ||
| 1 | 40A | Sistema de frenos antibloqueo, módulo del programa de estabilidad electrónica | |
| 2 | 60A | Alta velocidad del ventilador del sistema de enfriamiento | |
| 3 | 30A | Baja velocidad del ventilador del sistema de enfriamiento | |
| 4 | 30A | Soplador del calefactor | |
| 5 | 60A | Alimentación de la caja de fusibles del compartimiento de pasajeros (batería) | |
| 6 | 30A | Módulo de control de la carrocería (bloqueo) | |
| 7 | 60A | Alimentación de la caja de fusibles del compartimiento de pasajeros (encendido) | |
| 8 | 60A | Relevador de la bujía incandescente [solo diesel] | |
| 9 | 30A | Módulo de transmisión automática | |
| 11 | 30A | Relevador del motor de arranque | |
| 12 | 15A | Relevador de luces altas | |
| 16 | 15A | Relevador del ventilador de enfriamiento, encendido del módulo de control del tren motriz, válvula de purga | |
| 17 | 15A | Sensores de oxígeno calefaccionado, válvula de arranque en frío [solo Brasil], válvula de admisión variable [2.0 L], módulo de control del tren motriz [solo diesel], flujo de la masa de aire [solo diesel], válvula medidora de combustible [solo diesel] | |
| 19 | 15A | Bobina en bujía 4x [2.0 L] bobina de encendido [1.6 L] | |
| 20 | 7.5A | Módulo de AWD/interruptor de AWD | |
| 22 | 15A | Módulo de control de la carrocería (iluminación izquierda) | |
| 23 | 15A | Relevador de los faros de niebla | |
| 24 | 15A | Módulo de control de la carrocería (indicadores de dirección) | |
| 25 | 15A | Bocina | |
| 26 | 10A | Bomba de combustible para arranque en frío | |
| 27 | 7.5A | Bobina de relevador del módulo de control del tren motriz, unidad de control de la transmisión (batería) | |
| 28 | 20A | Sistema de frenos antibloqueo, programa de estabilidad electrónica | |
| 29 | 7.5A | Embrague del aire acondicionado | |
| 30 | 15A | Módulo de control de la carrocería (iluminación derecha) | |
| 32 | 20A | Módulo de control de la carrocería (economizador de batería) | |
| 33 | 20A | Módulo de control de la carrocería (ventana trasera térmica) | |
| 34 | 20A | Relevador e inyectores de la bomba de combustible [1.6 L y 2.0 L], relevador del calefactor de combustible [solo diesel] |
Caja de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | Encendido | ||
| - | Sistema de encendido sin llaves | ||
| - | Accesorio del sistema sin llaves | ||
| 1 | 7.5A | Embrague del aire acondicionado, sensor de lluvia, espejo electrocrómico | |
| 2 | 10A | Luces de alto | |
| 3 | 7.5A | Luces de reversa | |
| 4 | 7.5A | Interruptor de faros delanteros | |
| 5 | 20A | Módulo de control de la carrocería (limpiaparabrisas) | |
| 6 | 15A | Módulo de control de la carrocería (limpiaparabrisas de la ventana trasera) | |
| 7 | 15A | Interruptor de la bomba del lavador | |
| 8 | 10A | No se usa | |
| 10 | 15A | Interruptor de encendido o encendido sin llave, relevadores de accesorios | |
| 11 | 3A | Grupo (batería) | |
| 12 | 15A | Diagnóstico | |
| 13 | 7.5A | Módulo de control electrónico de climatización, sensor para monitoreo de intrusos, panel de control integrado, pantalla multifunción, control remoto receptor (vehículos con sistema sin llave) | |
| 14 | 15A | Radio, sincronización | |
| 15 | 3A | Espejos eléctricos exteriores, interruptores eléctricos en las ventanas (vehículos de un solo toque y sin ventanas eléctricas inteligentes) | |
| 16 | 20A | Módulo de acceso sin llave del vehículo | |
| 17 | 20A | Módulo de acceso sin llave del vehículo | |
| 18 | 20A | Toldo corredizo eléctrico | |
| 19 | 7.5A | Grupo de instrumentos (accesorios) | |
| 25 | 7.5A | Módulo de control del aire acondicionado, relevador del ventilador del calefactor, relevador de faros de niebla delanteros | |
| 26 | 3A | Módulo de control del sistema de protección | |
| 27 | 10A | Módulo de control de la carrocería (encendido), sistema antirrobo pasivo (para vehículos sin sistema de llaves), sistema de frenos antibloqueo, encendido (para vehículos sin sistema de llave), grupo de instrumentos (encendido), dirección eléctrica servoasistida (encendido) | |
| 28 | 7.5A | Pedal del acelerador, bomba de combustible [1.6 L y 2.0 L], calefactor del combustible [diesel], módulo de transmisión automática (encendido), módulo de control del tren motriz (encendido) | |
| 31 | 20A | Tomacorriente delantero | |
| 32 | 20A | Tomacorriente trasero | |
| 33 | Refacción | ||
| 34 | 30A | Interruptores eléctricos de las ventanas del conductor yel pasajero, módulo de control de las ventanas eléctricas inteligentes (ventanas eléctricas delanteras) | |
| 35 | 30A | Interruptores eléctricos de las ventanas traseras, módulo de control eléctrico inteligente (ventanas eléctricas traseras) | |
| 36 | Refacción |
Caja de fusibles de la batería
| N° | A | Descripción | |
|---|---|---|---|
| 1 | Motor de arranque | ||
| 2 | Dirección eléctrica servoasistida | ||
| 3 | Caja de conexiones del motor |
