Ford Edge / Fusibles 2010

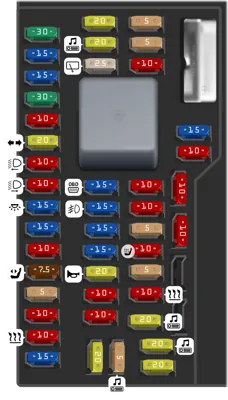

Tablero de fusibles del compartimiento de pasajeros

Tablero de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A No se usa (disponible)
2 15A Luz superior de freno (freno activo/inactivo)
3 15A Módulo SYNC R
4 30A Ventana inteligente delantera del conductor
5 10A Iluminación del teclado (asiento de la segunda fila), interseguro de la palanca de velocidades y el freno (BSI)
6 20A Direccionales
7 10A Luces bajas del faro (izquierdo)
8 10A Luces bajas del faro (derecho)
9 15A Luces interiores, Luces del área de carga
10 15A Iluminación de fondo, Luces para charcos
11 10A Tracción en todas las ruedas (AWD)
12 7.5A Interruptor del espejo eléctrico, Memoria del asiento eléctrico del lado del conductor, Módulo del asiento del conductor - alimentación de respaldo
13 5A Radio satelital
14 10A Módulo de la compuerta levadiza eléctrica - alimentación de respaldo
15 10A Control de aire acondicionado y calefacción, Módulo del GPS
16 15A No se usa (disponible)
17 20A Alimentaciones de todos los seguros eléctricos, Liberación de la compuerta levadiza
18 20A Amplificador
19 25A Limpiador trasero
20 15A Enlace de datos
21 15A Faros de niebla
22 15A Luces de estacionamiento
23 15A Luces altas de los faros
24 20A Relevador del claxon
25 10A Luces de demanda
26 10A Grupo de instrumentos del tablero
27 20A Interruptor de ignición
28 5A Radio
29 5A Grupo de instrumentos del tablero
30 5A Cancelación de sobremarcha
31 10A No se usa (disponible)
32 10A Módulo de control de los sistemas de sujeción
33 10A No se usa (disponible)
34 5A Sensor del ángulo de viraje
35 10A Asistencia de estacionamiento en reversa, Sensor de velocidad de guiñada, Asientos térmicos
36 5A Transceptor del sistema antirrobo pasivo
37 10A Control de aire acondicionado y calefacción
38 20A Amplificador, bocina de graves
39 20A Radio
40 20A No se usa (disponible)
41 15A Espejo retrovisor con atenuación automática
42 10A No se usa (disponible)
43 10A Lógica del limpiador trasero
44 10A Alimentación de accesorios del usuario

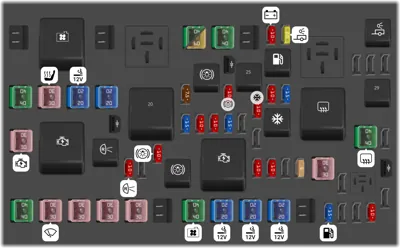

Caja de distribución de la corriente

Caja de distribución de la corriente
N°ADescripción
2 Relevador del motor del ventilador
5 40A Ventilador de enfriamiento [vehículos con arrastre del remolque]
5 60A Ventilador de enfriamiento [vehículos sin arrastre del remolque]
6 40A Ventilador de enfriamiento [sólo vehículos con arrastre del remolque]
8 10A Alternador
9 20A Luces de estacionamiento del remolque
11 Relevador de luces de estacionamiento de arrastre del remolque
15 40A Motor de la bomba de ABS (frenos antibloqueo)
16 30A Asientos térmicos delanteros
17 20A Encendedor/Tomacorriente
18 20A Toldo corredizo panorámico
19 Diodo de la bomba de combustible
20 Relevador del Módulo de control del tren motriz (PCM)
21 7.5A PCM - Alimentación de respaldo
22 Relevador de luz de alto y direccional izquierdas de arrastre del remolque
23 Diodo de Inicio integrado de un toque
24 10A Luz de alto y direccional izquierdas de arrastre del remolque
25 Relevador de apertura de asiento trasero
26 Relevador de la bomba de combustible
27 10A Apertura de asiento trasero
28 15A Espejo térmico
29 Relevador del espejo térmico
30 15A Alimentación del vehículo 1
31 10A Alimentación del vehículo 3
32 10A Alimentación del vehículo 2
33 15A Alimentación del vehículo 4
35 10A Embrague del A/A
37 Relevador del embrague de A/A
38 Relevador del desempañador de la ventana trasera
39 40A Desempañador de la ventana trasera
41 30A Motor de arranque
42 Relevador del motor de arranque
43 Relevador de la luz de reversa
44 10A Luces de reversa
46 10A Luz de alto y direccional derecha de arrastre del remolque
47 Relevador de la luz de alto y direccional derecha de arrastre del remolque
48 Relevador de marcha/arranque
49 10A PCM ISPR
50 10A Marcha/Arranque ABS
52 5A Alimentación del diodo de la bomba de combustible
53 30A Marcha/Arranque del tablero de fusibles en el compartimiento de pasajeros
56 Diodo del embrague del A/A
57 40A Válvulas del sistema de frenos antibloqueo
58 30A Limpiadores delanteros
59 30A Compuerta levadiza eléctrica
60 30A Asiento eléctrico del conductor/módulo de memoria
61 30A Asiento eléctrico del pasajero
63 40A Motor del ventilador
64 20A Encendedor/Tomacorriente
65 20A Encendedor/Tomacorriente
66 20A Encendedor/Tomacorriente
68 15A Bomba de combustible
71 10A Interruptor de activación/desactivación del freno (luces del freno)
