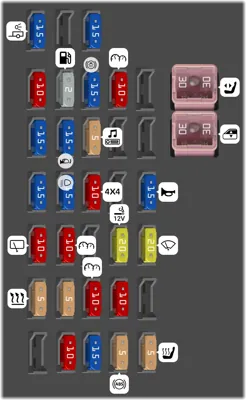

Tablero de fusibles del compartimiento del pasajero
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Luces de estacionamiento de arrastre de remolque | |
| 3 | 15A | Luces de estacionamiento delanteras y traseras | |
| 4 | 10A | Interruptor de encendido | |
| 5 | 2A | Módulo de control del tren motriz (relevador de PCM), relevador de bomba de combustible, relevador de ventilador principal, relevador de ventilador de velocidad alta/baja 2, módulo PATS | |
| 6 | 15A | Luz de alto superior central (CHMSL), luces de alto, PCM, Sistema de frenos antibloqueo (ABS), control de velocidad, interruptor de activación y desactivación del freno | |
| 7 | 10A | Grupo de instrumentos, conector de diagnóstico, interruptor del espejo eléctrico, radio | |
| 9 | 30A | Seguros eléctricos de las puertas, asientos eléctricos | |
| 10 | 15A | Espejos térmicos | |
| 11 | 15A | Toldo corredizo, espejo electrocromático | |
| 12 | 5A | Radio | |
| 15 | 30A | Ventanas eléctricas | |
| 16 | 15A | Bocina de graves auxiliar | |
| 17 | 15A | Luces bajas | |
| 18 | 10A | 4WD | |
| 20 | 15A | Claxon | |
| 21 | 10A | Motor de limpiador trasero, lavador del limpiador trasero | |
| 22 | 10A | Grupo de instrumentos. | |
| 24 | 20A | Encendedor | |
| 25 | 20A | Motor del limpiador delantero, lavador del limpiador delantero | |
| 26 | 5A | Interruptor del modo de sistema de control de aire acondicionado y calefacción | |
| 27 | 5A | Ventilación del cánister, interruptor de anulación del control de velocidad | |
| 28 | 10A | Grupo de instrumentos. | |
| 29 | 10A | Asistencia de estacionamiento en reversa | |
| 32 | 10A | Seguro de cambios del Freno y Transmisión | |
| 33 | 15A | Módulo de la bolsa de aire, luz indicadora de Desactivación de la Bolsa de aire del pasajero (PAD), Sensor de clasificación del ocupante (OCS) | |
| 34 | 5A | Módulo de ABS, Evac y llenado, control de velocidad | |
| 35 | 5A | Módulo de asientos térmicos, 4WD |
Caja de distribución de la corriente
| N° | A | Descripción | |
|---|---|---|---|
| - | Diodo de A/A | ||
| - | Relevador del PCM | ||
| - | Relevador de la bomba de combustible | ||
| - | Relevador del ventilador de enfriamiento | ||
| - | Relevador 1 del ventilador de alta y baja velocidad | ||
| - | Relevador del motor del ventilador | ||
| - | Relevador del motor de arranque | ||
| - | Relevador 2 del ventilador de alta y baja velocidad | ||
| - | Relevador de los faros de niebla | ||
| - | Relevador de A/A | ||
| 2 | 25A | Energía faros delanteros | |
| 3 | 25A | Corriente de las luces altas, luces direccionales, luces interiores, faros delanteros | |
| 4 | 5A | Mantenimiento de energía [KA PWR] | |
| 5 | 15A | Sensores de calefaccionado de oxígeno en gases de escape (HEGO) | |
| 6 | 20A | Bomba de combustible | |
| 7 | 40A | Relevador RUN/ACC, espejo electrocromático, encendedor, limpiadores delanteros y traseros | |
| 8 | 30A | Módulo de control del tren motriz (PCM), inyectores y bobina | |
| 9 | 15A | Alternador | |
| 10 | 30A | Asientos térmicos | |
| 11 | 10A | PCM | |
| 12 | 20A | Tomacorriente | |
| 13 | 20A | Faros de niebla | |
| 14 | 15A | Clutch de A/A, relevador de A/A | |
| 15 | 30A | Solenoide del Sistema de frenos antibloqueo (ABS) | |
| 16 | 25A | Tablero de fusibles del T/I (RUN/START) | |
| 17 | 50A | Encendido (principal) | |
| 18 | 40A | Motor del ventilador | |
| 19 | 40A | Relevador de retardo de accesorios; bocina de graves auxiliar y 4WD, luz baja | |
| 20 | 60A | ABS (frenos antibloqueo) | |
| 21 | 40A | Claxon, CHMSL, grupo de instrumentos, seguros eléctricos y asientos eléctricos | |
| 22 | 40A | Ventilador de enfriamiento [I4] | |
| 22 | 50A | Ventilador de enfriamiento [V6] | |
| 23 | 40A | Desempañador trasero, relevador de luces de estacionamiento | |
| 24 | 40A | Ventilador de Alta y Baja velocidad [I4] | |
| 24 | 50A | Ventilador de Alta y Baja velocidad [V6] | |
| 25 | Derivación |
