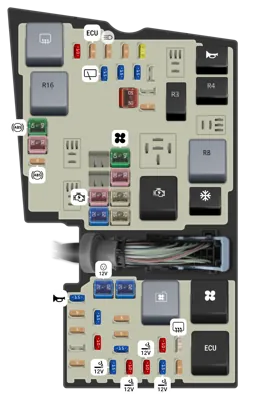

Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Sistema de frenos antibloqueo y bomba del programa de estabilidad electrónica | |
| - | 30A | Válvula del programa de estabilidad electrónica | |
| - | 40A | Motor del soplador del calentador | |
| - | 30A | Fusible del relé del módulo de control del tren motriz | |
| - | 30A | Relé de arranque | |
| - | 25A | Ventana trasera eléctrica (sin unidad de control de puerta) | |
| - | 20A | Encendedor de cigarros delantero o toma de corriente | |
| - | 25A | Ventana delantera eléctrica (sin unidad de control de puerta) | |
| - | 20A | Toma de corriente trasera | |
| - | 20A | Toma de corriente central | |
| - | 5A | Sistema de frenos antibloqueo y programa de estabilidad electrónica alimentación de 15 | |
| - | 15A | Claxon | |
| - | 5A | Interruptor de luz de freno | |
| - | 15A | Sistema de monitoreo de batería | |
| - | 5A | Bobinas de relé | |
| - | 5A | Módulo del interruptor de luz | |
| - | 10A | Espejo exterior eléctrico (sin unidad de control de puerta) | |
| - | 5A | Alimentación de energía continua | |
| - | 15A | Embrague del aire acondicionado | |
| - | 10A | Inyector de combustible del vehículo | |
| - | 25A | Desempañador de la ventana trasera | |
| - | 5A | Ventilador de enfriamiento de aceite de la unidad de transferencia de potencia (especificación de Medio Oriente) | |
| - | 15A | Energía del vehículo | |
| - | 10A | Energía del vehículo 2 | |
| - | 10A | Energía del vehículo 3 | |
| - | 15A | Energía del vehículo 4 | |
| - | 5A | Persianas activas de la parrilla | |
| - | 10A | Sensor de clasificación de ocupantes, indicador de desactivación del airbag del pasajero alimentación | |
| - | 5A | Alimentación de encendido del módulo de control del motor y del módulo de control de la transmisión | |
| - | 5A | Alimentación de encendido del módulo de control de lámparas diurnas y faros | |
| - | 5A | Alimentación de 15 del sistema de asistencia de dirección electrónica | |
| - | 20A | Alimentación de 15 del módulo de control de la carrocería | |
| - | 15A | Limpiaparabrisas trasero | |
| - | 15A | Suministro del módulo de control de faros | |
| - | 15A | Lámparas diurnas antiniebla delanteras | |
| - | 50A | Módulos inteligentes del motor del limpiaparabrisas | |
| - | 5A | Teclado | |
| - | Claxon | ||
| - | Ventilador de enfriamiento de aceite de la unidad de transferencia de potencia (especificación de Medio Oriente) | ||
| - | Lámparas diurnas antiniebla delanteras | ||
| - | Relé de accesorio retardado | ||
| - | Relé de arranque | ||
| - | Embrague del aire acondicionado | ||
| - | Ventilador de enfriamiento | ||
| - | Soplador del calentador | ||
| - | Relé de control del motor | ||
| - | Ventana trasera calefaccionada | ||
| - | Encendido 15 |

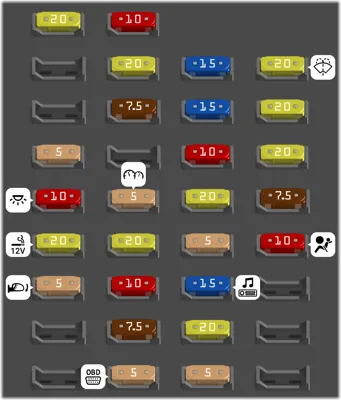

Panel de Fusibles del Compartimiento de Pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 56 | 20A | Suministro de la bomba de combustible, Medidor de masa de aire | |
| 59 | 5A | Transceptor pasivo antirrobo | |
| 60 | 10A | Luz interior. Paquete de interruptores de la puerta del conductor. Iluminación de la guantera, Banco de interruptores de la consola superior | |
| 61 | 20A | Encendedor de cigarros, Toma de corriente | |
| 62 | 5A | Módulo del sensor de lluvia, Espejo con atenuación automática | |
| 65 | 10A | Liberación del portón trasero | |
| 66 | 20A | Suministro de desbloqueo de la puerta del conductor. Doble bloqueo | |
| 67 | 7.5A | SYNC. Pantalla multifuncional. Módulo de sistema de posicionamiento global | |
| 69 | 5A | Tablero de instrumentos | |
| 70 | 20A | Suministro de bloqueo y desbloqueo central | |
| 71 | 10A | Cabezal de control de calefacción (aire acondicionado manual). Control electrónico automático de temperatura dual | |
| 72 | 7.5A | Módulo del volante | |
| 73 | 5A | Conector de enlace de datos | |
| 74 | 15A | Suministro de faros de luz alta | |
| 75 | 15A | Suministro de faros antiniebla | |
| 76 | 10A | Suministro de luces de reversa | |
| 77 | 20A | Suministro del limpiaparabrisas | |
| 78 | 5A | Interruptor de encendido. Botón de arranque | |
| 79 | 15A | Radio, Reproductor de DVD de navegación, Pantalla táctil, Interruptor de luces de emergencia. Interruptor de bloqueo de puertas | |
| 80 | 20A | Suministro del techo solar | |
| 81 | 5A | Receptor de frecuencia de radio | |
| 82 | 20A | Relé del limpiaparabrisas | |
| 83 | 20A | Bloqueo central | |
| 84 | 20A | Suministro de desbloqueo de la puerta del conductor. Doble bloqueo | |
| 85 | 7.5A | Alimentación electrónica 15 | |
| 86 | 10A | Módulo de airbag, Sistema de clasificación de ocupantes. Indicador de desactivación del airbag del pasajero |
Panel de Fusibles del Compartimiento de Equipaje
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Módulo de entrada manos libres del portón trasero | |
| - | 10A | Módulo de vehículo sin llave | |
| - | 5A | Manijas de puertas de vehículo sin llave | |
| - | 25A | Unidad de control de puerta delantera izquierda | |
| - | 25A | Unidad de control de puerta delantera derecha | |
| - | 25A | Unidad de control de puerta trasera izquierda | |
| - | 25A | Unidad de control de puerta trasera derecha | |
| - | 25A | Motor del asiento del conductor | |
| - | 5A | Módulo de memoria del asiento del conductor alimentación lógica | |
| - | 5A | Alimentación de la bobina de encendido trasera | |
| - | 25A | Amplificador de audio | |
| - | 30A | Convertidor de corriente continua a corriente alterna (DC/AC) | |
| - | 25A | Portón trasero eléctrico | |
| - | 40A | Accesorios / Módulo de remolque 30 alimentación 1 | |
| - | 5A | Sistema de detección de punto ciego, Cámara de visión trasera con asistencia de estacionamiento | |
| - | 5A | Módulo de asistencia de estacionamiento | |
| - | 5A | Convertidor de corriente continua a corriente alterna (DC/AC) | |
| - | 20A | Calefacción del asiento del conductor | |
| - | 20A | Calefacción del asiento del pasajero | |
| - | 5A | Techo solar | |
| - | Relé trasero 15 |
