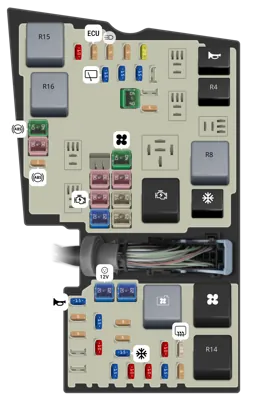

Caja de distribución eléctrica
| N° | A | Descripción | |
|---|---|---|---|
| - | 40A | Sistema de frenos antibloqueo y bomba de programa de estabilidad electrónica | |
| - | 30A | Válvula de programa de estabilidad electrónica | |
| - | 40A | Motor del soplador del calefactor | |
| - | 30A | Alimentación de módulo de control de la carrocería | |
| - | 30A | Fusible del relevador del módulo de control del tren motriz | |
| - | 30A | Relevador del motor de arranque | |
| - | 25A | Ventana eléctrica trasera [sin unidad de control de la puerta] | |
| - | 20A | Encendedor O tomacorriente delantero | |
| - | 25A | Ventana eléctrica delantera [sin unidad de control de la puerta] | |
| - | 20A | Tomacorriente trasero | |
| - | 20A | Tomacorriente central | |
| - | 5A | Sistema de frenos antibloqueo y alimentación 15 de programa de estabilidad electrónica | |
| - | 15A | Claxon | |
| - | 5A | Interruptor de la luz de freno | |
| - | 15A | Sistema de monitoreo de la batería del vehículo | |
| - | 5A | Bobinas del relevador | |
| - | 5A | Módulo de interruptor de luz | |
| - | 10A | Espejo eléctrico exterior [sin unidad de control de la puerta] | |
| - | 5A | Mantenimiento de energía | |
| - | 15A | Embrague del aire acondicionado | |
| - | 10A | Alimentación del vehículo - inyector de combustible [motor 2.5L] | |
| - | 25A | Desempañador de la ventana trasera | |
| - | 15A | Alimentación de vehículo | |
| - | 10A | Alimentación del vehículo 2 | |
| - | 10A | Alimentación del vehículo 3 | |
| - | 15A | Alimentación del vehículo 4 | |
| - | 5A | Obturadores activos de la parrilla | |
| - | 10A | Sensor de clasificación del asiento, alimentación de indicador de desactivación de la bolsa de aire del pasajero | |
| - | 5A | Módulo de control de motor y alimentación de ignición de módulo de control de transmisión | |
| - | 5A | Luces diurnas automáticas y alimentación de ignición de módulo de control de faro delantero | |
| - | 5A | Alimentación 15 de dirección electrónica servoasistida | |
| - | 20A | Alimentación 15 de módulo de control de la carrocería | |
| - | 15A | Limpiador trasero | |
| - | 15A | Alimentación de módulo de control de los faros delanteros | |
| - | 15A | Luces diurnas automáticas de niebla delanteras | |
| - | 40A | Módulos de motor del limpiador inteligente | |
| - | 5A | Teclado | |
| - | Claxon | ||
| - | Luces diurnas automáticas de niebla delanteras | ||
| - | Relevador de demora de accesorios | ||
| - | Relevador del motor de arranque | ||
| - | Embrague del aire acondicionado | ||
| - | Ventilador de enfriamiento. | ||
| - | Soplador del calefactor | ||
| - | Relevador de control del motor | ||
| - | Ventana trasera calefaccionada | ||
| - | Encendido 15 |

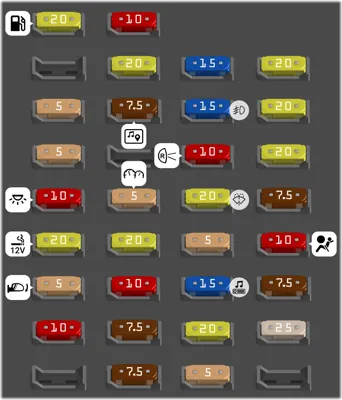

Tablero de fusibles del compartimento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Alimentación de la bomba de combustible, medidor de masa de aire | |
| - | 5A | No se usa (disponible) | |
| - | 5A | Transceptor del sistema pasivo antirrobo | |
| - | 10A | Luz interior, Paquete de interruptores de la puerta del conductor, Iluminación de la guantera, Banco de interruptores de la consola de toldo | |
| - | 20A | Encendedor, Tomacorriente | |
| - | 5A | Módulo sensor de lluvia, espejo de atenuación automática | |
| - | 10A | No se usa (disponible) | |
| - | 10A | Apertura de la puerta levadiza | |
| - | 20A | Suministro de desbloqueo de la puerta del conductor | |
| - | 7.5A | SYNC, pantalla multifunción, módulo del sistema de posicionamiento global | |
| - | 5A | Cluster | |
| - | 20A | Alimentación central de bloqueo y desbloqueo de seguros | |
| - | 10A | Unidad de control de la calefacción (aire acondicionado manual), Doble control electrónico automático de temperatura | |
| - | 7.5A | Módulo del volante de dirección | |
| - | 7.5A | Enlace de comunicaciones del conector | |
| - | 15A | Suministro de faro de luces altas | |
| - | 15A | Alimentación de los faros de niebla | |
| - | 10A | Alimentación de la luz de reversa | |
| - | 20A | Bomba del lavador | |
| - | 5A | Interruptor de encendido, Botón de arranque | |
| - | 15A | Radio, Sistema de navegación, Reproductor de DVD, Pantalla táctil, Interruptor de luces de emergencia, Interruptores de seguros de las puertas | |
| - | 20A | Alimentación del toldo corredizo | |
| - | 5A | Receptor de frecuencia de radio | |
| - | 20A | Tierra de la bomba del lavador | |
| - | 20A | Tierra de bloqueo central | |
| - | 20A | Tierra de desbloqueo de la puerta del conductor | |
| - | 7.5A | Alimentación 15 electrónica | |
| - | 10A | Módulo de la bolsa de aire, sistema de clasificación del pasajero, indicador de desactivación de bolsa de aire del pasajero | |
| - | 7.5A | No se usa (disponible) | |
| - | 25A | Suministro para F67, F69, F71 y F79 |
Tablero de fusibles del compartimento de equipaje
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Módulo de entrada de compuerta levadiza manos libre | |
| - | 10A | Módulo de acceso sin llave del vehículo | |
| - | 5A | Manijas de las puertas de un vehículo sin llaves | |
| - | 25A | Unidad de control de la puerta delantera izquierda | |
| - | 25A | Unidad de control de la puerta delantera derecha | |
| - | 25A | Unidad de control de la puerta trasera izquierda | |
| - | 25A | Unidad de control de la puerta trasera derecha | |
| - | 25A | Motor del asiento del conductor | |
| - | 5A | Alimentación lógica de módulo de memoria del asiento del conductor | |
| - | 5A | Alimentación de la bobina de encendido trasera | |
| - | 25A | Amplificador de audio | |
| - | 30A | Convertidor de alimentación CC/CA | |
| - | 25A | Compuerta levadiza eléctrica | |
| - | 40A | Accesorios, alimentación 1 módulo 30 de arrastre de remolque | |
| - | 5A | Sistema de detección puntos ciegos, cámara retrovisora con asistencia de estacionamiento | |
| - | 5A | Módulo de ayuda de estacionamiento | |
| - | 5A | Convertidor de alimentación CC/CA | |
| - | 20A | Calefactor del asiento del conductor | |
| - | 20A | Calefactor del asiento del pasajero | |
| - | Relevador trasero 15 |
