Ford Escape / Fusibles 2016

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
- 50A Sistema de frenos antibloqueo y bomba de programa de estabilidad electrónica.
- 30A Válvula de programa de estabilidad electrónica.
- 40A Motor del soplador de la calefacción.
- 30A Relevador del módulo de control del tren motriz.
- 30A Relevador de arranque.
- 25A Ventana eléctrica trasera [sin unidad de control de la puerta].
- 20A Encendedor o tomacorriente delantero.
- 25A Ventana eléctrica delantera [sin unidad de control de la puerta].
- 20A Tomacorriente trasero.
- 20A Tomacorriente central.
- 5A Sistema de frenos antibloqueo y alimentación 15 de programa de estabilidad electrónica.
- 15A Claxon.
- 5A Interruptor de la luz de freno.
- 15A Sistema de monitoreo de la batería.
- 5A Bobinas del relevador.
- 5A Módulo de interruptor de luces.
- 10A Espejo eléctrico exterior [sin unidad de control de la puerta].
- 5A Alimentación de respaldo
- 15A Embrague del aire acondicionado.
- 10A Alimentación del vehículo - inyector de combustible [motor de 2.5L].
- 25A Desempañador de la ventana trasera.
- 15A Espejo calentado [menos unidad de control de la puerta]. Limpiador calentado de estacionamiento.
- 15A Alimentación del vehículo.
- 10A Alimentación 2 del vehículo.
- 10A Alimentación 3 del vehículo.
- 15A Alimentación 4 del vehículo.
- 5A Obturadores activos de la parrilla.
- 10A Sensor de ocupación del asiento. Indicador de desactivación de la bolsa de aire del pasajero.
- 5A Módulo de control del motor y alimentación de encendido del módulo de control de la transmisión.
- 20A Asiento del conductor calentado.
- 5A Alimentación 15 de dirección hidráulica electrónica.
- 20A Alimentación 15 del módulo de control de la carrocería.
- 15A Limpiador trasero.
- 15A Alimentación del módulo de control de los faros. Luz de posición diurna.
- 15A Faros para niebla delanteros de conducción diurna.
- 20A Asiento del pasajero calentado.
- 40A Módulos del motor de limpiacristales inteligente.
- 5A Espejo calentado [menos unidad de control de la puerta]. Alimentación del relevador del limpiador calentado de estacionamiento.
- 5A Teclado.
- Claxon.
- Relevador del espejo calentado [menos unidad de control de la puerta]. Relevador del limpiador calentado de estacionamiento.
- Faros para niebla delanteros de conducción diurna.
- Relevador de accesorios retardados.
- Relevador de arranque.
- Embrague del aire acondicionado.
- Ventilador de enfriamiento.
- Soplador de la calefacción.
- Relevador de control del motor.
- Medallón calentado.
- Encendido 15.

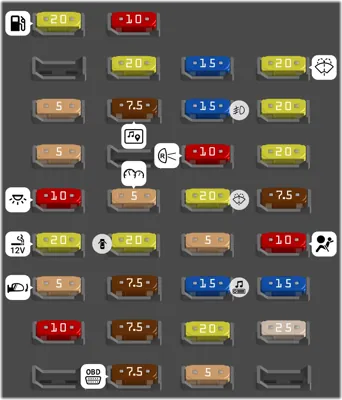

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
- 20A Alimentación de la bomba de combustible, medidor de masa de aire.
- 5A Sin USO (repuesto).
- 5A Transceptor del sistema antirrobo pasivo.
- 10A Luz interior. Paquete del interruptor de la puerta del conductor. Luz de la guantera. Banco de interruptores de la consola del toldo.
- 20A Encendedor. Tomacorriente.
- 5A Módulo del sensor de lluvia. Retrovisor de atenuación automática.
- 10A Sin USO (repuesto).
- 10A Apertura de la compuerta levadiza.
- 20A Desbloqueo de la puerta del conductor.
- 7.5A SYNC. Pantalla multifunción. Módulo del sistema de posicionamiento global.
- 5A Grupo de instrumentos.
- 20A Alimentación del sistema de cierre centralizado.
- 7.5A Unidad de control de la calefacción (aire acondicionado manual). Control de temperatura automático electrónico de doble zona.
- 7.5A Módulo del volante de dirección.
- 7.5A Conector de enlace de datos.
- 15A Suministro de faro de luz alta.
- 15A Faro para niebla.
- 10A Luz de reversa.
- 20A Bomba del lavador.
- 5A Interruptor de encendido. Botón de arranque.
- 15A Radio. Reproductor DVD de navegación. Pantalla táctil. Interruptor de luces de emergencia. Interruptor del seguro de la puerta.
- 20A Alimentación del toldo corredizo.
- 5A Receptor de radiofrecuencia.
- 20A Bomba del lavador.
- 20A Seguro centralizado.
- 20A Desbloqueo de la puerta del conductor.
- 7.5A Alimentación electrónica 15.
- 10A Módulo de la bolsa de aire. Sistema de clasificación. Indicador de desactivación de la bolsa de aire del pasajero.
- 15A Sin USO (repuesto).
- 25A Suministro para F67, F69, F71 y F79.

Tablero de fusibles del compartimento de equipaje

Tablero de fusibles del compartimento de equipaje
N°ADescripción
- 5A Módulo de entrada con manos libres a la compuerta levadiza.
- 10A Módulo del sistema de apertura y arranque sin llave.
- 5A Manijas de las puertas del vehículo sin llave.
- 25A Unidad de control de la puerta delantera izquierda.
- 25A Unidad de control de la puerta delantera derecha.
- 25A Unidad de control de la puerta trasera izquierda.
- 25A Unidad de control de la puerta trasera derecha.
- 25A Asiento del pasajero.
- 25A Asiento del conductor.
- 5A Alimentación lógica del módulo de memoria del asiento del conductor.
- 5A Alimentación de la bobina de encendido trasera.
- 25A Amplificador de audio.
- 30A Convertidor de alimentación CC/CA.
- 25A Compuerta levadiza eléctrica.
- 40A Accesorios, alimentación 1 del módulo 30 de arrastre de remolque.
- 20A Tomacorriente del compartimiento de equipaje.
- 5A Sistema de detección de punto ciego. Cámara retrovisora con asistencia de estacionamiento
- 5A Módulo del sistema de ayuda de estacionamiento
- 5A Convertidor de alimentación CC/CA.
- Relevador trasero 15.
