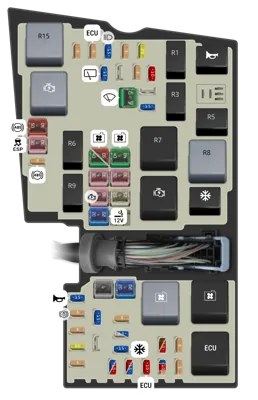

Caja de fusibles del compartimiento del motor

N°	A	Descripción
-	50A	Sistema de frenos antibloqueo. Programa de estabilidad electrónica.
-	30A	Programa de estabilidad electrónica.
-	40A	Ventilador de enfriamiento.
-	50A	Ventilador de enfriamiento.
-	40A	Motor del soplador.
-	30A	Módulo de calidad de voltaje. Módulo de control de la carrocería.
-	30A	Módulo de control del tren motriz.
-	30A	Relevador del motor de arranque.
-	25A	Ventilador de enfriamiento (600 W/750 W).
-	20A	Encendedor. Tomacorrientes auxiliares.
-		Ventilador de enfriamiento (600 W/730 W/ 750 W).
-	20A	Lavador de los faros.
-	5A	Sistema de frenos antibloqueo. Programa de estabilidad electrónica.
-	15A	Claxon.
-	5A	Luces de freno.
-	15A	Sistema de monitoreo de la batería.
-	5A	Bobinas del relevador.
-	5A	Control de luces.
-	25A	Bomba de enfriamiento de la transmisión aux (transmisión 6F35).
-	15A	Módulo de control de la transmisión - (MPS6).
-	15A	Embrague del aire acondicionado.
-	7.5A	Control de crucero adaptable - [vehículos con arranque-paro. 2.5L TIVCT VPWR]
-	10A	Control de crucero adaptable - [vehículos con arranque-paro. 2.5L TIVCT VPWR]
-	5A	Motor de nivelación de los faros.
-	20A	Calefacción a combustible.
-	5A	Bobina del relevador de control del motor.
-	15A	Módulo de control de motor [2.0L GTDI, 2.5L TiVCT].
-	10A	Módulo de control de motor [1.5L GTDI, DW1OF, DV5F].
-	10A	Módulo de control de motor [2.0L GTDI, 2.5L TiVCT].
-	15A	Módulo de control de motor [1.5L GTDI, DW1OF, DV5F].
-	10A	Módulo de control de motor.
-	15A	Módulo de control de motor [2.0L GTDI, 2.5L TiVCT].
-	10A	Módulo de control de motor [1.5L GTDI, DW1OF].
-	5A	Módulo de control de motor DV5F.
-	5A	Obturadores activos de la parrilla.
-	5A	Alimentación del indicador de desactivación de la bolsa de aire del pasajero.
-	5A	Módulo de control de motor. Módulo de control de la transmisión.
-	15A	Faros. Nivelación de los faros.
-	5A	Dirección electrónica servoasistida.
-	20A	Módulo de control de la carrocería.
-	15A	Limpiador de la ventana trasera.
-	5A	Control de crucero adaptable - vehículos sin arranque-paro.
-	10A	Rociador del lavador calentado.
-	40A	Limpia parabrisas.
-	15A	Vaporizador de filtro de partículas Diesel.
-		Ventilador de enfriamiento 750 W.
-		Claxon.
-		Vaporizador de filtro de partículas Diesel.
-		Ventilador de enfriamiento 750 W.
-		Ventilador de enfriamiento 600 W/750 W.
-		Parabrisas calentado.
-		Relevador de bujía incandescente.
-		Lavador de los faros.
-		Motor de arranque.
-		Embrague del aire acondicionado.
-		Ventilador de enfriamiento.
-		Motor del soplador.
-		Módulo de control de motor.
-		Ventilador de enfriamiento 600 W/750 W/730 W.
-		Encendido.

Caja de fusibles del compartimiento de pasajeros

N°	A	Descripción
-	20A	Bomba de combustible.
-	5A	Transceptor del sistema antirrobo pasivo.
-	10A	Iluminación interior. Paquete del interruptor de la puerta del conductor. Luz de la guantera. Banco de interruptores de la consola del toldo.
-	5A	Limpia parabrisas. Espejo retrovisor interior antideslumbrante automático.
-	10A	Control de crucero adaptable - módulo de detección delantero.
-	10A	Apertura de la compuerta levadiza.
-	7.5A	Módulo SYNC. Módulo de control/interfaz delantero. Módulo del sistema de posicionamiento global.
-	15A	Bloqueo eléctrico de la columna de dirección.
-	5A	Tablero de instrumentos.
-	10A	Unidad de control de la calefacción - aire acondicionado manual. Control de temperatura automático electrónico de doble zona.
-	7.5A	Conector de enlace de datos.
-	7.5A	Módulo del volante de dirección. Alarma con batería de respaldo.
-	15A	Luz alta.
-	15A	Faro trasero para niebla.
-	10A	Luces de reversa.
-	20A	Bomba del lavador del lavaparabrisas.
-	5A	Interruptor de encendido. Interruptor de encendido del botón de presión.
-	15A	Unidad de audio. Reproductor DVD de navegación. Pantalla táctil. Luces de emergencia. Interruptor del seguro de la puerta.
-	20A	Toldo corredizo.
-	5A	Receptor de radiofrecuencia. Sensor de movimiento interior.
-	20A	Bomba del lavador del lavaparabrisas.
-	20A	Sistema de cierre centralizado.
-	7.5A	Interruptor de encendido.
-	10A	Módulo de la bolsa de aire. Sistema de clasificación. Indicador de desactivación de la bolsa de aire del pasajero.
-	15A	Volante de dirección calentado.

Caja de fusibles del compartimento de equipaje

N°	A	Descripción
-	5A	Módulo de accionamiento manos libres de la compuerta levadiza.
-	5A	Módulo de accionamiento manos libres de la compuerta levadiza.
-	5A	Manijas de las puertas del vehículo sin llave.
-	5A	Manijas de las puertas del vehículo sin llave.
-	25A	Unidad de control de la puerta delantera izquierda.
-	25A	Unidad de control de la puerta delantera izquierda.
-	25A	Unidad de control de la puerta delantera derecha.
-	25A	Unidad de control de la puerta delantera derecha.
-	25A	Unidad de control de la puerta trasera izquierda.
-	25A	Unidad de control de la puerta trasera izquierda.
-	25A	Unidad de control de la puerta trasera derecha.
-	25A	Unidad de control de la puerta trasera derecha.
-	25A	Motor del asiento del conductor.
-	25A	Motor del asiento del conductor.
-	5A	Alimentación de la lógica del módulo del asiento con memoria.
-	5A	Alimentación de la lógica del módulo del asiento con memoria.
-	5A	Alimentación de la bobina del relevador de encendido trasera.
-	5A	Alimentación de la bobina del relevador de encendido trasera.
-	25A	Desempañador de la ventana trasera.
-	25A	Desempañador de la ventana trasera.
-	30A	Tomacorrientes auxiliares CA/CC.
-	30A	Tomacorrientes auxiliares CA/CC.
-	20A	Tomacorrientes auxiliares traseros.
-	25A	Compuerta levadiza eléctrica.
-	40A	Accesorios Módulo de remolque
-	20A	Tomacorriente auxiliar en el compartimiento de equipaje.
-	5A	Monitor de punto ciego. Cámara retrovisora con asistencia de estacionamiento. Señal de encendido del módulo de calidad de voltaje.
-	5A	Botón de ayuda para estacionar.
-	5A	Señal de encendido del tomacorriente auxiliar CA/ CC.
-	20A	Asiento calentado del conductor.
-	20A	Asiento calentado del pasajero.
-		Interruptor de encendido.
-		Desempañador de la ventana trasera.
