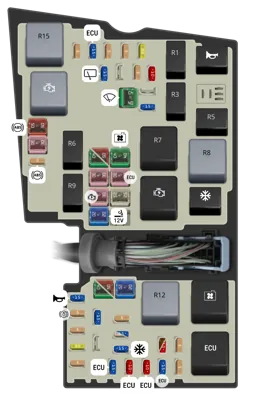

Caja de fusibles del compartimento motor
| N° | A | Descripción | |
|---|---|---|---|
| - | 50A | Sistema antibloqueo de frenos. Programa electrónico de estabilidad. | |
| - | 30A | Programa electrónico de estabilidad. | |
| - | 40A | el ventilador de refrigeración | |
| - | 50A | el ventilador de refrigeración | |
| - | 40A | Motor del ventilador. | |
| - | 30A | Módulo de calidad de tensión. Módulo de control de la carrocería. | |
| - | 30A | Módulo de control del motor | |
| - | 30A | Relé del motor de arranque. | |
| - | 25A | Ventilador de refrigeración (600 W/750 W). | |
| - | 20A | Encendedor. Tomas de corriente auxiliares. | |
| - | 40A | Ventilador de refrigeración (600 W/730 W/ 750 W). | |
| - | 50A | Ventilador de refrigeración (600 W/730 W/ 750 W). | |
| - | 20A | Lavafaros. | |
| - | 5A | Sistema antibloqueo de frenos. Programa electrónico de estabilidad. | |
| - | 15A | Bocina. | |
| - | 5A | Luces de freno. | |
| - | 15A | Sistema de control de la batería. | |
| - | 5A | Bobinas de relé. | |
| - | 5A | Control de la iluminación. | |
| - | 25A | Bomba auxiliar de refrigeración de la caja de cambios (caja de cambios 6F35). | |
| - | 15A | Módulo de control de la caja de cambios - (MPS6). | |
| - | 15A | Embrague del aire acondicionado. | |
| - | 7.5A | Control de velocidad adaptativo - [vehículos con sistema de arranque/parada]. [2,5l TIVCT VPWR]. | |
| - | 10A | Control de velocidad adaptativo - [vehículos con sistema de arranque/parada]. [2,5l TIVCT VPWR]. | |
| - | 5A | Motor de alineación de los faros. | |
| - | 20A | Calefactor accionado por combustible. | |
| - | 5A | Bobina del relé de control del motor. | |
| - | 15A | Módulo de control del motor. | |
| - | 10A | Módulo de control del motor. | |
| - | 10A | Módulo de control del motor. | |
| - | 15A | Módulo de control del motor. | |
| - | 5A | Rejillas activas. | |
| - | 5A | Alimentación del testigo de desactivación del airbag del acompañante. | |
| - | 15A | Módulo de control del motor. Módulo de control de la caja de cambios. | |
| - | 5A | Faros Alineación de los faros. | |
| - | 5A | Servodirección eléctrica. | |
| - | 20A | Módulo de control de la carrocería. | |
| - | 15A | Limpialuneta trasero. | |
| - | 5A | Control de velocidad adaptativo - vehículos sin sistema de arranque/parada. | |
| - | 10A | Boquilla del lavacristales térmica. | |
| - | 40A | Limpiaparabrisas automáticos. | |
| - | 15A | Evaporador del filtro de partículas Diesel. | |
| - | Ventilador de refrigeración de 750 W. | ||
| - | Bocina. | ||
| - | Evaporador del filtro de partículas Diesel. | ||
| - | Ventilador de refrigeración de 750 W. | ||
| - | Ventilador de refrigeración de 600 W/750 W. | ||
| - | Parabrisas térmico. | ||
| - | Relé de calentadores | ||
| - | Lavafaros. | ||
| - | Motor de arranque | ||
| - | Embrague del aire acondicionado. | ||
| - | el ventilador de refrigeración | ||
| - | Motor del ventilador. | ||
| - | Módulo de control del motor. | ||
| - | Ventilador de refrigeración de 600 W/750 W. | ||
| - | Encendido. |
Caja de fusibles del habitáculo
| N° | A | Descripción | |
|---|---|---|---|
| - | 20A | Bomba de combustible | |
| - | 5A | Transceptor del sistema antirrobo pasivo. | |
| - | 10A | Alumbrado interior. Grupo de interruptores de la puerta del conductor. Luz de la guantera. Bloque de interruptores de la consola del techo. | |
| - | 5A | Limpiaparabrisas automáticos. Retrovisor interior antideslumbrante. | |
| - | 10A | Control de velocidad adaptativo - módulo de detección delantero. | |
| - | 10A | Apertura del portón trasero. | |
| - | 7.5A | Módulo SYNC. Módulo de interfaz de pantalla/contro delantero. Módulo del sistema de posicionamiento global. | |
| - | 15A | Cerradura eléctrica de la columna de dirección. | |
| - | 5A | Cuadro de instrumentos. | |
| - | 10A | Cabeza de control de la calefacción - aire acondicionado manual. Control de climatización eléctrico y automático bizona. | |
| - | 7.5A | Conector Data Link. | |
| - | 7.5A | Módulo del volante. Sirena autoalimentada. | |
| - | 15A | Luz de carretera. | |
| - | 15A | Luz antiniebla trasera. | |
| - | 10A | Luces de marcha atrás. | |
| - | 20A | Bomba del lavaparabrisas. | |
| - | 5A | Interruptor de encendido. Interruptor de arranque por botón. | |
| - | 15A | Unidad de audio. Reproductor DVD con sistema de navegación. Pantalla táctil. Interruptor de las luces de emergencia. Interruptor de la cerradura de la puerta. | |
| - | 20A | Techo solar. | |
| - | 5A | Receptor de radiofrecuencia. Sensor de movimiento interior. | |
| - | 20A | Bomba del lavaparabrisas. | |
| - | 20A | Sistema de cierre centralizado. | |
| - | 7.5A | Interruptor de encendido. | |
| - | 10A | Unidad de airbag. Sistema de clasificación de ocupantes. Testigo de desactivación del airbag del acompañante |
Caja de fusibles del maletero
| N° | A | Descripción | |
|---|---|---|---|
| - | 5A | Módulo de accionamiento del portón trasero con función de manos libres. | |
| - | 5A | Manecillas de las puertas de vehículos con apertura con mando a distancia. | |
| - | 25A | Unidad de control de la puerta delantera izquierda. | |
| - | 25A | Unidad de control de la puerta delantera derecha. | |
| - | 25A | Unidad de control de la puerta trasera izquierda. | |
| - | 25A | Unidad de control de la puerta trasera derecha. | |
| - | 25A | Motor del asiento del conductor. | |
| - | 5A | Alimentación lógica del módulo de asientos con memoria. | |
| - | 5A | Alimentación de la bobina del relé de encendido trasera. | |
| - | 25A | Deshielo de la luneta. | |
| - | 30A | Tomas de corriente de CAyCC auxiliares. | |
| - | 20A | Tomas de corriente auxiliares traseras. | |
| - | 25A | Portón trasero eléctrico. | |
| - | 40A | Accesorios Módulo de remolque. | |
| - | 20A | Tomas de corriente auxiliares del maletero. | |
| - | 5A | Sistema de control de puntos ciegos. Cámara retrovisora con asistencia para el estacionamiento. Señal de encendido del módulo de calidad de tensión. | |
| - | 5A | Botón del sistema de aparcamiento por ultrasonido. | |
| - | 5A | Señal de encendido de las tomas de corriente de CA y CC auxiliares. | |
| - | 20A | Asiento térmico del conductor. | |
| - | 20A | Asiento térmico del acompañante. | |
| - | Interruptor de encendido. | ||
| - | Deshielo de la luneta. |
