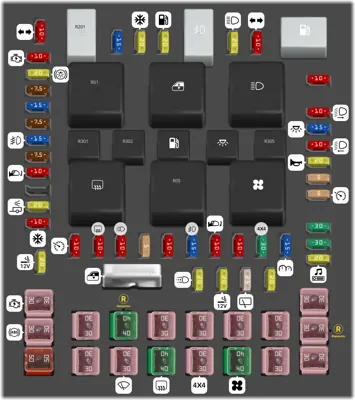

(Relé de arranque) Solenoide del motor de arranque |
| - |
|
|
(Relé de accesorio retrasado) Fusible 22, CB 401, Ventanas eléctricas, Retroiluminación de interruptores, Radio, Techo solar, Ventanas abatibles, DVD, Amplificador de antena de navegación |
| - |
|
|
(Relé de luz alta) Fusible # 35, Faros de luz alta, Indicador de luz alta |
| - |
|
|
(Relé del desempañador de la ventana trasera) Fusible 8 (espejos calefaccionados), Desempañador de la ventana trasera, Espejos exteriores calefaccionados, Indicador del desempañador de la ventana trasera (cabezal de control climático) |
| - |
|
|
(Relé de carga de batería para remolque) Conector de 7 cables para remolque (carga de batería) |
| - |
|
|
(Relé del soplador delantero) Motor del soplador delantero |
| - |
|
|
(Relé de luces de estacionamiento para remolque) Conectores de 7 y 4 cables para remolque (luces de estacionamiento) |
| - |
|
|
(Relé de luces antiniebla) Luces antiniebla delanteras |
| - |
|
|
(Relé PCM) Fusible 32, Fusible 33, Fusible 34, Relé de la bomba de combustible, Bomba de combustible, Solenoides y sensores PCM |
| - |
|
|
(Relé de luces de reversa para remolque) Conector de 7 cables para remolque (luces de reversa) |
| - |
|
|
(Relé de control de velocidad) Servo de control de velocidad |
| - |
|
|
(Relé de la bomba de combustible) Interruptor de apagado de la bomba de combustible, PCM (monitor de la bomba de combustible), Bomba de combustible |
| - |
|
|
(Relé de ahorro de batería) Lámparas del riel del techo, Lámparas del espejo de vanidad, Lámpara de mapa/domo, Lámpara de la guantera, Lámpara del área de carga, Lámparas de charco del espejo exterior, Tablero de instrumentos (luces interiores) |
| - |
|
|
(Relé de bocina) Bocina de doble tono |
| 1 |
|
10A |
Encendido/Accesorio - Motor del limpiaparabrisas delantero, Tablero de instrumentos, Motor del limpiaparabrisas trasero, Módulo del Sistema de Monitoreo de Presión de Neumáticos (TPMS) |
| 2 |
|
20A |
Intermitente de señal de giro/luces de emergencia, Interruptor de luz de freno, Relé de luces de freno IVD (AdvanceTrac), Luces de freno, Luz de freno de montaje alto central (CHMSL), Luces de señal de giro |
| 3 |
|
7.5A |
Interruptor de espejo eléctrico, Espejos eléctricos (sin memoria), Interruptor del asiento del conductor (memoria), Módulo de memoria (alimentación lógica) |
| 4 |
|
15A |
Reproductor de DVD, Controles de audio del asiento trasero, CDDJ (radio de navegación) |
| 5 |
|
7.5A |
Módulo de Control del Tren Motriz (PCM) (alimentación KA), Interruptor de desactivación del control de velocidad, Interruptor de modo de control climático manual, Interruptor de luz de freno, Solenoide de bloqueo de cambio de freno (BSI), Cabezal de control EATC, Módulo de Seguridad del Cuerpo (BSM) (alimentación KA), Servo de control de velocidad, Bobinas de relé del asiento de la 3ra fila, LED de SecuriLock |
| 6 |
|
15A |
Interruptor de faros (luces de estacionamiento y retroiluminación del interruptor), Luces de estacionamiento, Luces de matrícula, Bobina del relé de luces antiniebla, Controlador de freno eléctrico para remolque (iluminación), BSM (autolámpara, luces de estacionamiento) Indicador de luces antiniebla |
| 7 |
|
7.5A |
Radio (señal de arranque) |
| 8 |
|
10A |
Interruptor del desempañador de la ventana trasera, Indicador del desempañador de la ventana trasera (cabezal de control climático), Espejos exteriores calefaccionados |
| 10 |
|
20A |
Relé de luces de reversa para remolque, Conector de 7 cables para remolque (luces de reversa), Relé de luces de estacionamiento para remolque, Conectores de 7 y 4 pines para remolque (luces de estacionamiento) |
| 11 |
|
10A |
Relé del embrague del compresor de aire acondicionado, Solenoide del embrague del compresor de aire acondicionado, Relé del compresor de suspensión de aire, Solenoide de extremos de rueda integrados 4x4 (IWE) |
| 12 |
|
10A |
Servo de control de velocidad, Relé de control de velocidad |
| 13 |
|
10A |
Interruptor de modo de control climático manual, Bobina del relé del desempañador de la ventana trasera, Interruptor de contención de refrigerante del aire acondicionado, Termistor del compresor del aire acondicionado, Cabezal de control DEATC, Solenoides DEATC, Control del soplador DEATC, Bobina del relé de carga de batería para remolque |
| 14 |
|
10A |
Bobina del relé de encendido de luces diurnas (DRL), Sensor de rango de transmisión digital (DTRS) luces de reversa, Bobina del relé de luces de reversa para remolque, Espejo electrocrómico, Radio de navegación, Actuador de puerta de mezcla de aire acondicionado manual |
| 15 |
|
5A |
Interruptor AdvanceTrac TM, Tablero de instrumentos (alimentación de encendido/arranque) |
| 16 |
|
10A |
Módulo ABS/AdvanceTrac (N) (alimentación de encendido/arranque) |
| 17 |
|
15A |
Luces antiniebla |
| 18 |
|
10A |
Actuador de puerta de mezcla de temperatura del aire acondicionado auxiliar, Control auxiliar delantero del aire acondicionado, Intermitente de señal de giro, Espejo electrocrómico, Motor de modo auxiliar, Módulos de asientos con control climático |
| 19 |
|
10A |
Módulo de control de restricciones (RCM) |
| 20 |
|
30A |
Módulo de suspensión de aire (solenoides de resorte de aire y sensores de altura), Módulo 4x4 |
| 21 |
|
15A |
Tablero de instrumentos (B+), Luces interiores (cortesía), Luces de charco (espejos exteriores), Módulo del Sistema de Monitoreo de Presión de Neumáticos (TPMS) |
| 22 |
|
10A |
Iluminación del interruptor del techo solar, Radio (alimentación de accesorio retrasada), Interruptor de ventana abatible, Motores de ventana abatible, Amplificador de antena EHAM (radio de navegación) |
| 23 |
|
10A |
Haz bajo derecho |
| 24 |
|
15A |
Luces de demanda interior (lámpara de mapa/domo delantera, lámpara de domo/mapa de la 2da fila, lámpara del guantera, lámpara de carga, lámparas del riel del techo, lámparas del espejo de vanidad), Bobina del relé de ahorro de batería, Alimentación del relé de ahorro de batería |
| 25 |
|
10A |
Haz bajo izquierdo |
| 26 |
|
20A |
Relé de bocina, Bocinas |
| 27 |
|
5A |
Módulo de brújula, Módulo del sistema de sensores de reversa, Solenoide de bloqueo de cambio de freno (BSI), Interruptor de cancelación de sobremarcha, Módulo de suspensión de aire (detección de encendido/arranque) |
| 28 |
|
5A |
Bobina del relé PCM, Bobina del relé de control de velocidad, Transceptor SecuriLock |
| 29 |
|
30A |
Controlador de freno eléctrico para remolque, Conector de 7 cables para remolque (freno eléctrico) |
| 30 |
|
30A |
BSM (cerraduras de puertas, relé de liberación del vidrio del portón trasero), Motor de liberación del vidrio del portón trasero, Motores de cerradura de puerta/portón trasero |
| 31 |
|
20A |
Radio (B+), Subwoofer |
| 32 |
|
15A |
Sensores del Monitor de Catalizador (CMS), Solenoides de transmisión |
| 33 |
|
20A |
Solenoide de ventilación del canister, Sensores HEGO, Solenoide VMV, Solenoide de la Válvula de Ajuste del Colector de Admisión (IMTV-4.6L motor), Bobina del relé del embrague del compresor de aire acondicionado, Solenoide del regulador de vacío del EGR (EVR) |
| 34 |
|
20A |
PCM, Inyectores de combustible, Relé de la bomba de combustible, Interruptor de apagado de la bomba de combustible, Motor de la bomba de combustible, Solenoide de control de aire en ralentí (IAC), Sensor de flujo de masa de aire (MAF) |
| 35 |
|
20A |
Indicador de luz alta del tablero de instrumentos, Faros de luz alta |
| 36 |
|
10A |
Luces de giro/detención derecha para remolque |
| 37 |
|
20A |
Toma de corriente del área de carga |
| 38 |
|
25A |
Motor del limpiaparabrisas trasero, Bomba de lavado (lavado de ventana trasera) |
| 39 |
|
20A |
Tomas de corriente de la consola (delantera y trasera de la consola), Toma de corriente del panel de instrumentos (asiento de banco) |
| 40 |
|
20A |
Relés de luces diurnas (DRL), Luces antiniebla DRL, Bobina del relé de faros DRL, Interruptor de faros (faros), Interruptor multifunción (flash-to-pass), BSM (relé de faros autolámpara), Bobina del relé de luz alta, Fusible 25 (haz bajo izquierdo), Fusible 23 (haz bajo derecho) |
| 41 |
|
20A |
Encendedor de cigarros, Conector de diagnóstico OBD II |
| 42 |
|
10A |
Luces de giro/detención izquierda para remolque |
| 101 |
|
30A |
Relé del motor de arranque, Solenoide del motor de arranque |
| 102 |
|
30A |
Alimentación del interruptor de encendido |
| 103 |
|
30A |
Módulo ABS/AdvanceTrac TM (motor de la bomba) |
| 104 |
|
30A |
Relé del asiento de la 3ra fila izquierdo, Interruptor del asiento de la 3ra fila izquierdo, Motor del asiento de la 3ra fila izquierdo |
| 105 |
|
40A |
Repuesto |
| 106 |
|
30A |
Relé de carga de batería para remolque, Conector de 7 vías para remolque (carga de batería) |
| 107 |
|
30A |
Relé del soplador del aire acondicionado auxiliar, Motor del soplador del aire acondicionado auxiliar |
| 108 |
|
30A |
Interruptor del motor del asiento del pasajero |
| 109 |
|
30A |
Interruptor del motor del asiento del conductor (sin memoria), Módulo de memoria, Espejos eléctricos con memoria, Interruptor y motor de pedales ajustables |
| 110 |
|
30A |
Repuesto |
| 111 |
|
50A |
Compresor de suspensión de aire, Relé del compresor de suspensión de aire |
| 112 |
|
30A |
Módulo ABS/AdvanceTrac (TM) (válvulas) |
| 113 |
|
30A |
Motor del limpiaparabrisas delantero, Bomba de lavado (lavado del parabrisas) |
| 114 |
|
40A |
Relé del desempañador de la ventana trasera, Rejilla del desempañador de la ventana trasera, Espejos calefaccionados (Fusible 8) |
| 115 |
|
30A |
Módulo 4x4, Motor de cambio de la caja de transferencia |
| 116 |
|
40A |
Relé del soplador delantero, Motor del soplador delantero |
| 117 |
|
30A |
Relé del asiento de la 3ra fila derecho, Interruptor del asiento de la 3ra fila derecho, Motor del asiento de la 3ra fila derecho |
| 118 |
|
30A |
Módulo de asiento con control climático para conductor y pasajero |
| 401 |
|
|
Ventanas eléctricas, Interruptor principal de ventanas, Motores de ventanas, Interruptores de ventanas, Módulo del techo solar |
