Ford Expedition / Fusibles 2010

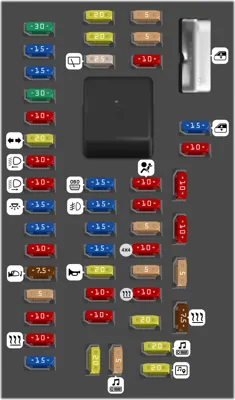

Tablero de fusibles del compartimiento de pasajeros

Tablero de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A Ventana inteligente #1
2 15A Módulo de memoria del lado del conductor
3 15A Sistema de entretenimiento familiar (FES), Controles de audio del asiento trasero, Radio satelital, SYNC®
4 30A Ventana inteligente #2
5 10A Iluminación del teclado, Activación del asiento de la tercera fila, interseguro de la palanca de cambios (BSI), Tablero de fusibles del compartimiento de pasajeros
6 20A Luces direccionales
7 10A Luces bajas del faro (izquierdo)
8 10A Luces bajas del faro (derecho)
9 15A Luces interiores
10 15A Iluminación de fondo de los interruptores, Luces de estribo
11 10A No se usa (disponible)
12 7.5A Espejos eléctricos, Interruptor de memoria del asiento del conductor
13 5A No se usa (disponible)
14 10A Módulo de la compuerta levadiza eléctrica - alimentación de respaldo
15 10A Control de aire acondicionado y calefacción, Módulo de GPS
16 15A No se usa (disponible)
17 20A Seguros de las puertas, Apertura de la compuerta levadiza, Apertura de la ventana de la compuerta levadiza
18 20A Asientos térmicos de la segunda fila
19 25A Limpiador trasero
20 15A Pedales ajustables, enlace de datos
21 15A Faros de niebla
22 15A Luces de estacionamiento
23 15A Luces altas de los faros
24 20A Claxon
25 10A Luces de demanda, Guantera, Visera
26 10A Grupo de instrumentos del tablero
27 20A Interruptor de encendido
28 5A Radio
29 5A Grupo de instrumentos del tablero
30 5A No se usa (disponible)
31 10A No se usa (disponible)
32 10A Módulo de la bolsa de aire
33 10A No se usa (disponible)
34 5A No se usa (disponible)
35 10A Asistencia de estacionamiento en reversa, 4x4, Cámara de video trasera
36 5A Sistema antirrobo pasivo
37 10A Control de aire acondicionado y calefacción
38 20A Bocina de graves auxiliar
39 20A Radio
40 20A Sistema de navegación
41 15A Ventanas eléctricas, Ventilas eléctricas, Toldo corredizo eléctrico, Espejo retrovisor con atenuación automática
42 10A No se usa (disponible)
43 10A Lógica del limpiador trasero, Sensor de lluvia
44 10A Embobinado del relevador de carga de la batería del remolque
45 5A Lógica del limpiador delantero
46 7.5A Control de aire acondicionado y calefacción, Control del relevador auxiliar
47 Ventanas eléctricas, Toldo corredizo
48 Relevador de demora de accesorios

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
1 Relevador del módulo de control del tren motriz (PCM)
2 Relevador del motor de arranque
3 Relevador del ventilador electrónico 2
4 Relevador de carga de la batería del remolque
5 Relevador de la bomba de combustible
6 Relevador del ventilador electrónico 1
7 Relevador del desempañador de la ventana y el espejo térmico
8 Relevador del ventilador electrónico 3
9 Relevador de marcha/arranque (R/S)
10 Relevador de la suspensión de aire trasera (RAS)
11 40A Estribo eléctrico
12 40A Relevador de R/S
13 30A Relevador del motor de arranque
14 40A Ventilador electrónico
16 40A Ventilador electrónico
18 30A Freno del remolque
19 60A Alimentación del relevador de RAS
20 20A Módulo 4x4
21 30A Carga de la batería del remolque
22 30A Asiento eléctrico del pasajero
23 Relevador del embrague de A/A
24 Relevador de las luces de estacionamiento del remolque
26 15A Alimentación de respaldo del módulo de control de la transmisión (TCM)
27 20A 4x4
28 25A Relevador de las luces de estacionamiento del remolque
29 20A Luces de reversa, Solenoide integrado del extremo del volante
30 10A Relevador del embrague de A/A
32 40A Relevador del motor del ventilador
34 30A Motor del ventilador auxiliar
35 30A Relevador del PCM
36 30A Compuerta levadiza eléctrica
37 Relevador de las luces de freno y direccionales izquierdas del remolque
38 Relevador de las luces de freno y direccionales derechas del remolque
39 Relevador de las luces de reversa
40 Relevador del motor del ventilador
41 10A Alimentación de respaldo del PCM
43 5A Interruptor de activación/desactivación del freno
44 20A Relevador de la bomba de combustible
45 25A Relevador de las luces de freno y direccionales del remolque
48 30A Módulo RAS
50 30A Motor del limpiador delantero
51 40A Relevador del desempañador de la ventana y el espejo térmico
52 10A Alimentación de marcha/arranque (R/S) del sistema de frenos antibloqueo (ABS)
53 10A Módulo RAS
54 5A Alimentación de marcha/arranque (R/S) del TCM
55 5A Alimentación de marcha/arranque (R/S) del embobinado del relevador de la bomba de combustible
56 30A Alimentación de marcha/arranque (R/S) del tablero de fusibles del compartimiento de pasajeros
57 10A Alimentación de marcha/arranque (R/S) del motor del ventilador
58 15A Luces de reversa del remolque
59 15A Espejos térmicos
60 Diodo de arranque de un toque
61 Diodo de la bomba de combustible
63 25A Ventilador electrónico
64 30A Toldo corredizo
65 20A Tomacorriente auxiliar 2
66 20A Tomacorriente auxiliar 3
67 40A Asientos con aire acondicionado y calefacción
68 60A Válvulas del ABS (frenos antibloqueo)
69 60A Bomba del ABS
70 40A Asiento eléctrico plegable de la tercera fila
71 20A Tomacorriente auxiliar/encendedor
72 20A Tomacorriente auxiliar 4
74 30A Asiento eléctrico del conductor
75 20A Alimentación del vehículo 1 - PCM
76 20A Alimentación del vehículo 2 - PCM
77 15A Alimentación del vehículo 4- bobinas de encendido
79 20A Alimentación del vehículo 3 - PCM
85 Relevador del motor del limpiador
