Ford Expedition / Fusibles 2011

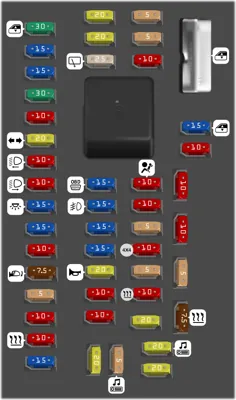

Tablero de fusibles del compartimiento de pasajeros

Tablero de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A Ventana del conductor
2 15A Módulo de memoria del lado del conductor
3 15A Controles de audio del asiento trasero, radio satelital, SYNC®
4 30A No se usa (disponible)
5 10A Iluminación del teclado, activación del asiento de la tercera fila, seguro del cambio del freno (BSI), energía lógica del tablero de fusibles inteligente
6 20A Direccionales
7 10A Luces bajas del faro (izquierdo)
8 10A Luces bajas del faro (derecho)
9 15A Luces interiores
10 15A Iluminación de fondo del interruptor, Luces de estribo
11 10A No se usa (disponible)
12 7.5A Espejos eléctricos, interruptor de memoria del asiento del conductor
13 5A No se usa (disponible)
14 10A Módulo de compuerta levadiza eléctrica - potencia de memoria residual
15 10A Control de aire acondicionado y calefacción, módulo del satélite de posicionamiento global
16 15A No se usa (disponible)
17 20A Seguros de puertas, apertura de compuerta levadiza, apertura de ventana de compuerta levadiza
18 20A Asientos térmicos de la segunda fila
19 25A Limpiador trasero
20 15A Pedales ajustables, enlace de datos
21 15A Faros de niebla
22 15A Luces de estacionamiento
23 15A Luces altas de los faros
24 20A Claxon
25 10A Luces de demanda, Guantera, Visera
26 10A Grupo de instrumentos del tablero
27 20A Interruptor de encendido
28 5A Radio
29 5A Grupo de instrumentos del tablero
30 5A No se usa (disponible)
31 10A No se usa (disponible)
32 10A Módulo de la bolsa de aire
33 10A No se usa (disponible)
34 5A No se usa (disponible)
35 10A Asistencia de estacionamiento en reversa, 4x4, videocámara trasera, asientos térmicos de la segunda fila
36 5A Sistema antirrobo pasivo
37 10A Control de aire acondicionado y calefacción
38 20A Bocina de graves auxiliar
39 20A Radio
40 20A Amplificador de navegación
41 15A Ventanas eléctricas, ventilas eléctricas, toldo corredizo eléctrico, espejo retrovisor con atenuación automática, tomacorriente de 110 VCA
42 10A No se usa (disponible)
43 10A Lógica de limpiador trasero, Sensor de lluvia
44 10A Bobina de relevador de carga de la batería del arrastre de remolque
45 5A Lógica del limpiador delantero
46 7.5A Control de aire acondicionado y calefacción, Control del relevador auxiliar
47 Ventanas eléctricas, Toldo corredizo
48 Relevador de demora de accesorios

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
- Relevador de suspensión de aire trasero (RAS)
- Relevador del ventilador electrónico 2
- Relevador de las luces de reversa
- Relevador de la luz de freno y direccional derecha del sistema de arrastre de remolques [TT]
- Relevador de la luz de freno y direccional izquierda del sistema de arrastre de remolques [TT]
- Relevador del embrague del A/A
- Relevador de las luces de estacionamiento del sistema de arrastre de remolques [TT]
- Relevador del módulo de control del tren motriz (PCM)
- Relevador del motor de arranque
- Relevador del motor del ventilador
- Relevador de carga de la batería del sistema de arrastre de remolques [TT]
- Relevador de la bomba de combustible
- Relevador del ventilador electrónico 1
- Relevador del desempañador de la ventana trasera y el espejo térmico
- Relevador del ventilador electrónico 3
- Relevador de marcha/arranque (R/S)
- Relevador del motor del limpiador
1 40A Estribo eléctrico
2 40A Relevador de marcha/arranque (R/S)
3 30A Relevador del motor de arranque
4 40A Ventilador electrónico
6 40A Ventilador electrónico
8 30A Freno de remolque
9 60A Alimentación del relevador de RAS
10 20A Módulo 4x4
11 30A Relevador de carga de la batería del sistema de arrastre de remolques [TT]
12 30A Asiento eléctrico del pasajero
13 40A Relevador del motor del ventilador
14 40A Tomacorriente de 110 VCA
15 30A Motor del ventilador auxiliar
16 30A Relevador del PCM
17 30A Compuerta levadiza eléctrica
19 30A Módulo RAS
21 30A Relevador del motor del limpiador delantero
22 40A Relevador del desempañador de la ventana trasera y el espejo térmico
23 25A Ventilador electrónico
24 30A Toldo corredizo
25 20A Tomacorriente auxiliar (tablero de instrumentos)
26 20A Tomacorriente auxiliar (parte trasera de la consola central)
27 40A Asientos con control de aire acondicionado y calefacción de la fila delantera
28 60A Válvulas ABS (frenos antibloqueo)
29 60A Bomba ABS
30 40A Asiento eléctrico plegable de la tercera fila
31 20A Tomacorriente auxiliar/encendedor
32 20A Tomacorriente auxiliar (panel del cuarto trasero derecho)
34 30A Asiento eléctrico del conductor
35 15A Potencia de memoria residual del módulo de control de la transmisión (TCM)
36 20A 4x4
37 25A Relevador de luces de estacionamiento de arrastre de remolque
38 20A Luces de reversa, solenoide de extremo de rueda integrado
39 10A Relevador del embrague del A/A
41 10A Mantenimiento de energía del PCM
43 5A Interruptor de activación/desactivación del freno
44 20A Relevador de la bomba de combustible
45 25A Relevador de las luces de freno y direccionales del sistema de arrastre de remolques [TT]
47 10A Alimentación R/S del sistema de frenos antibloqueo (ABS)
48 10A Módulo RAS
49 5A Alimentación R/S del TCM
50 5A Alimentación R/S de la bobina del relevador de la bomba de combustible
51 30A Alimentación R/S del tablero de fusibles del compartimiento de pasajeros
52 10A Bobina del relevador del motor del ventilador
53 15A Luces de reversa del sistema de arrastre de remolques [TT]
54 15A Espejos térmicos
55 Diodo de arranque de un toque
56 Diodo de la bomba de combustible
57 20A Alimentación del vehículo 1 - PCM
58 20A Alimentación del vehículo 2 - PCM
59 15A Alimentación del vehículo 4 - bobinas de encendido
61 20A Alimentación del vehículo 3 - PCM
