Ford Expedition / Fusibles 2012

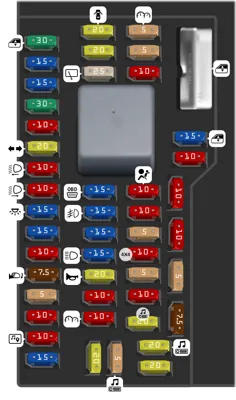

Panel de Fusibles del Compartimiento de Pasajeros

Panel de Fusibles del Compartimiento de Pasajeros
N°ADescripción
- Ventanas eléctricas, Techo solar
- Relé de accesorio con retardo
1 30A Ventana del conductor
2 15A Módulo de memoria del lado del conductor
3 15A Controles de audio del asiento trasero, Radio satelital, SYNC
4 30A No usado (repuesto)
5 10A Iluminación del teclado, Habilitación del asiento de la 3ra fila, Interbloqueo de cambio de freno (BSI), Lógica del panel de fusibles inteligente, energía
6 20A Luces direccionales
7 10A Faros de luz baja (izquierda)
8 10A Faros de luz baja (derecha)
9 15A Luces interiores
10 15A Iluminación de interruptores, Luces de charco
11 10A No usado (repuesto)
12 7.5A Espejos eléctricos, Asiento del conductor, interruptor de memoria
13 5A No usado (repuesto)
14 10A Módulo de puerta trasera eléctrica - energía de mantenimiento
15 10A Control de clima, Módulo de posicionamiento global por satélite
16 15A No usado (repuesto)
17 20A Cerraduras de puertas, Liberación de puerta trasera, Liberación de vidrio trasero
18 20A Asientos calefaccionados de la segunda fila
19 25A Limpiaparabrisas trasero
20 15A Pedales ajustables, Enlace de datos
21 15A Luces antiniebla
22 15A Luces de parqueo
23 15A Faros de luz alta
24 20A Bocina
25 10A Luces de demanda, Guantero, Visera
26 10A Tablero de instrumentos
27 20A Interruptor de encendido
28 5A Radio
29 5A Tablero de instrumentos
30 5A No usado (repuesto)
31 10A No usado (repuesto)
32 10A Módulo de airbag
33 10A No usado (repuesto)
34 5A No usado (repuesto)
35 10A Asistencia de parqueo trasero, 4x4, cámara de video trasera, asientos calefaccionados de la 2da fila
36 5A Sistema pasivo antirrobo
37 10A Control de clima
38 20A Subwoofer
39 20A Radio
40 20A Amplificador de navegación
41 15A Ventanas eléctricas, Ventilaciones eléctricas, Techo solar eléctrico, Espejo retrovisor con atenuación automática, Toma de corriente de 110V AC
42 10A No usado (repuesto)
43 10A Lógica del limpiaparabrisas trasero, Sensor de lluvia
44 10A Bobina del relé de carga de la batería del remolque
45 5A Lógica del limpiaparabrisas delantero
46 7.5A Control de clima, Control del relé auxiliar

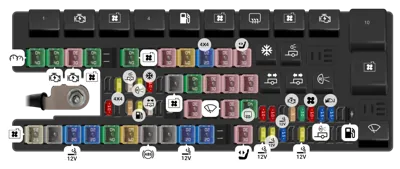

Caja de Distribución de Energía

Caja de Distribución de Energía
N°ADescripción
1 Relé del módulo de control del tren motriz
2 Relé del motor de arranque
3 Relé del motor del soplador
4 Relé de carga de batería del remolque
5 Relé de la bomba de combustible
6 Relé del ventilador electrónico 1
7 Relé del desempañador de la ventana trasera/espejo calefaccionado
8 Relé del ventilador electrónico 3
9 Relé de encendido/arranque
10 Relé de la suspensión trasera de aire
11 40A Tablero de instrumentos
12 40A Relé de encendido/arranque
13 30A Relé del motor de arranque
14 40A Ventilador electrónico
16 40A Ventilador electrónico
18 30A Freno de remolque
19 60A Alimentación del relé de la suspensión trasera de aire
20 20A Módulo 4x4
21 30A Relé de carga de batería del remolque
22 30A Asiento eléctrico del pasajero
23 Relé del embrague del aire acondicionado
24 Relé de la lámpara de estacionamiento del remolque
27 20A 4x4
28 25A Relé de la lámpara de estacionamiento del remolque
29 20A Luces de reversa, solenoide de extremo de rueda integrado
30 10A Relé del embrague del aire acondicionado
32 Relé del motor del soplador
33 40A Toma de corriente de 110 voltios AC
34 30A Motor del soplador auxiliar
35 30A Relé del módulo de control del tren motriz
36 30A Portón trasero eléctrico
37 Relé de parada/giro izquierdo del remolque
38 Relé de parada/giro derecho del remolque
39 Relé de las luces de reversa
40 Relé del ventilador electrónico 2
41 10A Alimentación de mantenimiento del módulo de control del tren motriz
43 5A Interruptor de freno encendido/apagado
44 20A Relé de la bomba de combustible
45 25A Relé de las luces de parada/giro del remolque
48 30A Módulo de suspensión trasera de aire
50 30A Relé del motor del limpiaparabrisas delantero
51 40A Relé del desempañador de la ventana trasera/espejo calefaccionado
52 10A Alimentación de encendido/arranque del sistema de frenos antibloqueo
53 10A Módulo de suspensión trasera de aire
55 5A Alimentación de encendido/arranque de la bobina del relé de la bomba de combustible
56 30A Panel de fusibles del compartimento de pasajeros
57 10A Bobina del relé del motor del soplador
58 15A Luces de reversa del remolque
59 15A Espejos calefaccionados
61 Diodo de la bomba de combustible
63 25A Ventilador electrónico
64 Techo solar
65 20A Toma de corriente auxiliar (tablero de instrumentos)
66 20A Toma de corriente auxiliar (parte trasera de la consola central)
67 40A Asientos de la primera fila con control climático
68 60A Válvulas del sistema de frenos antibloqueo
69 Bomba del sistema de frenos antibloqueo
70 Asiento de tercera fila con plegado eléctrico
71 20A Toma de corriente auxiliar/encendedor de cigarros
72 20A Toma de corriente auxiliar (panel trasero derecho)
74 30A Asiento eléctrico del conductor
75 20A Alimentación del vehículo 1 - módulo de control del tren motriz
76 20A Alimentación del vehículo 2 - módulo de control del tren motriz
77 15A Alimentación del vehículo 4 - bobinas de encendido
79 20A Alimentación del vehículo 3 - módulo de control del tren motriz
85 Relé del motor del limpiaparabrisas
