Ford Expedition / Fusibles 2013

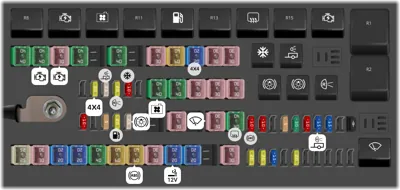

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
- Relevador de suspensión de aire trasero
- Relevador del ventilador electrónico 2
- Relevador de las luces de reversa
- Relevador de las luces de alto y direccionales derechas del arrastre de remolque
- Relevador de las luces de alto y direccionales izquierdas del arrastre de remolque
- Relevador del embrague del A/A
- Relevador de luces de estacionamiento de arrastre de remolque
- Relevador del módulo de control del tren motriz
- Relevador del motor de arranque
- Relevador del motor del ventilador
- Relevador de carga de la batería del arrastre de remolque
- Relevador de la bomba de combustible
- Relevador del ventilador electrónico 1
- Relevador del desempañador de la ventana trasera y el espejo térmico
- Relevador del ventilador electrónico 3
- Relevador de marcha/arranque
- Relevador del motor del limpiador
1 40A Estribo eléctrico
2 40A Relevador de marcha/arranque
3 30A Relevador del motor de arranque
4 40A Ventilador electrónico
6 40A Ventilador electrónico
8 30A Frenos del remolque
9 60A Alimentación del relevador de suspensión de aire trasero
10 20A Módulo 4x4
11 30A Relevador de carga de la batería del arrastre de remolque
12 30A Asiento eléctrico del pasajero
13 40A Relevador del motor del ventilador
14 40A Tomacorriente de 110 voltios CA
15 30A Motor del ventilador auxiliar
16 30A Relevador del módulo de control del tren motriz
17 30A Compuerta levadiza eléctrica
19 30A Módulo de suspensión de aire trasero
21 30A Relevador del motor del limpiador delantero
22 40A Relevador del desempañador de la ventana trasera y el espejo térmico
23 25A Ventilador electrónico
24 30A Toldo corredizo
25 20A Tomacorriente auxiliar (tablero de instrumentos)
26 20A Tomacorriente auxiliar (parte trasera de la consola central)
27 40A Asientos con control de climatización de la fila delantera
28 60A Válvulas del sistema de frenos antibloqueo
29 60A Bomba del sistema de frenos antibloqueo
30 30A Asiento eléctrico plegable de la tercera fila
31 20A Tomacorriente auxiliar/encendedor
32 20A Tomacorriente auxiliar (tablero del cuarto trasero derecho)
34 30A Asiento eléctrico del conductor
36 20A 4x4
37 25A Relevador de luces de estacionamiento de arrastre de remolque
38 20A Luces de reversa, solenoide de extremo de rueda integrado
39 10A Relevador del embrague del A/A
41 10A Alimentación de respaldo del módulo de control del tren motriz
43 5A Interruptor de activación/desactivación del freno
44 20A Relevador de la bomba de combustible
45 25A Relevador de las luces de alto y direccionales de arrastre de remolque
47 10A Alimentación del sistema de frenos antibloqueo/marcha
48 10A Módulo de suspensión de aire trasero
50 5A Alimentación marcha/arranque de la bobina del relevador de la bomba de combustible
51 30A Alimentación R/S del tablero de fusibles del compartimiento de pasajeros
52 10A Bobina del relevador del motor del ventilador
53 15A Luces de reversa del arrastre de remolque
54 15A Espejos térmicos
56 Diodo de la bomba de combustible
57 20A Alimentación del vehículo 1: módulo de control del tren motriz
58 20A Alimentación del vehículo 2: módulo de control del tren motriz
59 15A Alimentación del vehículo 4: bobinas de encendido
61 20A Alimentación del vehículo 3: módulo de control del tren motriz

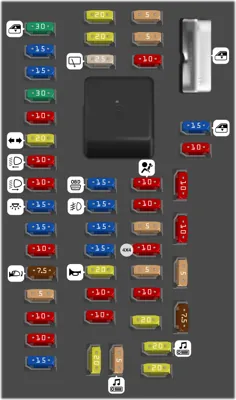

Tablero de fusibles del compartimiento de pasajeros

Tablero de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A Ventana del conductor
2 15A Módulo de memoria del lado del conductor
3 15A Controles de audio del asiento trasero, radio satelital, SYNC®
4 30A No se usa (disponible)
5 10A Iluminación del teclado, activación del asiento de la tercera fila, interseguro de cambios del freno, energía lógica del tablero de fusibles inteligente
6 20A Direccionales
7 10A Faro de luces bajas (izquierdo)
8 10A Faro de luces bajas (derecho)
9 15A Luces interiores
10 15A Iluminación de fondo del interruptor, Luces de estribo
11 10A No se usa (disponible)
12 7.5A Espejos eléctricos, interruptor de memoria del asiento del conductor
13 5A No se usa (disponible)
14 10A Módulo de la compuerta levadiza eléctrica: energía de respaldo
15 10A Control de climatización, módulo del satélite de posicionamiento global
16 15A No se usa (disponible)
17 20A Seguros de puertas, apertura de compuerta levadiza, apertura de ventana de compuerta levadiza
18 20A Asientos térmicos de la segunda fila
19 25A Limpiador trasero
20 15A Pedales ajustables, enlace de datos
21 15A Faros antiniebla
22 15A Luces de estacionamiento
23 15A Luces altas de los faros
24 20A Claxon
25 10A Luces de demanda, Guantera, Visera
26 10A Grupo de instrumentos del tablero
27 20A Interruptor de encendido
28 5A Radio
29 5A Grupo de instrumentos del tablero
30 5A No se usa (disponible)
31 10A No se usa (disponible)
32 10A Módulo de la bolsa de aire
33 10A Lógica de los frenos de remolque
34 5A No se usa (disponible)
35 10A Asistencia de estacionamiento en reversa, 4x4, videocámara trasera, asientos térmicos de la segunda fila
36 5A Sistema antirrobo pasivo
37 10A Control de climatización
38 20A Bocina de graves auxiliar
39 20A Radio
40 20A Amplificador de navegación
41 15A Ventanas eléctricas, ventilas eléctricas, toldo corredizo eléctrico, espejo retrovisor con atenuación automática, tomacorriente de 110 voltios CA
42 10A No se usa (disponible)
43 10A Lógica de limpiador trasero, Sensor de lluvia
44 10A Bobina del relevador de carga de la batería de arrastre de remolques
45 5A Lógica del limpiador delantero
46 7.5A Control de climatización, Control del relevador auxiliar
47 Ventanas eléctricas, toldo corredizo
48 Relevador de demora de accesorios
