Ford Expedition / Fusibles 2014

Caja de distribución eléctrica

Caja de distribución eléctrica
N°ADescripción
1 Relevador del módulo de control del tren motriz
2 Relevador del motor de arranque
3 Relevador del motor del ventilador
4 Relevador de carga de la batería del arrastre de remolque
5 Relevador de la bomba de combustible
6 Relevador del ventilador electrónico 1
7 Relevador del desempañador de la ventana trasera y el espejo térmico
8 Relevador del ventilador electrónico 3
9 Relevador de marcha/arranque
11 40A Estribo eléctrico
12 40A Relevador de marcha/arranque
13 30A Relevador del motor de arranque
14 40A Ventilador electrónico
16 40A Ventilador electrónico
18 30A Frenos del remolque
20 20A Módulo 4x4
21 30A Relevador de carga de la batería del arrastre de remolque
22 30A Asiento eléctrico del pasajero
23 Relevador del embrague del aire acondicionado
24 Relevador de luces de estacionamiento de arrastre de remolque
27 20A 4x4
28 25A Relevador de luces de estacionamiento de arrastre de remolque
29 20A Luces de reversa, solenoide de extremo de rueda integrado
30 10A Relevador del embrague del aire acondicionado
32 40A Relevador del motor del ventilador
33 40A Tomacorriente de 110 voltios CA
34 30A Motor del ventilador auxiliar
35 30A Relevador del módulo de control del tren motriz
36 30A Compuerta levadiza eléctrica
37 Relevador de las luces de alto y direccionales izquierdas del arrastre de remolque
38 Relevador de las luces de alto y direccionales derechas del arrastre de remolque
39 Relevador de las luces de reversa
40 Relevador del ventilador electrónico 2
41 10A Alimentación de respaldo del módulo de control del tren motriz
43 5A Interruptor de activación/desactivación del freno
44 20A Relevador de la bomba de combustible
45 25A Relevador de las luces de alto y direccionales de arrastre de remolque
50 30A Relevador del motor del limpiador delantero
51 40A Relevador del desempañador de la ventana trasera y el espejo térmico
52 10A Alimentación del sistema de frenos antibloqueo/marcha
55 5A Alimentación de marcha/arranque de la bobina del relevador de la bomba de combustible
56 30A Alimentación de marcha/arranque del tablero de fusibles en el compartimiento de pasajeros
57 10A Bobina del relevador del motor del ventilador
58 15A Luces de reversa del arrastre de remolque
59 15A Espejos térmicos
61 Diodo de la bomba de combustible
63 25A Ventilador electrónico
64 30A Toldo corredizo
65 20A Tomacorriente auxiliar (tablero de instrumentos)
66 20A Tomacorriente auxiliar (parte trasera de la consola central)
67 40A Asientos con control de climatizador de la fila delantera
68 60A Válvulas del sistema de frenos antibloqueo
69 60A Bomba del sistema de frenos antibloqueo
70 30A Asiento eléctrico plegable de la tercera fila
71 20A Tomacorriente auxiliar/encendedor
72 20A Tomacorriente auxiliar (tablero del cuarto trasero derecho)
74 30A Asiento eléctrico del conductor
75 20A Alimentación del vehículo n.° 1: módulo de control del tren motriz
76 20A Alimentación del vehículo n.°2: módulo de control del tren motriz
77 15A Alimentación del vehículo n.° 4: bobinas de encendido
79 20A Alimentación del vehículo n.° 3: módulo de control del tren motriz
85 Relevador del motor del limpiador

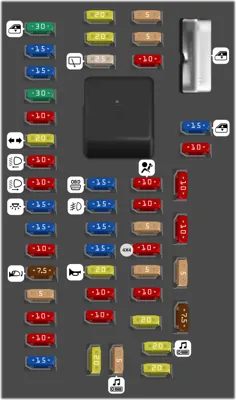

Tablero de fusibles del compartimiento de pasajeros

Tablero de fusibles del compartimiento de pasajeros
N°ADescripción
1 30A Ventana del conductor
2 15A Módulo de memoria del lado del conductor
3 15A Controles de audio del asiento trasero, radio satelital, SYNC
4 30A No se usa (disponible)
5 10A Iluminación del teclado, activación del asiento de la tercera fila, bloqueo de la transmisión, energía lógica del tablero de fusibles inteligente
6 20A Direccionales
7 10A Faros de luces bajas (izquierdos)
8 10A Faros de luces bajas (derechos)
9 15A Luces interiores
10 15A Iluminación de fondo del interruptor, Luces de estribo
11 10A No se usa (disponible)
12 7.5A Espejos eléctricos, interruptor de memoria del asiento del conductor
13 5A No se usa (disponible)
14 10A Módulo de la compuerta levadiza eléctrica: energía de respaldo
15 10A Control de climatizador, módulo del satélite de posicionamiento global
16 15A No se usa (disponible)
17 20A Seguros de puertas, apertura de compuerta levadiza, apertura de ventana de compuerta levadiza
18 20A Asientos térmicos de la segunda fila
19 25A Limpiador trasero
20 15A Pedales ajustables, enlace de datos
21 15A Faros antiniebla
22 15A Luces de estacionamiento
23 15A Luces altas de los faros
24 20A Claxon
25 10A Luces de demanda, guantera, visera
26 10A Grupo de instrumentos del tablero
27 20A Interruptor de encendido
28 5A Radio
29 5A Grupo de instrumentos del tablero
30 5A No se usa (disponible)
31 10A No se usa (disponible)
32 10A Módulo de la bolsa de aire
33 10A Lógica de los frenos de remolque
34 5A No se usa (disponible)
35 10A Asistencia de estacionamiento en reversa, 4x4, videocámara trasera, asientos térmicos de la segunda fila
36 5A Sistema antirrobo pasivo
37 10A Control de climatizador
38 20A Bocina de graves auxiliar
39 20A Radio
40 20A Amplificador de navegación
41 15A Ventanas eléctricas, ventilas eléctricas, toldo corredizo eléctrico, espejo retrovisor con atenuación automática, tomacorriente de 110 voltios CA
42 10A No se usa (disponible)
43 10A Lógica de limpiador trasero, Sensor de lluvia
44 10A Bobina del relevador de carga de la batería de arrastre de remolques
45 5A Lógica del limpiador delantero
46 7.5A Control de climatizador, Control del relevador auxiliar
47 Ventanas eléctricas, toldo corredizo
48 Relevador de demora de accesorios
