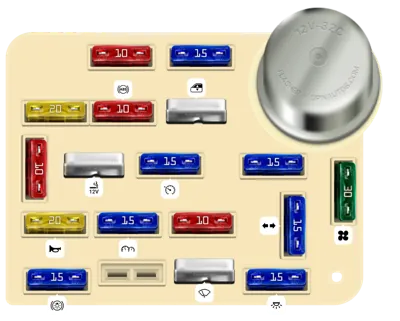

Panel de fusibles del compartimiento de pasajeros
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Luz de techo/cortesía, Memoria de radio, Espejo eléctrico | |
| 2 | Limpiaparabrisas/lavaparabrisas, Limpiaparabrisas/lavaparabrisas intermitente | ||
| 4 | 15A | Luces de freno, Destello para adelantar, Inhibición del control de velocidad | |
| 5 | 15A | Luces direccionales, Luces de reversa, Luces de circulación diurna, Luneta trasera calefaccionada, Indicador de giro | |
| 6 | 10A | Amplificador de control de velocidad | |
| 7 | 15A | Timbre de advertencia, Tablero de instrumentos, Relé de nivel bajo de aceite, Módulo de control de cambio electrónico, Interruptor de control de cambio electrónico | |
| 8 | 20A | Bocinas | |
| 9 | 30A | Relé del motor soplador de la calefacción | |
| 10 | 15A | Luces de estacionamiento, Luces de matrícula, Bobina del relé de la luz de estacionamiento del remolque | |
| 11 | 15A | Control de velocidad, Radio, Pantalla del reloj | |
| 12 | Encendedores de cigarrillos, Destello para adelantar, Soporte lumbar eléctrico, Interruptor multifunción | ||
| 13 | 10A | Luces de iluminación del panel de instrumentos | |
| 14 | Ventanas eléctricas | ||
| 15 | 10A | Relé 4WABS, Módulo de control 4WABS | |
| 16 | 20A | Amplificador de radio premium, Alimentaciones del relé de remolque | |
| 17 | 15A | Indicador de advertencia, Luces de advertencia, Tracción en las 4 ruedas | |
| 18 | 10A | Calentador HEGO |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | RELÉ DE POTENCIA DEL PCM | ||
| - | RELÉ 4WABS N.º 2 | ||
| - | RELÉ DE LA BOMBA DE COMBUSTIBLE | ||
| - | RELÉ 4WABS N.º 1 | ||
| - | RELÉ DE AIRE ACONDICIONADO WOT | ||
| - | RELÉ DEL MOTOR DEL VENTILADOR | ||
| 1 | 60A | Interruptor de encendido | |
| 2 | 40A | Luces de cortesía, faros delanteros, luces de estacionamiento y matrícula, faros automáticos | |
| 3 | 60A | Intermitente de emergencia, interruptor de encendido/apagado de freno, encendedor de cigarrillos, interruptor de ráfaga de luces (Dimmer Flash to Pass), amplificador de sonido Premium/JBL, amplificador de subwoofer | |
| 4 | 30A | Relé de potencia del PCM. Módulo de control del tren motriz | |
| 5 | 50A | Relé del motor del ventilador | |
| 6 | 30A | Seguros eléctricos de puertas, espejos eléctricos, módulo controlador antirrobo, módulo de entrada remota sin llave | |
| 7 | 20A | Módulo de control de cambio electrónico | |
| 8 | 60A | Asientos eléctricos, soporte lumbar eléctrico, módulo de memoria del asiento, refuerzo lateral eléctrico | |
| 9 | 30A | Relé 4WABS N.º 2 | |
| 10 | 30A | Relé 4WABS N.º 1 | |
| 11 | 40A | Interruptor de la ventana trasera calefaccionada | |
| 13 | Sistema 4WABS | ||
| 14 | Relé de potencia del PCM | ||
| 15 | 20A | Relé de las luces antiniebla | |
| 16 | 15A | Alternador/Regulador | |
| 17 | 15A | Luz bajo el capó. Módulo DRL (Luces de circulación diurna) | |
| 18 | 20A | Relé de la bomba de combustible | |
| 19 | 20A | Relé de luz de freno/giro izquierda. Relé de luz trasera. Relé de luz de freno/giro derecha (solo adaptador de remolque) |
Caja de fusibles en el motor (Tipo 2)
| N° | A | Descripción | |
|---|---|---|---|
| 1 | 15A | Lámpara bajo el capó, Luces de circulación diurna | |
| 2 | 15A | Campo del alternador | |
| 3 | 30A | Relé de la bomba de combustible | |
| 4 | 40A | Faros delanteros, Panel de fusibles | |
| 5 | 50A | Motor del ventilador | |
| 6 | 40A | Alimentación del panel de fusibles | |
| 7 | 30A | Seguros eléctricos de las puertas | |
| 8 | 40A | Desempañador de la ventana trasera | |
| 9 | 60A | Soporte lumbar eléctrico | |
| 10 | 30A | Relé de alimentación del EEC | |
| 11 | 20A | Cambio electrónico | |
| 12 | 60A | Interruptor de encendido, Sonido premium, Remolque |
