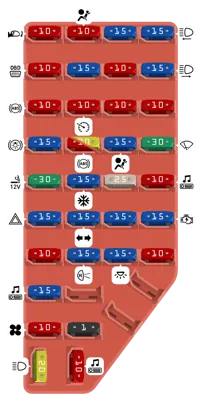

Panel de Fusibles Interior

N°	A	Descripción
1	10A	Espejo eléctrico
2	10A	Sistema de airbag, Relé del soplador
3	15A	Luces de estacionamiento
4	15A	Faros izquierdos
5	10A	Sistema OBD 2
6	15A	Sensores de oxígeno calefaccionados (Explorer)
7	10A	Interruptores de iluminación
8	15A	Faros derechos, Sistema de luces antiniebla
9	10A	Sistema antibloqueo
10	10A	Control de velocidad, Sistema GEM, Interbloqueo de freno
11	10A	Luces de advertencia
12	10A	Sistema de lavado delantero
13	15A	Sistema PCM, Luces de freno, Tracción en las cuatro ruedas, Sistema antibloqueo, Control de velocidad
14	10A	Sistema antibloqueo
14	20A	Sistema antibloqueo
15	15A	Sistema de airbag, Alternador
16	30A	Limpiaparabrisas delantero
17	30A	Encendedor de cigarros
18	15A	Sistema de aire acondicionado
19	25A	Bobina de encendido, Sistema PCM
20	10A	Radio, Sistema GEM, Antirrobo
21	15A	Luces de emergencia
22	15A	Luces direccionales
23	15A	Relés del limpiaparabrisas trasero (Explorer)
24	15A	Relé de arranque, Antirrobo
25	10A	Velocímetro, Sistema GEM
26	15A	Overdrive, Luces de reversa, Sistema DRL
27	15A	Luz bajo el capó, Luz de mapa, Luz de guantera, Luz de cúpula, Luces de visera, Sistema 4x4
28	10A	Sistema GEM
29	15A	Sistema de audio
31	10A	Relé del motor del soplador trasero
32	1A	Espejos eléctricos calefaccionados
33	20A	Luces de alta, DRL
34	10A	Amplificador, Módulo de antena eléctrica

N°	A	Descripción
1	60A	Interruptor de encendido
2	60A	Intermitente de emergencia. Interruptor de freno encendido/apagado, encendedor de cigarros, antena eléctrica, espejos eléctricos, asientos con memoria, EATC, centro de mensajes, luces automáticas, tablero de instrumentos, GEM, radio, relé del motor del ventilador
3	50A	Relé de control de suspensión neumática
4	20A	Relé Hom. Módulo de control del tren motriz (PCM)
5	30A	Asientos eléctricos, soporte lumbar eléctrico, módulo de asiento con memoria, relés de bloqueo/desbloqueo de puertas eléctricas, relé de retardo de accesorios
6	50A	Relé del motor del ventilador, motor del ventilador
7	30A	Relé de ahorro de batería, relé de faros
8	20A	Relés de remolque
9	30A	Relé principal de 4WABS
10	30A	Relé de bomba de 4WABS
11	20A	Faros, luces automáticas, interruptor multifunción
12	20A	Relé de la bomba de combustible, módulo RAP
13	30A	Relé de potencia del PCM
14	30A	Relé del desempañador de la ventana trasera
15	15A	Relé de luces antiniebla, módulo de luces de circulación diurna
16	20A	Relé de cambio de caja de transferencia
17	15A	Generador/regulador de voltaje
18	15A	Control de suspensión neumática (ARC)
19	10A	Monitor de diagnóstico de airbag
20	30A	Toma de corriente auxiliar
21	15A	Relé del limpiaparabrisas trasero
22	30A	Amplificador de sonido premium/JBL, amplificador de subwoofer
24	15A	Sistema Hego
24	20A	Sistema Hego [motor 5.0L]

N°		A	Descripción
-			Relé de la Bomba ABS
-			Relé Principal del ABS
-			Relé de Giro del Remolque Derecho
-			Relé de Giro del Remolque Izquierdo
-			Limpiaparabrisas Trasero Abajo
-			Bomba ABS Limpiaparabrisas Trasero Arriba

N°		A	Descripción
-			Relé del Motor del Ventilador
-			Relé de Ventilador de Alta Velocidad
-			Relé de las Luces Antiniebla
-			Relé de la Bomba del Limpiaparabrisas Delantero

N°		A	Descripción
-			Control Automático de Suspensión
