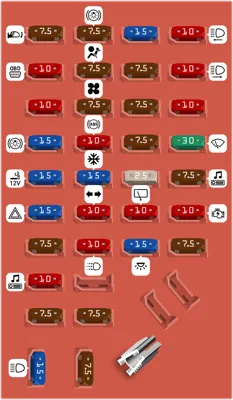

Panel de fusibles (ubicado en el lado izquierdo del tablero de instrumentos)
| N° | A | Descripción | |
|---|---|---|---|
| - | Herramienta para la extracción de los fusibles. | ||
| 1 | 7.5A | Espejo eléctrico, Antena eléctrica | |
| 2 | 7.5A | Luz de freno de montaje alto | |
| 3 | 15A | Luces de estacionamiento | |
| 4 | 10A | Faro izquierdo | |
| 5 | 10A | Sistema OBD | |
| 6 | 7.5A | Sistema de airbag, Relé del soplador | |
| 7 | 7.5A | Interruptores iluminados | |
| 8 | 10A | Faro derecho, Sistema de luces antiniebla | |
| 9 | 10A | Memoria EATC, Memoria del asiento, Centro de mensajes, Teléfono celular | |
| 10 | 7.5A | Sistema EATC, Ventilador trasero, Control de velocidad, Sistema GEM, Interbloqueo de freno, Consola superior, Control de suspensión automática | |
| 11 | 7.5A | Luces de advertencia | |
| 12 | 10A | Lavado delantero/trasero | |
| 13 | 15A | Sistema PCM, Luces de freno, Tracción en las cuatro ruedas, Freno antibloqueo, Control de velocidad, Remolque de remolque | |
| 14 | 10A | Sistema antibloqueo | |
| 15 | 7.5A | Sistema de airbag Alternador | |
| 16 | 30A | Limpiaparabrisas delantero | |
| 17 | 15A | Encendedor de cigarros | |
| 18 | 15A | Sistema de aire acondicionado | |
| 19 | 25A | Bobina de encendido Sistema PCM | |
| 20 | 7.5A | Radio, Antena eléctrica, Sistema GEM, Antirrobo, Teléfono celular | |
| 21 | 15A | Luces de emergencia | |
| 22 | 10A | Luces direccionales | |
| 23 | 10A | Sistema de limpiaparabrisas trasero | |
| 24 | 10A | Relé de arranque | |
| 25 | 7.5A | Velocímetro Sistema GEM | |
| 26 | 10A | 4R44E/4R55E sobremarcha, Sistema DRL, Luces de reversa, Tracción en las cuatro ruedas, Desempañador trasero | |
| 27 | 15A | Luz bajo el capó, Luces de mapa, Luz de la guantera, Luz de cúpula, Luces del parasol, Retraso de accesorios, Interruptor de atenuación iluminado, Sistema 4x4 | |
| 28 | 7.5A | Memoria del asiento, Sistema GEM | |
| 29 | 10A | Sistema de audio | |
| 31 | 7.5A | Sistema de ventilador auxiliar | |
| 32 | 7.5A | Espejo calefaccionado Luneta trasera calefaccionada | |
| 33 | 15A | Luces de alta | |
| 34 | 7.5A | Sistema de audio de lujo |
Caja de fusibles en el motor
| N° | A | Descripción | |
|---|---|---|---|
| - | Diodo PCM | ||
| - | Diodo ABS | ||
| - | Relé de la bomba de combustible | ||
| - | Relé de potencia PCM | ||
| - | Relé de aire acondicionado a plena carga | ||
| - | Relé de limpiaparabrisas alta-baja | ||
| - | Relé del claxon | ||
| - | Relé de funcionamiento del limpiaparabrisas | ||
| 1 | 60A | Encendido | |
| 2 | 50A | Relé de control de suspensión neumática | |
| 3 | 30A | Cierres eléctricos Asientos eléctricos Ventanas eléctricas | |
| 4 | 30A | Relé de ahorro de batería Relé de faros | |
| 5 | 30A | Sistema ABS | |
| 6 | 20A | Faro | |
| 7 | 30A | Relé de potencia PCM | |
| 8 | 60A | Panel de fusibles del tablero de instrumentos | |
| 9 | 20A | Memoria PCM Claxon | |
| 10 | 50A | Motor del ventilador | |
| 11 | 20A | Luces de estacionamiento del remolque Luces de freno del remolque | |
| 12 | 30A | Sistema ABS | |
| 13 | 20A | Sistema de combustible Sistema antirrobo | |
| 14 | 30A | Desempañador de la ventana trasera | |
| 15 | 15A | Sistema de luces diurnas Lámpara de niebla/todo terreno | |
| 16 | 20A | Sistema de 4 ruedas | |
| 17 | 10A | Sistema de airbag | |
| 18 | 30A | Toma de corriente | |
| 19 | 15A | Sistema del alternador | |
| 20 | 15A | Sistema de suspensión neumática | |
| 21 | 15A | Sistema JBL | |
| 22 | 30A | Sistema de limpiaparabrisas trasero | |
| 24 | 15A | HEGO |
Módulo de Relé del Compartimento del Motor # 1
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de la Bomba ABS | ||
| - | Relé Principal ABS | ||
| - | Relé de Giro del Remolque Derecho | ||
| - | Limpiaparabrisas Trasero Abajo | ||
| - | Relé de Giro del Remolque Izquierdo | ||
| - | Limpiaparabrisas Trasero Arriba |
Módulo de Relé del Compartimento del Motor # 2
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé del Motor del Ventilador | ||
| - | Relé del Ventilador de Alta Velocidad | ||
| - | Relé de las Luces Antiniebla | ||
| - | Relé de la Bomba del Limpiaparabrisas Delantero |
Módulo de Relé del Compartimento del Motor # 3
| N° | A | Descripción | |
|---|---|---|---|
| - | Control Automático de Suspensión |
Módulo de Relé del Tablero de Instrumentos # 4
| N° | A | Descripción | |
|---|---|---|---|
| - | Sistema Antirrobo | ||
| - | Relé del Atenuador | ||
| - | Sistema de Ahorro de Batería | ||
| - | Un Toque Abajo | ||
| - | Sistema de Retardo de Luces de Estacionamiento Sistema Antirrobo | ||
| - | Sistema de Retardo de Faros Sistema Antirrobo | ||
| - | Sistema de Retardo de Accesorios Ventanas Eléctricas |
Módulo de relé del compartimento de la carrocería # 1 (2 puertas, serie alta)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de luces interiores | ||
| - | Desbloqueo de todas las puertas | ||
| - | Bloqueo de todas las puertas | ||
| - | Luces de estacionamiento del remolque | ||
| - | Desbloqueo de la puerta del conductor |
Módulo de Relé del Compartimento de la Carrocería # 1 (4 Puertas Serie Alta)
| N° | A | Descripción | |
|---|---|---|---|
| - | Desbloqueo de Puerta | ||
| - | Bloqueo de Puerta | ||
| - | Luz Interior | ||
| - | Luces de Estacionamiento del Remolque | ||
| - | Desbloqueo de Puerta del Conductor |
Módulo de relé del compartimiento del cuerpo # 1 (4 puertas, serie baja)
| N° | A | Descripción | |
|---|---|---|---|
| - | Relé de bloqueo total 2 puertas con equipo eléctrico | ||
| - | Relé de luces interiores | ||
| - | Relé de desbloqueo total 2 puertas con equipo eléctrico | ||
| - | Luces de estacionamiento del remolque |
