Ford Explorer / Fusibles 1999

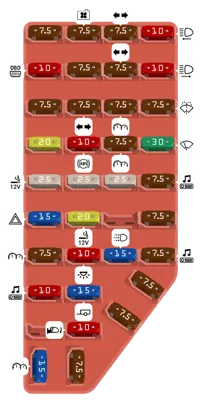

Panel de fusibles del compartimiento de pasajeros

Panel de fusibles del compartimiento de pasajeros
N°ADescripción
1 7.5A Interruptor de espejo eléctrico, Antena eléctrica
2 7.5A Relé del motor del soplador, Monitor de diagnóstico del airbag
3 7.5A Conector de remolque de parada/giro izquierdo
4 10A Faros izquierdos
5 10A Conector de enlace de datos (DLC)
6 7.5A Motor del soplador trasero (sin EATC)
7 7.5A Conector de remolque de parada/giro derecho
8 10A Faros derechos, Relé de faros antiniebla
9 7.5A Interruptor de posición del pedal de freno
10 7.5A Control de velocidad/Conjunto del amplificador, Módulo electrónico genérico (GEM), Actuador de bloqueo de cambio, Actuador de puerta de mezcla, Conjunto de calefacción-aire acondicionado, Intermitente, Consola superior, Módulo de nivelación de carga
11 7.5A Tablero de instrumentos
12 7.5A Relé de la bomba de lavado, Relé de la bomba de lavado trasera
13 20A Interruptor de posición del pedal de freno, Interruptor de presión de freno
14 10A Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS), Relé principal de 4WABS
15 7.5A Tablero de instrumentos
16 30A Motor del limpiaparabrisas, Relé de limpiaparabrisas Hi-Lo, Relé de funcionamiento/estacionamiento del limpiaparabrisas
17 25A Encendedor de cigarros
18 25A Relé de desbloqueo del conductor, Relé de desbloqueo total, Relé de bloqueo total
19 25A Diodo de potencia del PCM
20 7.5A Módulo RAP, Módulo electrónico genérico (GEM), Radio
21 15A Intermitente (de emergencia)
22 20A Toma de corriente auxiliar
24 7.5A Interruptor de posición del pedal del embrague (CPP), Relé de interrupción del arranque, Antirrobo
25 7.5A Módulo electrónico genérico (GEM), Tablero de instrumentos, Securi-Lock
26 10A Relé de ahorro de batería, Relé de cambio electrónico, Relé de lámpara interior, Módulo de control de cambio electrónico
27 15A DRL, Interruptor de luces de reversa, Sensor DTR, Cambio eléctrico
28 7.5A Módulo electrónico genérico (GEM), Radio, Asiento con memoria
29 10A Radio
30 15A Relé de luz de estacionamiento/remolque
32 10A Espejo calefaccionado
33 15A Faros, Módulo de luces diurnas (DRL), Tablero de instrumentos
34 7.5A Panel de control integrado trasero, CD
35 7.5A Motor del soplador trasero (con EATC)
36 7.5A Memoria EATC, CD, Panel de control integrado trasero, Asiento con memoria, Centro de mensajes

Caja de distribución de energía

Caja de distribución de energía
N°ADescripción
- Diodo de controles electrónicos del motor
- 10A Relé del aire acondicionado
- 30A Asientos calefaccionados
- 30A Luneta trasera calefaccionada
- 15A Lámparas antiniebla y luces diurnas
- 10A Módulo de control del tren motriz
- 30A Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS)
- 15A Motor del limpiaparabrisas trasero
- 20A Relé de la bomba de combustible y módulo RAP
- 15A Relé de la bocina
- 15A Relé de las luces de estacionamiento y interruptor principal de luces
- 30A Interruptor principal de luces y interruptor multifunción
- 15A Sensor de oxígeno calefaccionado, regulador de vacío EGR, solenoide EVR, sensor de posición del árbol de levas (CMP), solenoide de ventilación del canister
- 30A Generador/regulador de voltaje
- Relé de estacionamiento del limpiaparabrisas
- Relé del aire acondicionado
- Relé de alta/baja del limpiaparabrisas
- Relé de potencia del PCM
- Relé de la bomba de combustible
- Relé de arranque
- Relé de la bocina
- Relé de bajada del limpiaparabrisas trasero
- Relé del motor del soplador
- Relé de subida del limpiaparabrisas trasero
1 60A Panel de fusibles del tablero
2 40A Relé del motor del soplador
3 50A Módulo del sistema de frenos antibloqueo de 4 ruedas (4WABS)
4 30A Ventanas eléctricas, techo solar eléctrico, asiento eléctrico
5 50A Interruptor de encendido, relé de arranque
6 20A Relé de la caja de transferencia
8 20A Interruptor de encendido/apagado del control automático de conducción (ARC)
9 40A Relé del control automático de conducción
10 30A Relé de potencia del PCM
